14

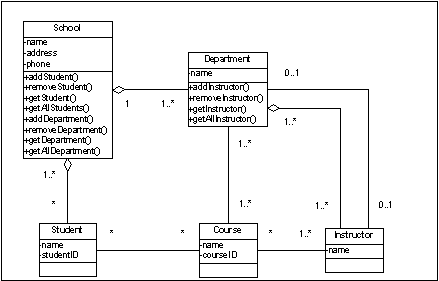

Gambar 2.7 Contoh Class Diagram
Class diagram
menyediakan pandangan statis atau struktural
dari suatu sistem. Tidak menunjukan sifat dinamis dari komunikasi
antar objek kelas dalam diagram (Roger Pressman, 2011, p842).
Notasi-notasi yang terdapat dalam class diagram :
a. Class
Class
merupakan sebuah deskripsi dari sekumpulan objek
yang berbagi attribute, operation, dan hubungan yang sama.
Sebuah class dapat mengimplementasikan satu atau lebih
interface.
b.   Attribute
Merupakan properti
dari class
yang berisi tipe data yang
dimiliki oleh instance suatu class.
