Use Case Diagram
Menurut Satzinger, Jackson, dan Burd (2005: 166), use case diagram adalah
aktivitas sistem yang membawa keluar, biasanya dalam menanggapi
permintaan dari user.
Dalam penggambaran use case diagram, digunakan
beberapa simbol untuk merepresentasikan setiap user dan aktivitas yang
dilakukan sistem untuk merespon permintaan user.

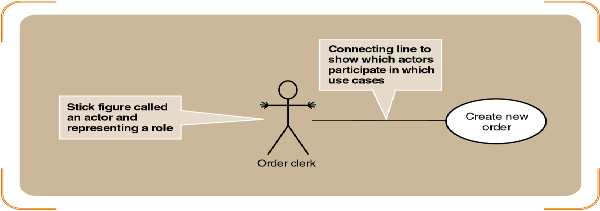

Gambar 2.11. Aktor pada Use Case
Sumber: Satzinger, Jackson, dan Burd (2005: 215)
Use case terdiri dari beberapa notasi, antara lain:
1.
Actor
Orang yang berinteraksi dengan sistem.
2.
Use case
Dilambangkan dengan bentuk oval yang menjelaskan jenis aktivitas yang
dilakukan oleh aktor.
3.
Communicate
Garis yang menghubungkan antara aktor dengan use case.
4.
System Boundary
System boundary
meliputi lingkungan tempat user
berada, dan komponen
internal dari sistem komputer.
 |
