12. Communication Diagram
Menurut Satzinger, Jackson, dan Burd (2005: 334), communication diagram
berguna untuk menunjukkan pandangan yang berbeda dari suatu use case.
Fungsi communication diagram sama dengan sequence diagram, yaitu untuk
menunjukkan interaksi antar objek. Untuk actor, objects, dan messages,
communication diagram
menggunakan simbol yang sama dengan sequence
diagram. Communication diagram
tidak menggunakan lifeline. Sedangkan
untuk mengidentifikasi urutan message, setiap message pada communication
diagram diberikan nomor urut.

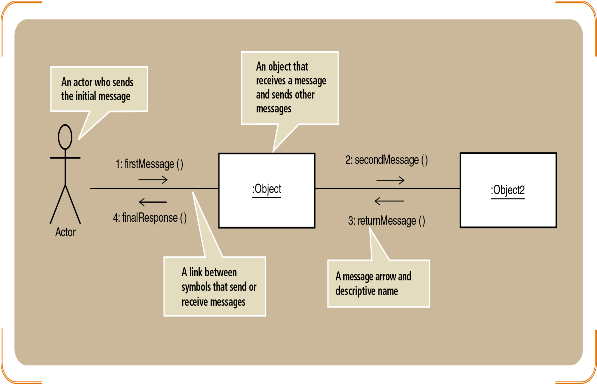

Gambar 2.17. Simbol dari Communication Diagram
Sumber: Satzinger, Jackson, dan Burd (2005: 335)
13. Package Diagram
Menurut Satzinger, Jackson, dan Burd (2005: 339), package diagram dalam
UML adalah sebuah diagram tingkat tinggi yang memungkinkan desainer
untuk mengasosiasikan kelompok kelas yang terkait.
 |
