BAB 2

LANDASAN TEORI

2.1

Teori Umum

2.1.1

Perancangan Sistem

Perancangan sistem merupakan penguraian suatu sistem informasi

yang utuh ke dalam bagian komputerisasi yang dimaksud, mengidentifikasi

dan mengevaluasi permasalahan, menentukan kriteria, menghitung

konsistensi terhadap kriteria yang ada, serta mendapatkan hasil atau tujuan

dari masalah tersebut (Lucas, 1993).

Tahapan perancangan memiliki tujuan mendesign sistem baru yang

dapat menyelesaikan masalah-masalah yang dihadapi perusahaan yang

diperoleh dari pemilihan alternative sistem yang terbaik. Kegiatan yang

dilakukan dalam tahap perancangan ini meliputi perancangan input, output,

dan file. Berikut ini adalah proses dalam perancangan sistem yang terbagi

menjadi dua, yaitu:

Relationship Diagram

Bagi perancang

basis data, Entity Relationship Diagram

(ERD) berguna

untuk memodelkan sistem yang nantinya akan dikembangkan basis datanya.

Model ini juga membantu perancang basis data pada saat melakukan analisis

dan perancangan basis data karena model ini dapat menunjukkan macam data

yang dibutuhkan dan kerelasian antar data di dalamnya. Bagi pemakai, model

ini sangat membantu dalam hal pemahaman model sistem dan rancangan

basis data yang akan dikembangkan oleh perancang basis data (Sutanta,

2004). Sebuah ERD tersusun atas 3 komponen yaitu:

Entitas (entity).

Entitas menunjukkan obyek–obyek dasar yang terkait di dalam sistem.

Obyek dasar dapat berupa orang, benda, atau hal yang keterangannya perlu

disimpan di dalam basis data.

Atribut.

Atribut sering disebut sebagai properti yang merupakan keterangan –

keterangan yang terkait pada sebuah entitas yang perlu disimpan sebagai

basis data. Atribut berfungsi sebagai penjelas sebuah entitas.

Kerelasian antar entitas.

Kerelasian antar entitas mendefinisikan hubungan antar dua buah entitas.

Kerelasian antar entitas dapat dikelompokkan dalam tiga jenis yaitu

kerelasian jenis satu ke satu, kerelasian jenis banyak ke satu dan kerelasian

jenis banyak ke banyak.

Data Flow Diagram

(DFD) digunakan untuk menggambarkan suatu

sistem yang telah ada atau sistem baru yang akan dikembangkan secara

logika tanpa mempertimbangkan lingkungan fisik di mana data itu mengalir

(misalnya lewat telepon, surat) atau lingkungan fisik di mana data itu akan

disimpan (misalnya file kartu, tape, disket). DFD merupakan alat yang

digunakan pada metodologi pengembangan sistem yang terstruktur. DFD

juga merupakan alat yang cukup populer sekarang ini, karena dapat

menggambarkan arus data di dalam sistem dengan terstruktur dan jelas

(Kendall dan Kendall, 2005:243).

Simbol DFD

Ada empat simbol pokok di dalam menggambar suatu DFD dapat

dilihat pada Tabel

1, dengan menggunakan simbol Gane & Sarson

(Kendall dan Kendall, 2005:243).

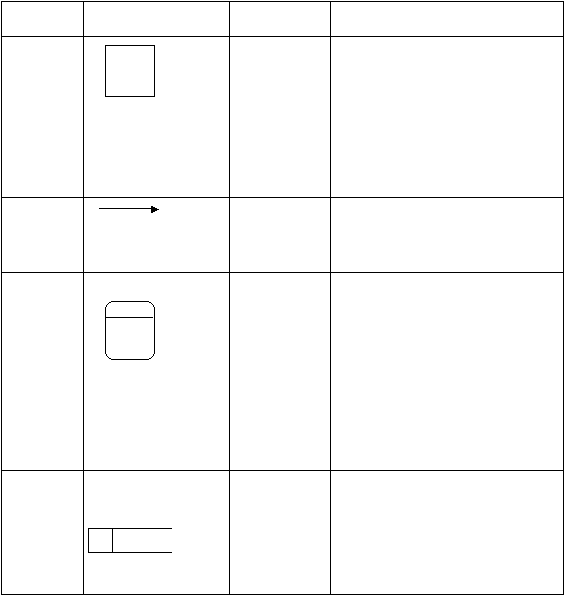

Tabel 2.1 Simbol pokok di dalam menggambar DFD

Simbol

Nama

Keterangan

Entitas

luar

Merupakan entitas di

lingkungan luar sistem yang

dapat berupa orang, organisasi

atau sistem lainnya yang

berada di lingkungan luarnya

yang akan memberikan

masukan atau menerima

keluaran dari sistem.

Arus Data

Arus data mengalir di antara

proses, simpanan data dan

entitas luar.

Proses

Merupakan kegiatan yang

dilakukan oleh orang, mesin

atau komputer dari hasil suatu

arus data yang masuk ke dalam

proses untuk dihasilkan arus

data yang akan keluar dari

proses. Nama suatu proses

biasanya berbentuk suatu

kalimat diawali dengan kata

kerja.

Simpanan

Data

Merupakan simpanan data

yang dapat berupa suatu file

atau basis data di sistem

komputer, suatu arsip atau

catatan manual, suatu agenda

atau buku.

Bentuk DFD

Terdapat dua bentuk DFD yaitu physical data flow diagram (PDFD)

dan logical data flow diagram (LDFD) (Kendall dan Kendall, 2005:251).

PDFD lebih menekankan pada bagaimana proses dari sistem diterapkan

sedang LDFD lebih menekankan pada proses

apa yang terdapat di

sistem.PDFD lebih tepat digunakan untuk menggambarkan sistem yang

ada (sistem yang lama). Penekanan dari PDFD adalah bagaimana proses–

proses dari sistem diterapkan (dengan cara apa, oleh siapa dan di mana)

termasuk proses manual. LDFD

lebih tepat digunakan untuk

menggambarkan sistem yang akan diusulkan (sistem yang baru). LDFD

tidak menekankan pada bagaimana sistem diterapkan, tetapi

penekanannya hanya pada logika dari kebutuhan sistem yaitu proses apa

secara logika yang dibutuhkan oleh sistem yang biasanya proses yang

digambarkan hanya merupakan proses secara komputer saja.

Pembuatan DFD

Untuk memulai membuat DFD dari suatu sistem daftarkan semua

komponen yang terlibat (entitas luar, proses, arus data dan simpanan

data). Setelah semua

teridentifikasi maka dilanjutkan dengan melakukan

langkah berikut (Kendall dan Kendall, 2005:245):

Pembuatan context diagram

Context diagram

adalah level tertinggi dalam sebuah DFD dan

hanya berisi satu proses yang merupakan representasi dari suatu

sistem. Proses dimulai dengan penomeran ke – 0 dan tidak berisi

simpanan data.

Pembuatan diagram level 0

Diagram level 0 merupakan hasil pemecahan dari Context

diagram

menjadi bagian yang lebih terinci yang terdiri dari

beberapa proses. Sebaiknya jumlah proses pada level ini maksimal

9 proses untuk menghindari diagram yang sulit untuk dimengerti.

Setiap proses diberikan penomeran dengan sebuah bentuk integer.

Simpanan data mulai ditampilkan pada level ini.

Pembuatan child diagram

Setiap proses pada diagram level 0 dipecah lagi agar didapat level

yang lebih terinci lagi (child diagram). Proses pada level 0 yang

dipecah lebih terinci lagi disebut parent process. Child diagram

tidak menghasilkan keluaran atau menerima masukan yang mana

parent process juga tidak menghasilkan keluaran atau menerima

masukan. Semua arus data yang menuju ke atau keluar dari parent

process harus ditampilkan lagi pada child diagram.

Pengecekan kesalahan

Pengecekan kesalahan pada diagram digunakan untuk melihat

kesalahan yang terdapat pada sebuah DFD. Kesalahan yang umum

terjadi dalam pembuatan DFD yaitu:

Sebuah proses tidak mempunyai masukan atau keluaran.

Simpanan data dengan entitas luar dihubungkan secara

langsung tanpa melalui suatu proses.

Kesalahan dalam penamaan pada proses atau pada arus data.

Memasukkan lebih dari sembilan proses dalam sebuah

diagram yang akan menyebabkan kebingungan dalam

pembacaan.

Membuat ketidaksesuaian decomposition

pada child diagram.

Setiap child diagram harus mempunyai masukan dan keluaran

yang sama dengan parent process.

Flowchart

Flowchart adalah penyajian yang sistematis tentang proses dan logika

dari kegiatan penanganan informasi atau penggambaran secara grafik dari

langkah-langkah dan urut-urutan prosedur dari suatu program. Flowchart

menolong analis dan

programmer untuk memecahkan masalah kedalam

segmen-segmen yang lebih kecil dan menolong dalam menganalisis

alternatif-alternatif lain dalam pengoperasian (Anharku, 2009).

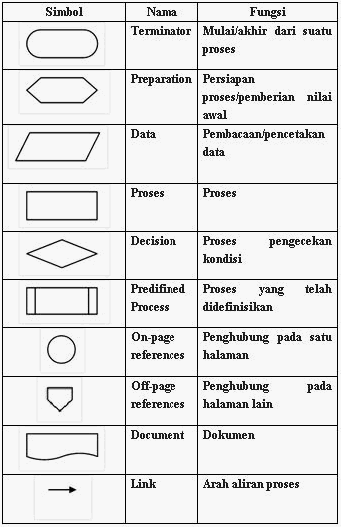

Beberapa simbol khusus yang sering digunakan untuk flowchart

adalah sebagai berikut (Sutanta, E. 2004):

Gambar 2.1 Simbol Simbol Flowchart

2.1.2

C-sharp

C# adalah bahasa pemrograman baru yang diciptakan oleh Microsoft

yang dikembangkan dibawah kepemimpinan Anders Hejlsberg yang telah

menciptakan berbagai macam bahasa pemrograman termasuk Borland Turbo

C++ dan orland Delphi. Bahasa C# juga telah di standarisasi secara

internasional oleh ECMA. Seperti halnya bahasa pemrograman yang lain, C#

bisa digunakan untuk membangun berbagai macam jenis aplikasi, seperti

aplikasi berbasis windows (desktop) dan aplikasi berbasis web serta aplikasi

berbasis web services.

Beberapa kelebihan dari bahasa C#

Termasuk bahasa pemrograman .NET dengan demikian user dapat

menggunakan komponen-komponen yang dibangun dengan bahasa

pemrograman .NET lainnya (integrasi antar bahasa)

Bahasa pemrograman C# memiliki language integrated query

(LINQ)

yang merupakan sintaks query yang dapat digunakan pada setiap

kumpulan data.

Windows presentation foundation

(WPF) dapat digunakan untuk

membuat tampilan aplikasi dengan sangat kreatif

Microsoft memberikan IDE (Software yang digunakan untuk membangun

sebuah program) secara gratis, yaitu Microsoft Visual Studio Express

inilah yang akan digunakan untu membangun aplikasi C#.

2.2

Teori Khusus

2.2.1

Optimasi

Optimasi merupakan masalah yang berhubungan dengan keputusan

yang terbaik, maksimum, minimum dan memberikan cara penentuan solusi

yang memuaskan.

Permasalahan yang berkaitan dengan optimisasi sangat

kompleks dalam kehidupan sehari-hari. Nilai optimal yang didapat dalam

optimisasi dapat berupa besaran panjang, waktu, jarak, dan lain-lain. Berikut

ini adalah termasuk beberapa persoalan optimisasi:

Menentukan lintasan terpendek dari suatu tempat ke tempat yang lain.

Menentukan jumlah pekerja seminimal mungkin untuk melakukan suatu

proses produksi agar pengeluaran biaya pekerja dapat diminimalkan dan

hasil produksi tetap maksimal.

Mengatur rute kendaraan umum agar semua lokasi dapat dijangkau.

Mengatur routing jaringan kabel telepon agar biaya pemasangan kabel

tidak terlalu besar dan penggunaannya tidak boros.

2.2.2

Algoritma Ant Colony

Ant Colony Optimization (ACO) diadopsi dari perilaku koloni semut

yang dikenal sebagai sistem semut (Dorigo, et.al, 1996). Semut

mampu

mengindera lingkungannya yang kompleks untuk mencari

makanan dan

kemudian kembali ke sarangnya dengan meninggalkan zat

Pheromone pada

rute-rute yang mereka lalui.

Pheromone adalah zat kimia yang berasal dari kelenjar endokrin dan

digunakan oleh makhluk hidup untuk mengenali sesama jenis, individu lain,

kelompok, dan untuk membantu proses reproduksi. Berbeda dengan hormon,

Pheromone menyebar ke luar tubuh dan hanya dapat mempengaruhi dan

dikenali oleh individu lain yang sejenis (satu spesies).

Proses peninggalan Pheromone ini dikenal sebagai stigmery, yaitu

sebuah proses memodifikasi lingkungan yang tidak hanya bertujuan untuk

mengingat jalan pulang ke sarang, tetapi juga memungkinkan para semut

berkomunikasi dengan koloninya.

Seiring waktu, bagaimanapun juga jejak Pheromone akan menguap

dan akan mengurangi kekuatan daya tariknya. Lebih cepat setiap semut

pulang pergi melalui rute tersebut, maka Pheromone yang menguap lebih

sedikit. Begitu pula sebaliknya jika semut lebih lama pulang pergi melalui

rute tersebut, maka Pheromone yang menguap lebih banyak.

Filosofi dari Algoritma Ant Colony adalah:

Pemecahan masalah merupakan pemodelan dari realita koloni semut

dalam mencari makanan

Jumlah alternatif solusi sebagai pemecahan masalah adalah merupakan

jumlah semut di dalam koloni tersebut

Populasi dari jumlah alternatif solusi adalah masing-masing waktu

koloni pergi mencari makanan dan kembali ke sarang mereka.

Manfaat algoritma koloni semut selain digunakan untuk mencari

sebuah path / jalur yang optimal (baik jarak, waktu dan biaya), di dalam

sebuah jaringan distribusi barang, pun algoritma ini dapat dimanfaatkan

untuk mencari nilai optimal lain yang terjadi di lapangan, seperti

permasalahan kombinasi, nilai produksi dan juga dapat digunakan untuk

forecasting.

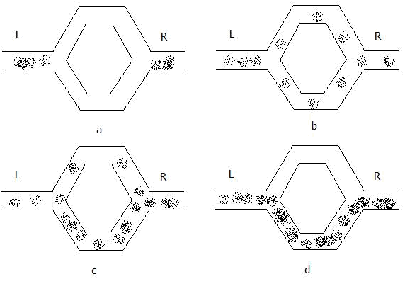

Secara jelasnya cara kerja semut menemukan rute terpendek dalam

ACO adalah sebagai berikut : Secara alamiah semut mampu menemukan rute

terpendek dalam perjalanan dari sarang ke tempat-tempat sumber makanan.

Koloni semut dapat menemukan rute terpendek antara sarang dan sumber

makanan berdasarkan jejak kaki pada lintasan yang telah dilalui. Semakin

banyak semut yang melalui suatu lintasan, maka akan semakin jelas bekas

jejak kakinya. Hal ini akan menyebabkan lintasan yang dilalui semut dalam

jumlah sedikit, semakin lama akan semakin berkurang kepadatan semut yang

melewatinya, atau bahkan akan tidak dilewati sama sekali. Sebaliknya

lintasan yang dilalui semut dalam jumlah banyak, semakin lama akan

semakin bertambah kepadatan semut yang melewatinya, atau bahkan semua

semut akan melalui lintasan tersebut (Dorigo, M., Maniezzo, V., dan Colorni,

A., 1991a).

Gambar 2.2. Perjalanan Semut dari Sarang ke Sumber Makanan.

Gambar 2.2.a di atas menunjukkan ada dua kelompok semut yang

akan melakukan perjalanan. Satu kelompok bernama L yaitu kelompok yang

berangkat dari arah kiri yang merupakan sarang semut dan kelompok lain

yang bernama kelompok R yang berangkat dari kanan yang merupakan

sumber makanan. Kedua kelompok semut dari titik awal keberangkatan

sedang dalam posisi pengambilan keputusan jalan sebelah mana yang akan

diambil. Kelompok semut L

membagi dua kelompok lagi. Sebagian melalui

jalan atas dan sebagian melalui jalan bawah. Hal ini juga berlaku pada

kelompok semut R. Gambar 2.14.b dan gambar 2.14.c menunjukkan bahwa

kelompok semut berjalan pada kecepatan yang sama dengan meninggalkan

Pheromone (jejak kaki semut) di jalan yang telah dilalui. Pheromone yang

ditinggalkan oleh semut -

semut yang melalui jalan atas telah mengalami

banyak penguapan karena semut yang melalui jalan atas berjumlah lebih

sedikit dari pada jalan yang di bawah. Hal ini dikarenakan jarak yang

ditempuh lebih panjang daripada jalan bawah. Sedangkan Pheromone yang

berada di jalan bawah, penguapannya cenderung lebih lama. Karena semut

yang melalui jalan bawah lebih banyak daripada semut yang melalui jalan

atas. Gambar 2.14.d menunjukkan bahwa semut-semut yang lain pada

akhirnya memutuskan untuk melewati jalan bawah karena Pheromone yang

ditinggalkan masih banyak. Sedangkan Pheromone pada jalan atas sudah

banyak menguap sehingga semut-semut tidak memilih jalan atas tersebut.

Semakin banyak semut yang melalui jalan bawah maka semakin banyak

semut yang mengikutinya.

Demikian juga dengan jalan atas, semakin sedikit semut yang melalui

jalan atas, maka Pheromone yang ditinggalkan semakin berkurang bahkan

hilang. Dari sinilah kemudian terpilihlah rute terpendek antara sarang dan

sumber makanan.

Kelebihan Algoritma Ant Colony

terletak pada beberapa hal yang

membedakan algoritma ini dengan yang lainnya yaitu :

Algoritma ini bekerja dengan umpan balik yang positif dalam penemuan

dan pencapaian solusi yang baik. Dimana pada suatu titik tertentu suatu

kelompok memilih option yang berbeda dan salah satu memberikan hasil

yang baik, lalu di masa yang akan datang pilihan tersebut akan selalu

digunakan.

Algoritma ini mempunyai sifat sinergi yang tinggi. Keefektifan pencarian

ditunjukkan dengan memberikan sejumlah semut yang saling bekerja

sama dan setiap kerja sama akan saling independen.

Pengunaan struktur yang luas dalam algoritma semut membantu dalam

menemukan solusi yang dapat diterima pada tahap awal proses penelitian.

Kebagusan dari algoritma ini untuk diaplikasikan pada versi yang sama

untuk masalah kombinasi optimasi yang berbeda, seperti dalam ATSP

(Asymmetric Travelling Salesman Problem).

Algoritma ini dapat diaplikasikan untuk masalah

kombinasi optimalisasi

yang lain.

Tahapan-tahapan algoritma semut yang digunakan dalam penelitian

ini adalah sebagai berikut:

Tahap inisialisasi harga parameter dan node pertama setiap semut.

Pada tahap ini dilakukan inisialisasi harga parameter yang akan

digunakan dala perhitungan algoritma semut selanjutnya. Parameter ini

secara langsung mempunya pengaruh terhadap perhitungan probabilitas

node yang akan dikunjungi. Parameter yang digunnakan antara lain

N adalah banyak kota

X dan Y adalah koordinat atau d adalah jarak antar kota (namun pada

penulisan ini tidak menggunakan koordinat X dan Y dikarenakan

dipenulisan ini menggunakan d jarak antara rumah ke rumah)

Q adalah tetapan siklus semut.

adalah tetapan pengendali intesitas jejak semut.

adalah tetapan pengendali visibilitas

M adalah jumlah semut.

adalah tetapan penguapan jejak semut.

NCmax adalah jumlah siklus maksimum.

ij adalah intensitas jejak semut antar rumah.

Inisialisasi node pertama setiap semut.

Pada tahap ini menentuka nilai node pertama pada semut menentukan

jumlah semut dan lain nya.

Pengisian node pertama ke dalam tabu list.

Tahap ini adalah node-node petama setiap semua hasil inisialisasi langkah

1 harus diisikan sebagai elemen pertama tabu list. Tabu list digunakan

untuk menyimpan daftar urutan node-node

yang sudah dikunjungi setiap

semut. Kemudian setiap kali seekor semut berkunjung ke suatu kota,

elemen tabu list bertambah satu, demikian seterusnya sampai tabu list

penuh atau mempunyai banyak elemen yang sama dengan semua node

yang harus dikunjungi.

Penyusunan rute kunjungan setiap semut ke setiap node.

Setelah semut terdistribusi ke sejumlah atau setiap node, semut-semut

akan mulai melakukakn perjalan dari node pertama sebagai node asal dan

salah satu node-node lain nya sebagai tujuan. Kemudian semut akan

memlilih salah satu dari node tujuan berikutnya, demikian seterusnya

sampai semua node dikunjungin. Maka untuk menentukan kode tujuan ini

digunakan

persamaan

dinamai randomproportional

rule (Dorigo, M.,

Maniezzo, V., dan Colorni, A., 1996),

yang ditunjukkan oleh persamaan

di bawah ini.

merupakan probabilitas dari semut k pada titik r yang

memilih untuk menuju ke titik s.

Dimana :

(a)

jumlah Pheromone yang terdapat pada edge antara titik r

dan titik s

(b)

)

(rs

)

(rs

: visibility (invers dari jarak

)

(rs

)

(c)

adalah sebuah parameter yang mengontrol bobot (weight) relatif

dari Pheromone

(d)

adalah parameter pengendali jarak (

> 0 dan

< 0).

Persamaan diatas menunjukkan besarnya kebolehjadian suatu node untuk

dipilih sebagai node tujuan. Semakin besar harga probabilitas semakin

besar pula kebolehjadian untuk dipilih sebagai node tujuan.

Menghitung panjang rute semut

dan perhitungan perubahan harga

intensitas jejak kaki semut antar node.

Pada tahap ini dilakukan perhitungan jarak antara tiap node. Dengan dij

sebagai jarak antara node i ke node j yang dihitung berdasarkan

persamaan :

Persamaan ini digunakan untuk menetukan jarak apabila diketahui

mengguanakan koordinat. Tetapi pada penulisan ini menggunakan jarak

antara rumah sehingga tidak menggunakan rumus ini. Perjalanan semut

antar node

akan meninggalkan jejak kaki pada semua lintasan yang

dilaluinya. Adanya penguapan menyebabkan terjadinya perubahan harga

intensitas jejak kaki antar node. Persamaan perubahan ini adalah :

Dengan ij Dt adalah perubahan harga intensitas jejak kaki semut antar

node setiap semut yang dihitung berdasarkan persamaan :

Perhitungan harga intensitas jejak kaki semut antarnode untuk siklus

berikutnya dan reset harga perubahan intensitas jejak kaki semut

antarnode.

Semut lintasan antarnode yang dijadikan jalur perjalanan setiap semut

mempunyai kemungkinan untuk dilewati semut-semut pada siklus

berikutnya. Karena adanya penguapan feromon tersebut dan intesitasnya

juga mengalami perubahan tergantung pada semut-semut yang

melewatinya, maka di mata semut yang akan lewat pada lintasan tersebut

untuk siklus berikutnya, harga intensitas sudah berubah. Harga intensitas

jejak kaki semut antar node

untuk siklus berikutnya dihitung dengan

persamaan:

Selanjutnya

untuk siklus berikutnya perubahan harga intesitas jejak

semua antar node perlu di reset kembali agar berharga sama dengan nol.

Pengosongan tabu list

Apabila belum tercapai jumlah siklus maksimum atau belum

terkonvergensi, maka algoritma perlu diulang lagi dari langkah ke 2

dengan harga parameter intensitas jejak kaki semut antar node yang sudah

di perbaharui. Disamping itu tabu list perlu dikosongkan untuk diisi lagi

dengan urutan node yang baru pada siklus berikutnya.

Proses

ini berlangsung sampai perjalanan mencapai jumlah maksimum

pada jalur NCMax atau semua semut membuat pola perjalanan yang

sama. Hal ini disebut dengan stagnation behavior

karena hal ini

digunakan pada situasi di mana titik algoritma mencapai solusi alternatif.

Hasil pengolahan data menggunakan algoritma semut

Dai hasil pengolahan data dengan menggunakan algoritma semut, maka

diperoleh panjang rute pipa terpendek.
