41

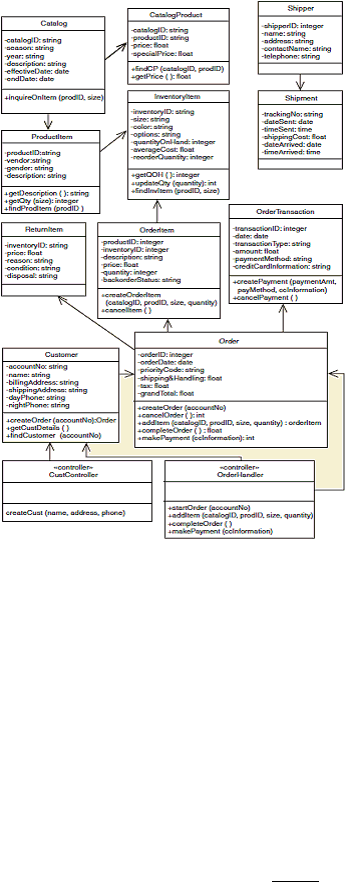

Gambar 2.11 Updated Design Class Diagram
Sumber : Satzinger, Jackson, dan Burd (2005:340)
2.11.7
System Sequence Diagram
Menurut Satzinger et al. (2005: 315), system sequence diagam
digunakan untuk menjelaskan antara interaksi antar objek dan dokumen
rancangan keputusan. Perlu di ingat System Sequence Diagram (SSD)
digunakan untuk mendokumentasikan masukan dan keluaran sistem
untuk use case tunggal atau scenario. Sebuah system sequence diagram
menggambarkan interaksi antara
sistem dengan dunia luar yang
direpresentsikan oleh actor. Sistem itu sendiri
diperlakukan sebagai
object tunggal yang dinamakan dengan :System.
 |
