ketidakcocokan antara program
yang dikatikan dengan bahasa
pemograman dan perintah SQL database.

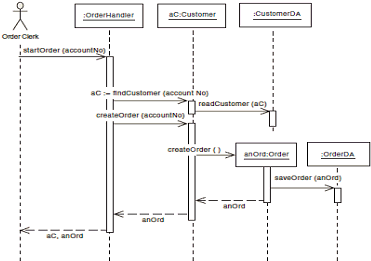

Gambar 2.13 Completed Three-Layer Design Sequence Diagram
Sumber : Satzinger, Jackson, dan Burd (2005:229)
2.11.9
Package Diagram
Menurut Satzinger et al. (2005: 339-342), package diagram
adalah diagram
tingkat tinggi yang memungkinkan perancang sistem
untuk mengasosiasikan
kelas-kelas dari grup-grup yang saling
berhubungan. Dalam diagram interaksi, objek
harus dari beberapa
layer yang menampilkan secara bersama di dalam diagram yang
sama. Notasi dari package diagram berbentuk kotak persegi panjang
berlabel (tabbed rectangle). Nama dari package biasanya tertera pada
label, sedangkan kelas-kelas yang dimiliki oleh package ditempatkan
didalam kotak persegi panjang. Kelas-kelas tersebut memiliki
keterkaitan dengan layer yang berbeda ini adalah sebagai bentuk dari
pengembangan didalam interaksi sesama
diagram.
Untuk
mengembangkan package
diagram
ini, secara mudah informasi
dipecah dari design class diagram
dan interaction diagram. Simbol
lainnya
yang digunakan dalam package diagram adalah titik-titik
panah (dashed
arrow), yang mewakili dependency relationship.
Buntut panah terhubung
dengan dependent package, sedangkan
kepala panah terhubung
dengan
independent package. Dependency
 |
