33

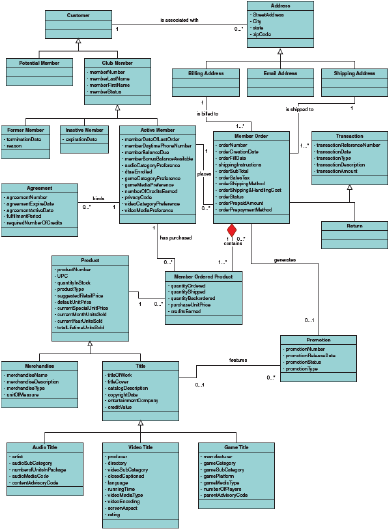

Gambar 2.5. Contoh Class Diagram
Sumber: (Whitten dan Bentley, 2007)
2.10.4. Sequence Diagram
Sequence diagram
merupakan diagram yang menggambarkan interaksi antara
aktor dan sistem pada skenario use case. Berikut adalah Tabel 2.3. yang menunjukkan
notasi notasi yang ada dalam sequence diagram.
 |
