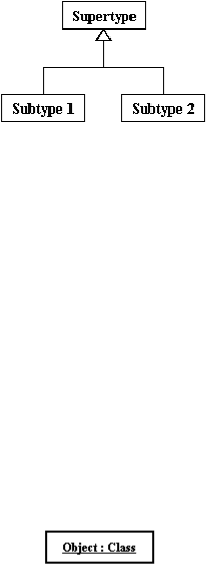

Gambar 2.10 Generalization
3.
Sequence Diagram
Sequence Diagram digunakan untuk menunjukan komunikasi dinamis antara
objek dalam melakukan proses dan akan menampilkan pesan yang dikirim
melalui objek yang ada dalam menyelesaikan sebuah proses.
(Pressman,
2010:848-849).  Ada beberapa simbol yang penting dalam sequence diagram
antara lain:
a.
Class roles
Class roles
menjelaskan class
yang berkaitan dengan proses yang
terjadi pada diagram.
Gambar 2.11 Class roles
b.
Activation
Activation
mewakili waktu yang dibutuhkan oleh objek untuk
menyelesaikan prosesnya sampe selesai.
