25
e.

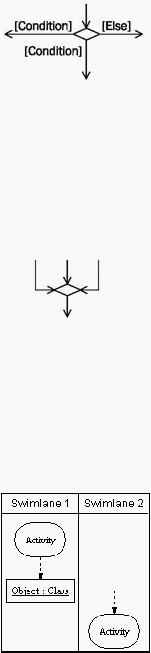

Decision Node
Decision node merupakan tempat untuk memilih di antara dua kondisi
yang akan terjadi dari satu proses yang sudah terjadi.
Gambar 2.20 Decision Node
f.
Merge Node
Merge node merupakan tempat untuk menyatukan proses yang terjadi
dari beberapa masukan dan menghasilkan satu keluaran.
Gambar 2.21 Merge Node
g.
Swimlanes
Swimlanes berfungsi untuk menyatukan aktifitas yang berkaitan dalam
satu kolom.
Gambar 2.22 Swimlane
h.
Fork
Fork digunakan untuk melakukan dua atau lebih proses dari satu proses
yang sudah terjadi.
