11
UML dapat dibagi menjadi empat kelompok ketika memodelkan suatu
sistem, yaitu: use case diagram, activity diagram, class diagram, dan sequence
diagram.
2.4

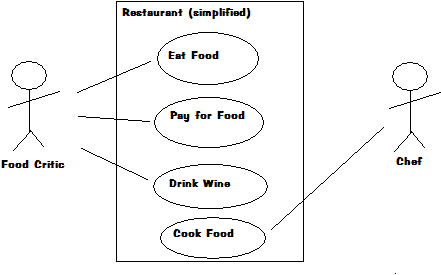

Menurut Whitten dan Bentley (2007: 247) use case diagram
adalah urutan
interaksi antara sistem dan sistem eksternal dan user. Use case diagram
menggambarkan skenario dan user yang saling berhubungan.
Aktor atau pengguna adalah objek yang berinteraksi dengan sistem untuk
memberikan atau mendapatkan informasi sedangkan skenario adalah urutan langkah
yang menjelaskan interaksi antara actor atau pengguna terhadap sistem.
Hubungan yang terdapat dalam sebuah use case diagram adalah (Whitten &
Bentley, 2007: 248-250):
1.
Association
Association
yang dilambangkan dengan symbol garis dengan, atau tanpa
tanda panah
melambangkan interaksi antara use case
dengan aktor
atau
 |
