27
2.2.2.2.2  Swim Lane Process Diagram
Menunjukkan diagram aktifitas dimana para pemangku kepentingan (orang-
orang dengan kepentingan dalam perusahaan) yang terlibat dengan garis proses bisnis
dan waktu interaksi. Diagram menggunakan format Swim Lane
untuk mengatur
pemangku kepentingan demi baris, dan kerangka waktu oleh kolom, maka overlay
kegiatan dengan flowchart simbologi (Bernard, 2005, p299).
2.2.2.2.3  Business Process Diagram
Diagram proses bisnis menunjukkan rincian rinci dari suatu kegiatan, termasuk
bagaimana setiap langkah dalam kegiatan berhubungan dengan orang lain. IDEF-0
teknik pemodelan untuk menunjukkan mana yang input, control, output, dan
mekanisme dari setiap langkah dalam  proses (Bernard, 2005, p300).

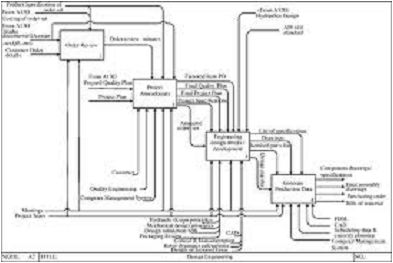

Gambar 2.8 Business Process Diagram
(Bernard, 2005, p300)
o
Input: Item
yang memulai atau memicu aktifitas dan diubah,
dikonsumsi, atau menjadi bagian.
o
Output: Hasil yang dihasilkan oleh aktifitas tersebut ; alasan yang
membuat proses itu bekerja.
o
Mechanisme: sistem, orang, dan peralatan yang digunakan untuk
melakukan aktifitas.
o
Control: mengindikasikan bagaimana atau kapan proses akan tampil.
