perubahan pada kelas kedua membutuhkan perubahan-perubahan di kelas
yang pertama.
Multiplicity
pada ujung sebuah asosiasi menandakan jumlah objek
dari kelas tersebut yang terhubung dengan kelas lainnya. Multiplicity
dispesifikasikan dengan integer
yang tidak negatif atau dengan range dari
integer. Multiplicity
yang di tandai dengan “0..1” menandakan
ada 0 atau 1
objek pada asosiasi. Multiplicity
yang di tandai dengan “1..*” menandakan
ada 1 atau lebih objek pada asosiasi. Multiplicity yang di tandai dengan “0..*”
atau “*” menandakan ada 0 atau lebih objek pada asosiasi.

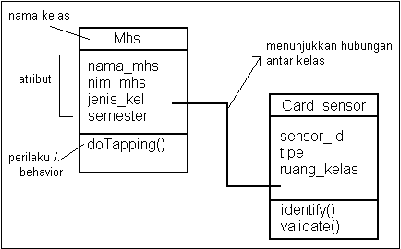

Contoh class diagram dan penjelasannya adalah sebagai berikut :
absensi mahasiswa dengan tapping
 |
