Frame
Frame merupakan simbol yang digunakan untuk
menandakan area yang mengalami perulangan, seleksi,
atau ketentuan.

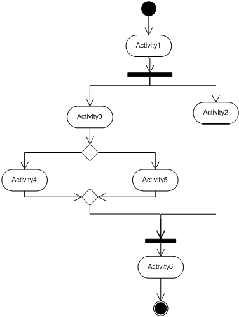

Activity Diagram
Activity diagram
merupakan gambaran mengenai alur
sebuah proses bisnis, langkah dalam sebuah use case,
dan
logika sebuah tindakan objek (Whitten & Bentley, 2007).
Elemen-elemen pada activity diagram:
1.
Initial node
Initial node
merupakan simbol yang merepresentasikan
mulainya
 |
