29
Multiplicity
juga mengandung 2 (dua) batasan terpisah yang disebut juga
dengan :
o
Cardinality, mengandung jumlah maksimum dari relationship
yang
mungkin muncul.
o
Participation, menentukan apakah semua atau hanya beberapa
kemunculan entitas pada suatu relationship
(apakah mandatory
atau
optional).

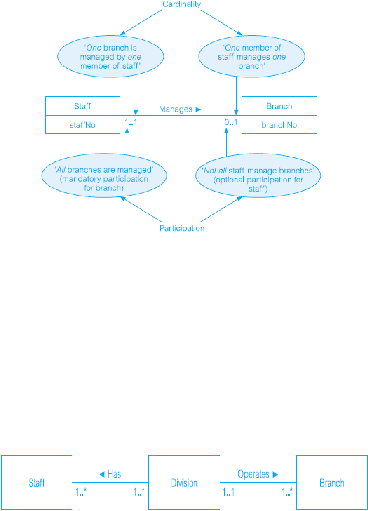

Gambar 2.15 : Contoh Cardinality and Participation
(Connolly & Begg, 2005)
8. Masalah pada ER Models
A. Fan Traps : dimana model merepresentasikan relationship antar entitas,
namun jalan antar kemunculan entitas tertentu ambigu.
Gambar 2.16 : Contoh Fan Traps
(Connolly & Begg, 2005)
 |
