44

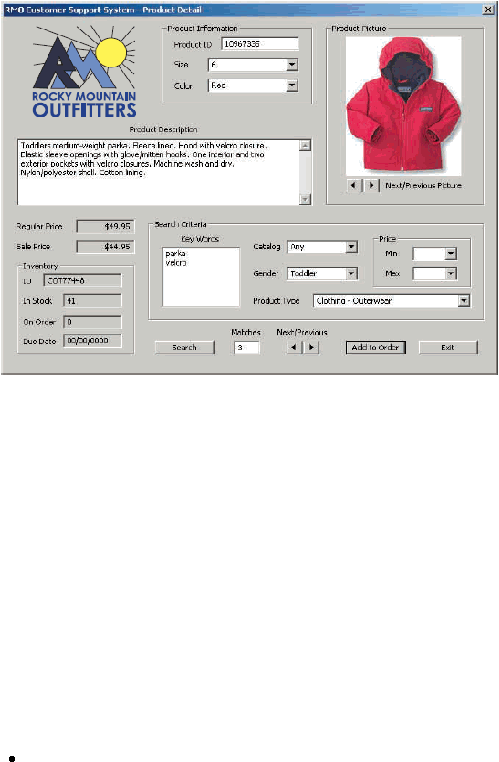

Gambar 2.11. Contoh User Interface Rocky Mountain Outfitters.
Sumber : (Satzinger et al, 2010, p551)
2.2.2.
Usecase Diagram
et
al
(2010, p242), Usecase Diagram
adalah sebuah
diagram yang menggambarkan berbagai macam peran user dan bagaimana cara use
tersebut berinteraksi dengan sistem. Tujuan dari sebuah use case diagram adalah
untuk mengidentifikasi suatu kegunaan atau the uses dari sebuah system baru, dalam
kata lain, mengidentifikasi bagaimana sebuah system tersebut digunakan.
<<uses>>
dan
<<extends>> yang mana maksud dari kedua relationship tersebut adalah :
untuk
mengindikasikan ketika terdapat 2 proses yang dilakukan secara
berurutan (sequential process) dan untuk menghindari menulis deskripsi
yang sama ke setiap usecase
(pada saat ini digunakan notasi
<<include>> yang merupakan notasi UML 2.0 pengganti uses
pada
UML versi sebelumnya).
 |
