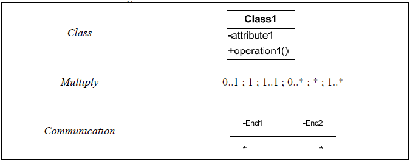

Gambar 2.4 Notasi Class Diagram
menurut Satzinger et al.
(2009)
Keterangan tambahan mengenai isi dari domain class
diagram:
a.
Atribute : Karakteristik dari sebuah objek yang
memiliki nilai seperti ukuran, warna, lokasi dan
lain sebagainya.
b.
Class :
Tipe atau klasifikasi dari objek yang
sama.
c.
Methods :
Behaviors atau operasi sebagai
gambaran apa yang dapat dilakukan oleh
sebuah objek.
d.
Message : Komunikasi dari objek yang saling
berhubungan.
5.
First Cut Class Diagram
First-cut class diagram menurut Satzinger,
Jackson, dan Burd (2005, p309) merupakan perluasan dari
domain class diagram yang dikembangkan melalui dua
langkah, yaitu dengan menguraikan atribut dengan tipe dan
nilai awal serta menambahkan navigation visibility arrows.
 |
