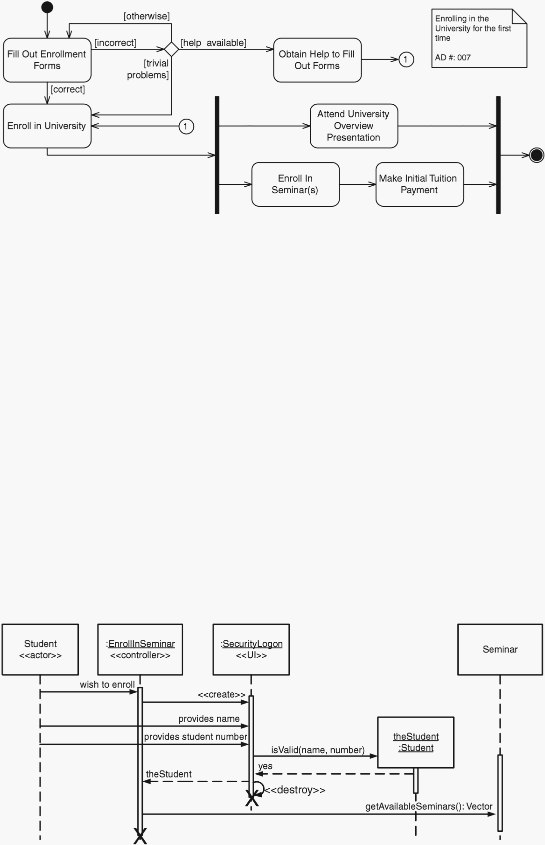

Gambar 2.8 Activity Diagram (Ambler, 2005, p114)
3.
Sequence Diagram
Sequence diagram adalah teknik pemodelan dinamis. Sequence
diagram digunakan untuk (Ambler, 2005, p80-81):
a.
Validasi dan menyempurnakan logika serta melengkapkan skenario
yang dibutuhkan.
b.
Menggambarkan hasil perancangan dari setiap operasi yang
dijelaskan dalam kelas.
c.
Mendeteksi hambatan dalam perancangan object-oriented dengan
memperhatikan pesan yang dikirimkan ke objek, dan
memperhatikan berapa perkiraan waktu untuk memanggil sebuah
method.
Gambar 2.9 Sequence Diagram (Ambler, 2005, p82)
 |
