Tabel 2.3 Visibility pada Class Diagram
Nama
Simbol
Keterangan
Public
“+”
Atribut bersifat public
dapat diakses dan
dipanggil oleh method
pada class yang berbeda.
Protected
“#”
Protected
method
dapat
dipanggil oleh method
lain dalam class
dimana
atribut atau method
didefinisikan atau
subclass
dari class
tersebut.
Private
“-”
Private
method
hanya
dapat dipanggil oleh
method
lain pada class
dimana atribut atau
method
tersebut
didefinisikan.
2.2.3.5.1. Entity Classes
Entity
class
biasanya berhubungan dengan item
yang ada di dunia nyata dan
berisi informasi, yang disebut dengan atribut. Class
tersebut juga mengenkapsulasi
behavior (method) yang berperan sebagai informasi atau atribut. (Whitten & Bentley,
2007:648).

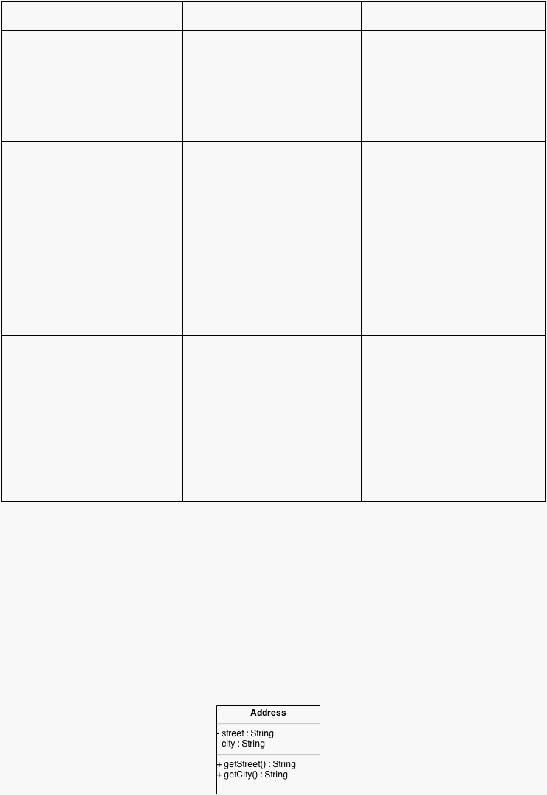

Gambar 2.12 Contoh Entity Class
(Sumber: Whitten & Bentley, 2007:651)
 |
