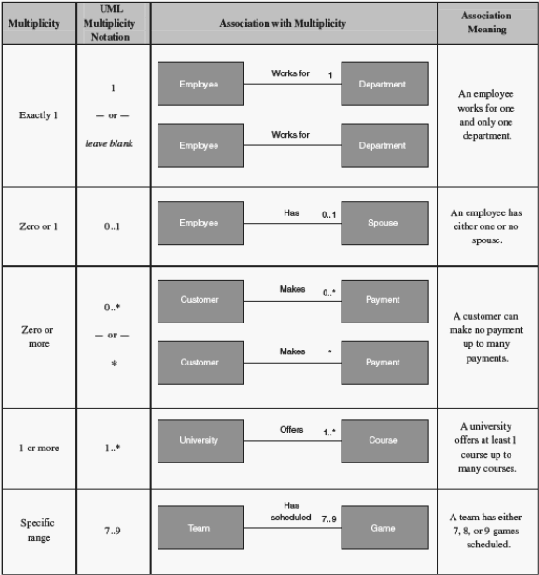

Gambar 2.19 Notasi Multiplicity
(Sumber: Whitten & Bentley, 2007:377 )
2.2.3.6. Activity Diagram
Activity
diagram
menurut Whitten & Bentley
(2007:390), merupakan diagram
yang digunakan untuk menggambarkan aliran proses bisnis, langkah-langkah
menggunakan use
case
atau logika
behavior
dari object.
Setidaknya untuk satu use
case bisa menghasilkan satu activity diagram, tetapi jika use
case-nya panjang akan
bisa menghasilkan lebih dari satu activity
diagram.
Diagram ini bisa memodelkan
kegiatan yang akan dieksekusi ketika sebuah operasi dieksekusi serta hasil dari
kegiatan tersebut.
 |
