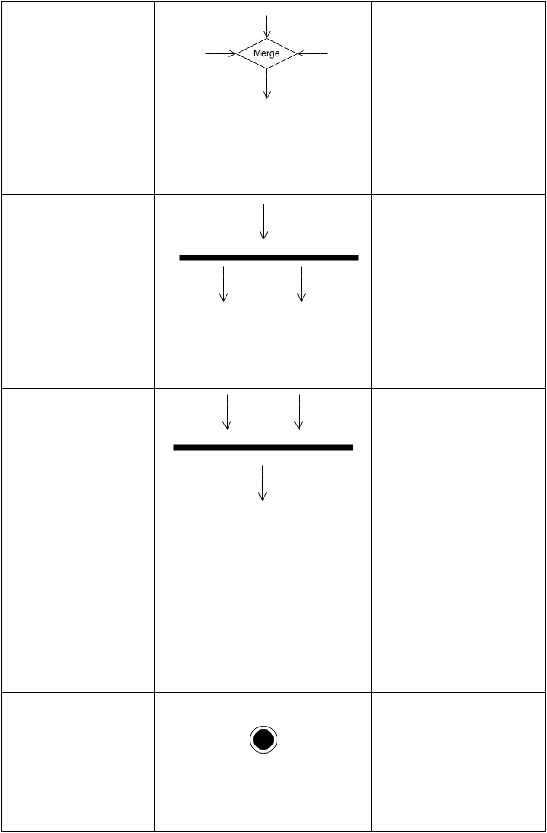

Merge
Bentuk diamond
dengan
dua atau lebih flow
masuk dan satu flow
keluar. Merge
menggabungkan flow
yang sebelumnya
terpisah oleh decision.
Fork
Balok hitam dengan satu
flow masuk dan dua flow
keluar. Kegiatan yang
bersifat paralel ditandai
menggunakan fork
agar
dapat dieksekusi secara
bersamaan.
Join
Balok hitam dengan dua
atau lebih flow
masuk
dan satu flow
keluar,
menandakan
berakhirnya proses yang
dieksekusi secara
bersamaan. Semua
kegiatan yang masuk ke
join
harus diselesaikan
terlebih dahulu sebelum
pemrosesan dilanjutkan.
Activity final
lingkaran penuh yang
berada di dalam
lingkaran berbentuk
garis menandakan akhir
dari proses.
 |
