36

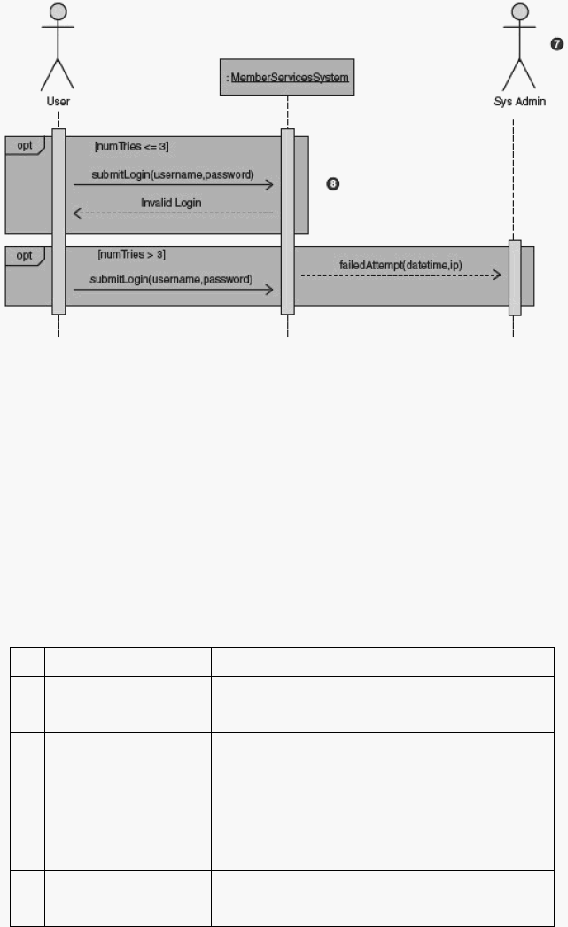

Gambar 2.21 Simbol Sequence Diagram II
(Sumber: Whitten & Bentley, 2007:395 )
Menurut Whitten & Bentley (2007:394), sequence diagram merupakan diagram
yang menggambarkan interaksi antara actor
dan sistem untuk use
case
scenario.
Sequence
menjelaskan bagaimana object
berinteraksi dengan yang lainnya melalui
pesan
pada waktu eksekusi use
case.
Notasi yang digunakan dalam sequence
diagram dapat dilihat pada table berikut :
Tabel 2.5 Notasi Sequence Diagram
No
Nama Notasi
Keterangan
1
Actor
Actor
yang memulai suatu kegiatan, digambarkan
dengan simbol actor dari use case.
2
System
Kotak yang mengindikasikan sistem sebagai
“black
box” atau sepenuhnya. Tanda “:”
merupakan notasi standar pada sequence
diagram
untuk menandakan instansi pada sistem yang
sedang berjalan.
3
Lifelines
Garis putus-putus vertikal terbentang ke bawah
dari actor dan sistem, menandakan kehidupan atau
 |
