19
5. SDA – Serial Data.
6. SCL – Serial Clock.
7. SQW/OUT – Square Wave/Output Driver.
\

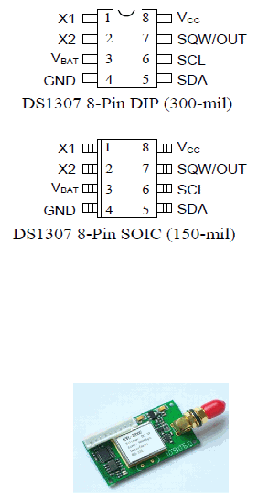

Gambar 2.6 Diagram pin RTC DS1307 …
[10]
2.4.5 RF Modem
Gambar 2.7 KYL-200U Transceiver Module
KYL-200U adalah salah satu power mikro transceiver . Rendah
penggunaan daya . Pengaplikasiannya biasa di remot kontrol. Modul ini
dapat di hubungkan secara langsung ke PC , RS485 , dan device lainya
dengan sambungan UART langsung.
 |
