2.8.1 Use Case Diagram

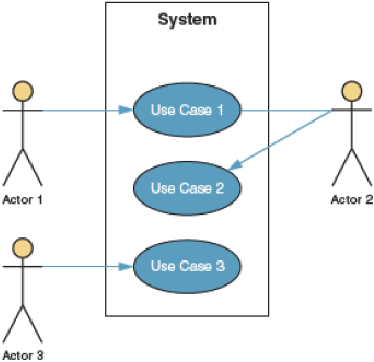

Gambar 2.11 Diagram Use Case
(Sumber: System Analysis and Design Methods, Whitten & Bentley, 2007)
Use case diagram merupakan diagram yang menggambarkan interaksi
antara sistem dengan bagian eksternal dari sistem seperti sistem eksternal dan
pengguna. Dapat dikatakan, diagram ini berfungsi untuk mendeskripsikan
siapa saja yang berinteraksi dengan sistem, bagaimana cara pengguna
berinteraksi dengan sistem. Komponen-komponen yang ada dalam use case
diantaranya adalah: (Whitten & Bentley, 2007)
1.
Use Cases
Model Use cases mengidentifikasi dan mendeskripsikan
fungsi sistem dengan menggunakan tool yang disebut dengan use
cases. Use cases direpresentasikan secara grafis dengan bentuk
ellipse horizontal dengan nama dari use case yang terdapat di atas,
di bawah, ataupun di dalam ellipse tersebut. Setiap use case
merepresentasi tujuan dari sistem dan mendeskripsikan langkah-
langkah dan interaksi dari pengguna untuk mencapai tujuan
tersebut.
 |
