Relationships
Sebuah relationship digambarkan dengan adanya garis di
antara dua simbol yang terdapat pada use-case diagram. Arti dari
relationship bisa berbeda-beda bergantung bagaimana garis
tersebut digambarkan dan jenis dari simbol yang saling terhubung.
Beberapa jenis dari relationship diantaranya: (Whitten & Bentley,
2007: 248)
a.
Associations

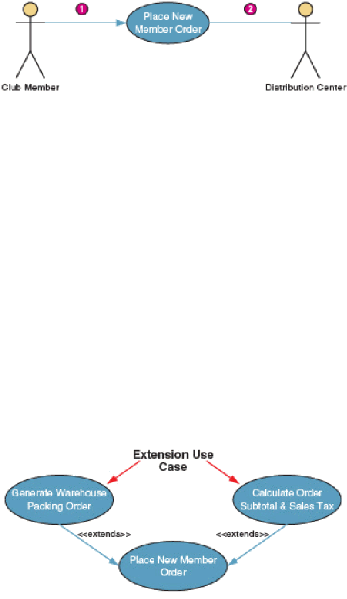

Gambar 2.13 Associations pada Use Case
(Sumber: System Analysis and Design Methods, Whitten & Bentley, 2007)
Hubungan antara use case dan actor muncul ketika
adanya interaksi diantaranya. Hubungan ini disebut dengan
associations. Adanya ujung panah pada garis pada use case
menunjukkan actor memicu adanya event, sedangkan tidak
adanya ujung panah menunjukkan adanya hubungan antara
external server atau receiver actor.
b.
Extends
Gambar 2.14 Extension relationship
(Sumber: System Analysis and Design Methods, Whitten & Bentley, 2007)
 |
