2.8.4 Sequence Diagram
Sequence diagram adalah diagram yang menggambarkan interaksi
antara aktor dan sistem dalam waktu yang berurutan pada suatu use case.
Interaksi digambarkan dalam waktu yang berurutan sesuai dengan skenario
use case. Notasi pada sequence diagram diantaranya: (Whitten & Bentley,
2007: 394).

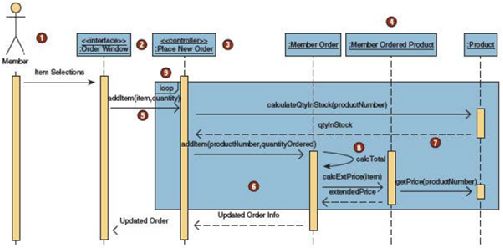

Gambar 2.23 Sequence diagram
(Sumber: System Analysis and Design Methods, Whitten & Bentley, 2007)
1.
Actor
Merupakan aktor yang memulai use case yang ditunjukkan
dengan simbol actor.
2.
Interface class
Merupakan class yang digunakan pada sistem untuk
berinteraksi dengan actor. Di tulis dengan <<interface>>.
3.
Controller class
Merupakan class yang melakukan pengendalian eksekusi,
yang terhubung dengan interface class. Biasanya tiap interface
class bisa terdiri dari satu atau lebih controller class. Di tulis
dengan <<controller>>.
4.
Entity class
Merupakan class yang berkorespondensi dengan objek
 |
