17

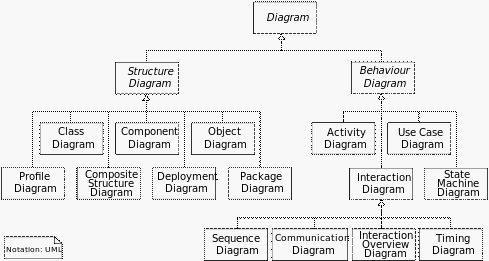

Gambar 2.2 UML Superstructure Specification Version 2.2
(Object Management Group Inc., 2009)
Diagram yang digunakan dalam pengembangan penelitian ini
adalah Use-Case Diagram, Use-Case Narrative, Activity Diagram dan
Class Diagram.
2.1.6.1.
Use Case Diagram
Menurut Whitten & Bentley
(2007), use case diagram
adalah sebuah diagram yang menggambarkan interaksi antara
sistem internal dan sistem eksternal dan user. Use case diagram
mendeskripsikan secara grafis siapa yang akan menggunakan
sistem dan dengan cara apa user
diharapkan akan berinteraksi
dengan sistem. Use
case diagram
terdiri dari gabungan
komponen berupa use case, actor
(user), dan hubungannya.
Diagram ini mengkomunikasikan cakupan high-level dari proses
bisnis yang harus diproses oleh sistem. Contoh dari use case
diagram:
 |
