20
2.
Extends, sebuah use case
dapat berisi sebuah fungsi
kompleks yang terdiri dari beberapa langkah sehingga sulit
dimengerti. Untuk mempersingkat use case
tersebut dan
membuatnya lebih mudah dimengerti, use case
tersebut
dapat dipecah menjadi use case
tersendiri yang saling
berhubungan. Relationship yang menghubungkan antar use
case disebut dengan extends. Extends disimbolkan sebagai
panah yang menunjuk pada use case yang di-extends.

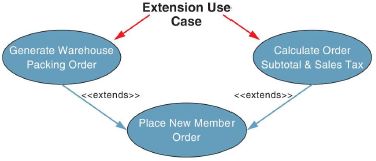

Gambar 2.5 Representasi extends pada use case diagram
(Whitten & Bentley, 2007)
3.
Uses/Includes, pada umumnya dapat terjadi kasus dimana
dua atau lebih use case yang melakukan fungsi yang sama.
Fungsi-fungsi yang sama dan redundan tersebut dapat
dibentuk kedalam use case
sendiri yang disebut sebagai
abstract use case. Relationship
antara use case
dengan
abstract use case
disebut sebagai uses/includes
yang
disimbolkan dengan panah yang menunjuk ke abstract use
case.
 |
