BAB 2

TINJAUAN PUSTAKA

Pada bab ini menjelaskan beberapa teori yang menjadi landasan teori yang

digunakan dalam penyusunan skripsi dan pengembangan aplikasi.

2.1

Interaksi Manusia dan Komputer (IMK)

Berikut penjelasan beberapa teori Interaksi Manusia dan Komputer yang

digunakan dalam pengembangan aplikasi:

2.1.1

Pengertian Interaksi Manusia dan Komputer

Menurut Shneiderman dan Plaisant (2010: 22) Human Computer

Interaction (HCI) atau Interaksi Manusia dan Komputer (IMK) adalah

disiplin ilmu yang mengimplementasikan

pengalaman secara

psikologi dengan sistem komputer interaktif untuk digunakan oleh

manusia serta studi yang mempelajari fenomena besar yang

berhubungan dengannya.

2.1.2

Perancangan User Interface

Berdasarkan pendapat Shneiderman dan Plaisant (2010: 88-89)

terdapat 8 (delapan) aturan yang digunakan untuk merancang user

interface, yaitu:

Berusaha untuk konsistensi

Konsisten di

berbagai situasi

baik dalam

istilah-istilah yang

digunakan pada setiap menu, pesan bantuan, dan dalam

penggunaan tampilan seperti jenis tulisan, warna, dan layout.

Memenuhi kegunaan universal

Mengenali dan mendesain tampilan berdasarkan kebutuhan user.

Dengan menambahkan keterangan untuk novice user,

memungkinkan expert user menggunakan shortcut dapat

memperkaya tampilan layar dan meningkatkan kualitas sistem.

Memberikan umpan balik yang informatif

Setiap tindakan yang dilakukan oleh pengguna harus

mendapatkan umpan balik yang memudahkan pengguna dalam

mengetahui akibat dari tindakannya. Misalnya muncul suatu

pesan kesalahan ketika salah input.

145

146

145

146

Merancang dialog untuk menghasilkan suatu penutupan

Kegiatan yang dilakukan pengguna dipisahkan menjadi 3 (tiga)

bagian yaitu bagian awal, tengah, dan akhir. Pada bagian akhir

pengguna harus mendapatkan umpan balik yang informatif yang

memudahkan pengguna dalam mengetahui dampak dari

tindakan yang telah dilakukan.

Memberikan penanganan kesalahan

Sistem akan memberikan suatu intruksi yang sederhana dan

mudah dimengerti kepada pengguna jika terjadi kesalahan yang

dilakukan.

Mudah kembali ke tindakan sebelumnya

Sistem menyediakan fungsi yang dapat mengembalikan keadaan

ke keadaan sebelum dilakukan kesalahan.

Mendukung tempat pengendalian internal

Pengguna menjadi pengendali sistem dan bukan sebaliknya. Jadi

peran pengguna dalam sistem adalah sebagai inisiator bukan

responden.

Mengurangi beban ingatan jangka pendek

Sistem yang dikembangkan berbentuk sederhana dan mudah

diingat karena ingatan manusia yang terbatas. Penyederhanaan

sistem misalnya menggabungkan tampilan-tampilan sejenis dan

memberikan pelatihan dengan jangka waktu yang cukup.

Selain itu menurut Shneiderman dan Plaisant (2010: 32),

terdapat juga 5 (Lima) faktor manusia terukur yang digunakan sebagai

pedoman dalam merancang antarmuka sistem, yaitu:

Waktu belajar

Waktu yang dibutuhkan seorang pengguna

untuk

mempelajari

menggunakan aplikasi dalam menyelesaikan tugas.

Kecepatan kinerja

Waktu yang dibutuhkan oleh pengguna

aplikasi

untuk

melakukan

suatu tugas.

Untuk mendapatkan kecepatan yang

baik dapat dilakukan dengan cara mengurangi kompleksitas

proses dalam aplikasi.

145

Tingkat kesalahan pengguna

Seberapa banyaknya dan apa jenis kesalahan yang

terjadi dalam

menggunakan aplikasi. Serta bagaimana penanganan sistem

untuk mengurangi kesalahan pengguna.

Daya ingat

Seberapa lama pengguna dapat mengingat

akan sesuatu yang

telah dipelajari dalam menggunakan aplikasi dalam jangka

waktu tertentu.

Kepuasan subjektif

Seberapa besar ketertarikan pengguna aplikasi terhadap aspek –

aspek

interface

aplikasi tersebut.

Hal ini dapat diukur dengan

melakukan wawancara kepada beberapa pengguna untuk

mengetahui tingkat kepuasan subjektif.

2.2

Desain Interface Mobile

Smartphone dan komputer desktop sangat berbeda. Smartphone memiliki

layar yang kecil, konektivitas intermittent, bandwidth

rendah dan bertenaga

baterai. Sedangkan komputer desktop memiliki layar yang besar, konektivitas

handal, bandwidth tinggi dan plugged in. Dengan banyaknya perbedaan antara

smartphone

dan desktop, desain untuk smartphone

sangat berbeda dengan

desain pada desktop.

Mengacu pada pendapat dari Stark (2012) pengembangan aplikasi pada

mobile terdapat 10 (sepuluh) prinsip desain untuk interface mobile:

Mobile Mindset

Dengan adanya perbedaan antara mobile

dan desktop, ada

beberapa pola pikir untuk mobile:

Be focused

Aplikasi sebaiknya fokus pada suatu fitur karena dengan lebih

banyak fitur, tidak membuat aplikasi tersebut menjadi lebih

baik.

Be unique

146

Aplikasi yang dikembangkan memiliki suatu keunikan dan

kekuatan yang membedakan aplikasi tersebut dengan aplikasi

lainnya.

Be charming

Aplikasi yang dapat diandalkan, dan menyenangkan saat

digunakan, sehingga aplikasi tersebut banyak diminati dan

digunakan.

Be considerate

Aplikasi yang dikembangkan sebaiknya tidak hanya

menyenangkan pengguna saat menggunakannya, tetapi juga

sesuai dengan keinginan pengguna.

Mobile Contexts

Terdapat 3 (tiga) konteks utama pada mobile yang perlu

dipertimbangkan untuk mengetahui aplikasi yang pengguna inginkan:

Bored: aplikasi yang berkonteks hiburan.

Busy: aplikasi untuk menyelesaikan tugas dengan cepat.

Lost: aplikasi yang berkonteks informasi tempat.

Global Guidelines

Setiap aplikasi memiliki teknik pendekatan dan desain yang

berbeda-beda. Sifat yang merekat pada sebuah perangkat touchscreen

berukuran saku memiliki hal yang harus diperhatikan dalam

pengembangan aplikasi, yaitu:

Responsiveness

Jika pengguna melakukan sesuatu pada aplikasi, aplikasi perlu

menunjukkan jika aplikasi sedang beroperasi.

Polish

Pengembang harus memperhatikan detail desain aplikasi.

Thumbs

145

Dengan touchscreen interfaces, desain interfaces

harus

disesuaikan karena banyak pengguna menggunakan ibu jari

untuk mengetik.

Targets

Dalam mendesain

aplikasi yang akan menggunakan banyak

fungsi keyboard, pengembang sebaiknya mendesain penempatan

tombol yang baik sehingga memudahkan pengguna dalam

pengetikan.

Content

Sebaiknya pengembang menempatkan content

aplikasi pada

tengah layar untuk memudahkan pengguna berinteraksi dengan

aplikasi.

Controls

Ketika harus menambahkan suatu kontrol pada aplikasi,

sebaiknya diletakkan pada bagian bawah layar

agar

memudahkan pengguna berinteraksi dengan aplikasi.

Scrolling

Sebaiknya pengembang mengurangi pemakaian scrolling untuk

memudahkan pengguna dalam penggunaan aplikasi.

Navigation Models

Ada beberapa model navigasi umum untuk aplikasi mobile

yang

dapat digunakan

sesuai dengan aplikasi, seperti none, tab bar, drill

down dan drawer navigation.

User Input

Pada pengembangan suatu aplikasi memungkinkan pengguna

dalam memberikan input seperti pengetikan. Terdapat banyak variasi

keyboard

pada smartphone, pertimbangkan untuk menampilkan

keyboard

yang akan sangat berguna. Pilihan auto entry

yang harus

diaktifkan juga harus dipertimbangkan. Jika aplikasi perlu banyak

input seperti pengetikan, pastikan mendukung orientasi landscape.

146

Gestures

Touchscreen interfaces saat ini

mendukung gesture-based untuk

interaksi pengguna. Hal - hal yang harus diingat adalah:

Invisible

Gestures

tidak terlihat, tetapi pengembang aplikasi harus

mempertimbangkan

bagaimana untuk mengungkapkan

keberadaan gestures tersebut kepada pengguna.

Two Hands

Multi-touch gestures

membutuhkan operasi dua tangan.

Contohnya pengguna dapat dengan mudah memperbesar atau

memperkecil tampilan aplikasi dengan dua jari.

Nice to have

Menggunakan semacam keyboard shortcuts pada suatu aplikasi

yang dikembangkan jika diperlukan agar pengguna lebih mudah

dalam menggunakan aplikasi.

No replacement

Teknologi two-hands

belum terlalu berkembang dan

pengembangan aplikasi dianjurkan tidak menghilangkan fungsi

single-finger.

Orientation

Potrait

Orientasi yang paling sering digunakan untuk mengoptimalkan

desain antar muka aplikasi.

Landscape

Orientasi ini digunakan untuk mendukung pengguna yang sering

mengetik yaitu dengan mengoptimalkan penggunaan keyboard

yang lebih besar.

Orientasi berubah tiba–tiba

Pengembangan aplikasi yang

akan digunakan dalam jangka

panjang perlu dipertimbangkan untuk menambahkan suatu

orientasi yang tepat di aplikasi tersebut.

Communications

145

Aplikasi harus dapat berinteraksi dengan pengguna.

Provide feedback

Memberikan umpan balik instan untuk setiap interaksi. Jika

pengguna telah meminta suatu tindakan yang akan memakan

waktu lama, maka aplikasi menampilkan progress bar.

Modal alert

sangat mengganggu sehingga harus digunakan

ketika ada sesuatu yang benar-benar salah.

Confirmation

Ketika harus

meminta pengguna untuk mengkonfirmasi

tindakan, dapat ditampilkan dialog konfirmasi modal. Seperti:

“Apakah Anda yakin ingin menghapus data ini?”.

Launching

Ketika pengguna kembali ke aplikasi, maka aplikasi harus

kembali beroperasi tepat dimana pengguna

terakhir mengoperasikan

aplikasi.

10.

First Impressions

Pada saat pengguna pertama kali menggunakan aplikasi,

terdapat 2 (dua) faktor yang menjadi kesan pertama pengguna, yaitu:

Your icon

Icon merupakan suatu hal yang sangat penting, karena icon

merupakan salah satu yang menjadi daya tarik bagi pengguna

dalam menggunakan aplikasi yang dikembangkan.

First launch

Peluncuran pertama kali harusnya tidak menimbulkan

kebingungan bagi pengguna yang menggunakannya.

2.3

Unified Modelling Language (UML)

146

Menurut Whitten dan Bentley (2007: 371), Unified Modelling Language

(UML) adalah sekumpulan

aturan pemodelan yang digunakan untuk

menspesifikasi

dan menggambarkan suatu sistem software

yang berkaitan

dengan objek.

Diagram UML merupakan notasi pemodelan yang telah menjadi standar

dalam

bidang perancangan

software. Diagram UML sama halnya seperti

blueprint

pada pembangunan rumah, dimana sekumpulan blueprint

tersebut

menyediakan sudut pandang gambaran yang berbeda-beda sesuai dengan

kebutuhan pengelolahnya. Diagram UML juga menyediakan gambaran dari

masing-masing sudut pandang yang berbeda sesuai dengan tim

pengembangnya. Standarisasi diagram UML telah diatur dan dibuat oleh

Object Management Group (OMG).

Menurut Whitten dan Bently (2007: 381-382) versi diagram UML 2.0.

memiliki 13 diagram, antara lain:

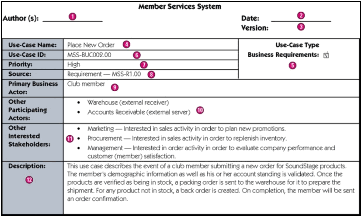

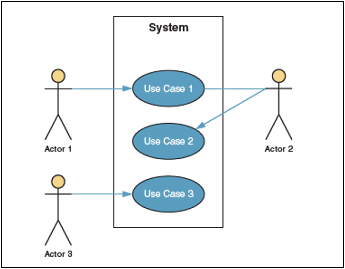

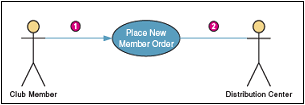

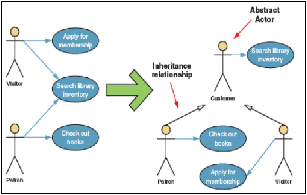

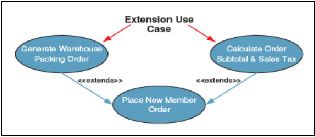

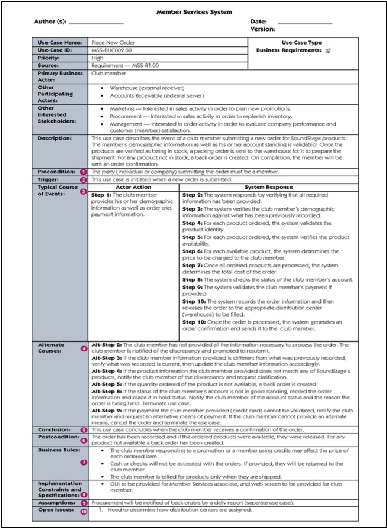

Use Case Diagram

Diagram yang menggambarkan interaksi antara sistem dengan sistem

eksternal dan users.

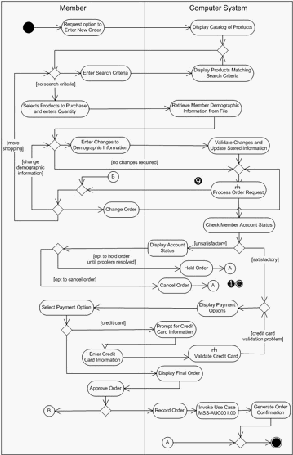

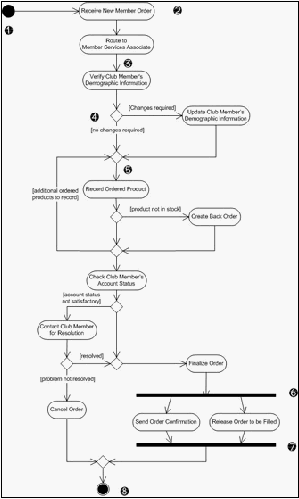

Activity Diagram

Diagram yang menggambarkan urutan aliran aktivitas dari use

case atau

proses bisnis.

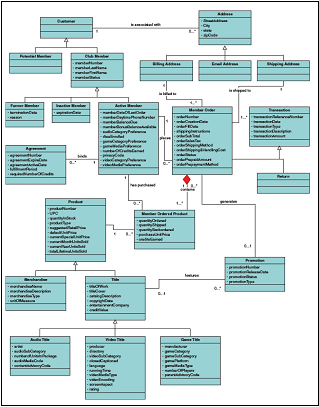

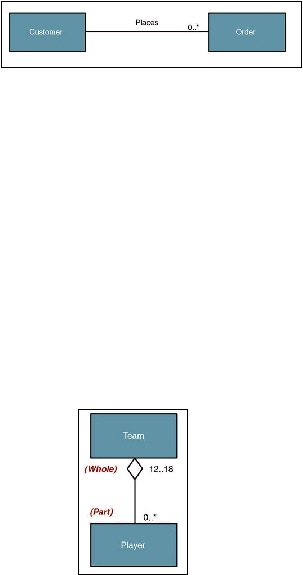

Class Diagram

Diagram yang menggambarkan objek-objek yang terdapat pada sistem

dalam bentuk struktur.

Object Diagram

Diagram objek mirip dengan diagram class tetapi lebih menggambarkan

objek yang terdapat dalam class.

State Machine Diagram

Diagram yang menggambarkan bagaimana suatu kejadian dapat

mengubah status objek selama waktu hidupnya.

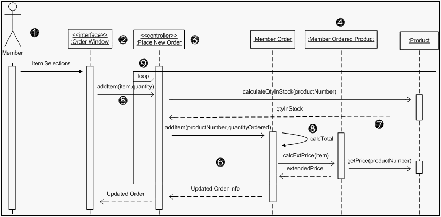

Sequence Diagram

Diagram yang menggambarkan bagaimana suatu objek berinteraksi

melalui pesan dalam pelaksanaan use case atau operasi.

Communication Diagram

145

Dalam diagram UML versi 1.0. disebut diagram collaboration,

menggambarkan interaksi dari objek melalui pesan.

Interaction Overview Diagram

Diagram yang mengkombinasikan fitur dari diagram activity dan diagram

diagram sequence

untuk menunjukan bagaimana objek berinteraksi pada

setiap aktivitas dari use case.

Timing Diagram

Diagram interaksi lainnya yang berfokus pada kendala waktu dalam

perubahan status dari single objek atau sekumpulan objek.

10.

Component Diagram

Diagram yang menggambarkan pengaturan dari kode pemrograman yang

dibagi menjadi komponen-komponen, dan bagaimana komponen tersebut

berinteraksi.

11.

Deployment Diagram

Diagram yang menggambarkan konfigurasi dari komponen software

dengan arsitektur fisikal dari sistem hardware.

12.

Package Diagram

Diagram yang menggambarkan bagaimana class

atau diagram UML

lainnya membangun sebuah package yang terorganisir.

13.

Composite Structure Diagram: Diagram yang menguraikan struktur

internal dari class, component, atau use case.

Meskipun UML memiliki begitu banyak diagram, tidak semuanya

diperlukan dan harus digunakan dalam perancangan. Apabila sistem telah

digambarkan dan dapat dipahami dengan baik menggunakan diagram yang

ditentukan, maka tujuan dari UML telah tercapai.

146

2.3.1

Use Case Diagram

Use case diagram adalah diagram yang menggambarkan

interaksi antara sistem dengan pengguna dan menggambarkan siapa

yang akan menggunakan sistem serta bagaimana pengguna

berinteraksi dengan sistem (Whitten dan Bentley, 2007: 246-250).

Gambar 2.1 Contoh Use Case Diagram

(Sumber: System Analysis for the Global Enterprise - Whitten and

Bentley, 2007: 246)

Use case diagram

memiliki komponen dasar yaitu

use case,

actors

dan relationships. Use case

merupakan urutan prilaku terkait

langkah-langkah untuk menyelesaikan tugas bisnis tunggal.

Use

case

menggambarkan fungsi sistem dengan cara dan terminologi yang

dipahami oleh pengguna eksternal. Use case

digambarkan dengan

bentuk elipse dengan nama use case yang dituliskan di atas, di bawah

atau di dalam elipse.

Actors yaitu pengguna eksternal yang berinteraksi dengan sistem

untuk mencapai tujuan dari use case. Terdapat 4 (empat) tipe actors,

yaitu:

Primary business actor:

stakeholder yang paling diuntungkan

dari terlaksananya use

case

dengan menerima sesuatu yang

dapat diukur.

145

Primary

system

actor:

stakeholder yang secara langsung

berinteraksi dengan sistem untuk memulai kegiatan bisnis atau

kegiatan sistem.

External

server

actor:

stakeholder yang merespon permintaan

dari use case.

External

receiver

actor:

stakeholder yang bukan merupakan

actor

utama tetapi menerima sesuatu

yang dapat bernilai

dari

use case.

Selain itu dalam

use case diagram

terdapat

relationship

yang

digambarkan dengan garis yang menghubungkan antar use case. Arti

dari relationship

bergantung pada bagaimana relationship

tersebut

digambarkan. Terdapat beberapa relationship yang digunakan, antara

lain:

Asosiasi

Asosiasi mendeskripsikan suatu hubungan antara aktor

dan use case. Asosiasi dapat digambarkan dengan suatu garis

yang menghubungkan aktor dan use case. Sebuah asosiasi yang

digambarkan dengan suatu garis dengan anak panah

menunjukkan interaksi antara use case

dengan aktor sebagai

inisiator. Sedangkan asosiasi yang digambarkan tanpa anak

panah menggambarkan interaksi antara use case dengan aktor

penerima.

Gambar 2.2 Contoh Penggunaan Association Use Case

(Sumber: System Analysis and Design Method - Whitten and

Bentley, 2007: 248)

146

Extends

Suatu

use case dapat terdiri dari fungsi-fungsi yang

kompleks dan menyebabkan use case sulit dimengerti. Dengan

mengekstrak fungsi-fungsi yang kompleks

menjadi use case

terpisah maka akan membuat use case

tersebut lebih sederhana

dan mudah dipahami. Hasil ekstraksi dari use case

tersebut di

beri nama extention

use

case. Hubungan antara extention

use

case

dengan use

case

yang diekstraksi diberi nama extends

relationship.

Gambar 2.3 Contoh Penggunaan Extends pada Use Case

(Sumber: System Analysis and Design Method - Whitten and

Bentley, 2007: 249)

Uses / Includes

Pada suatu use case diagram sering ditemukan dua atau

lebih use case yang melakukan fungsi yang sama. Fungsi

tersebut digabungkan menjadi use case baru yang disebut

abstract use case, yang berfungsi untuk mengurangi redundansi

dalam suatu use case diagram.

145

Gambar 2.4 Contoh Penggunaan Include pada Use Case

(Sumber: System Analysis and Design Method - Whitten and

Bentley, 2007: 249)

Depends On

Depends On merupakan suatu hubungan ketergantungan

antara satu use case dengan use case lainnya, dimana suatu use

case

tidak dapat berjalan jika use case lain belum dilakukan.

Dengan mengetahui ketergantungan use case

dengan use case

lainnya maka akan mempermudah pengembang untuk

mengembangkan sistem.

Gambar 2.5 Contoh Penggunaan Depends On pada Use Case

(Sumber: System Analysis and Design Method - Whitten and

Bentley, 2007: 250)

146

Inheritance

Inheritance digunakan untuk mempermudah

penggambaran hubungan antara dua atau lebih actor

yang

memiliki langkah yang sama dalam sistem dengan membuat

abstract actor.

Gambar 2.6 Contoh Penggunaan Inheritance pada Use Case

(Sumber: System Analysis and Design Method - Whitten and

Bentley, 2007: 250)

145

2.3.2

Use Case Narrative

Use Case Narrative adalah sebuah teks yang mendeskripsikan

langkah-langkah yang ada pada use case diagram dan bagaimana cara

pengguna berinteraksi dengan sistem untuk menyelesaikan

pekerjaannya pada sistem tersebut (Whitten dan Bentley, 2007: 246).

Gambar 2.7 Contoh High-Level Use Case Narrative

(Sumber: System Analysis and Design Method - Whitten and Bentley,

2007: 257)

Berikut adalah penjelasan dari gambar diatas:

Author: diisi dengan nama seseorang yang menulis use case dan

bersedia untuk dihubungi untuk semua yang informasi dari use

case yang dibuat.

Date: tanggal terakhir use case tersebut dimodifikasi.

Version: versi use case yang digunakan

Use-case name:

nama dari sebuah use

case, harus

menggambarkan tujuan yang ingin dicapai dari use

case

tersebut. Sebaiknya nama use case menggunakan kata kerja.

Use-case type:

merupakan penggambaran keinginan dari

perilaku sistem

Use-case ID: identitas yang unik dari use case.

Priority:

tingkat prioritas dari use

case

terdapat high, medium

atau low.

Source:

mendefinisikan entitas yang memicu pembuatan use

case.

146

Primary business actor:

stakeholder yang paling diuntungkan

dari terlaksananya use

case

dengan menerima sesuatu yang

dapat diukur.

10.

Other participating actor:

aktor lain yang terlibat dalam use

case

tersebut, aktor inisitor, aktor fasilitator, aktor sampingan

ataupun aktor penerima.

11.

Intersted stakeholder: pemangku kepentingan yang bertanggung

jawab dalam proses pengembangan dan

pengolahan sistem

software.

12.

Description:

ringkasan singkat yang terdiri dari beberapa

kalimat yang menggambarkan tujuan dari use

case

beserta

aktivitasnya.

145

High-level use case narrative bisa dikembangkan menjadi lebih

luas. Pembahasannya menjadi lebih detail pertahap. Terdapat

beberapa tambahan, antara lain:

Gambar 2.8 Contoh Expanded High-Level Use Case Narrative

(Sumber: System Analysis and Design Method - Whitten and Bentley,

2007: 259)

Precondition:

merupakan keadaan sistem sebelum

pengeksekusian use case. Biasanya mengacu pada use case

lain

yang harus dieksekusi terlebih dahulu.

Trigger:

merupakan kejadian yang menjadi pemicu untuk

pengeksekusian use case.

146

Typical course of event: merupakan urutan aktivitas antara aktor

dan sistem untuk memenuhi tujuan use case.

Alternate course:

merupakan alternatif perilaku lain dari use

case

bila terdapat pengecualian atau pemilihan dari kejadian

yang ada.

Conclusion:

menspesifikasikan ketika use

case

selesai

dijalankan. Dengan kata lain ketika primary business actor

menerima sesuatu yang dapat diukur.

Postcondition:

merupakan keadaan dari sistem setelah

pengeksekusian use case selesai.

Business rules:

spesifikasi

kebijakan dan prosedur dari proses

bisnis yang harus ada di sistem yang baru.

Implementation constraints and spesification: menspesifikasikan

non functional requirement

yang mempengaruhi realisasi dari

use

case tersebut, dan mungkin membantu dalam perencanaan

arsitektural dan pembatasan ruang lingkup.

Assumptions:

semua asumsi yang dibuat oleh penyusun ketika

mendokumentasikan use case.

10.

Open issues:

semua pertanyaan atau permasalahan yang butuh

penyelesaian atau investigasi sebelum use case dapat diakhiri.

2.3.3

Class Responsibilities Collaborator (CRC) Card

Whitten and Bentley (2007:

657) menyatakan CRC card

merupakan salah satu alat untuk mengidentifikasi hubungan suatu

prilaku dengan class

lainnya dan untuk mengidentifikasi kolaborasi

antara class. Berdasarkan fungsinya class dibagi menjadi tiga, yaitu:

Interface Classes

Class yang berfungsi menghubungkan pengguna dengan sistem

berupa tampilan.

Controller Classes

Class

yang berisi logika pengoperasian aplikasi atau aturan

bisnis.

Entity Classes

145

Class yang berfungsi menyimpan atribut-atribut yang diperlukan

pada sistem.

2.3.4

Class Diagram

Class diagram merupakan gambaran

grafis dari struktur objek,

yang

menunjukkan

kelas

objek yang ada pada suatu sistem dan

hubungan antara

kelas-kelas

objek

tersebut

(Whitten dan Bentley,

2007: 400).

Gambar 2.9 Contoh Class Diagram

(Sumber: System Analysis and Design Method - Whitten and Bentley,

2007:406)

146

Setiap kelas objek dibagi menjadi 3 (tiga) bagian, yaitu:

Nama kelas

Nama kelas harus unik

atau dapat dibedakan antara kelas yang

satu dengan kelas yang lain

karena nama kelas merupakan

identitas yang dimiliki oleh setiap kelas.

Atribut kelas

Atribut menunjukkan informasi yang dimiliki oleh suatu kelas

atau informasi yang berhubungan dengan suatu kelas.

Operasi kelas

Operasi digunakan untuk menunjukkan fungsi yang dapat

dilakukan oleh suatu kelas.

Gambar 2.10 Struktur Kelas Objek

2.3.4.1

Visibility

Pada class diagram

terdapat visibility

yang digunakan

untuk menentukan suatu kelas dapat diakses oleh kelas lainnya

atau tidak. Dalam visibility

memiliki 3 (tiga) tingkatan, yaitu

(Whitten dan Bentley, 2007: 650):

Public – yang dilambangkan dengan “+”

Protected – yang dilambangkan dengan “#”

Private – yang dilambangkan dengan “-”

Tabel 2.1 Tabel Penjelasan Visibility

<< Nama kelas >>

Atribut kelas

+ Operasi kelas ()

145

Visibility

Simbol

Deskripsi

Public

Atribut public dan operasi

public dapat diakses oleh

semua operasi lain di semua

kelas.

Protected

Atribut protected dan operasi

protected dapat diakses oleh

operasi lain dalam class yang

mendefinisikannya, atau di

subclasses dari class tersebut.

Private

Atribut private dan operasi

private hanya dapat diakses

oleh semua operasi lain di

class yang mendefinisikan.

2.3.4.2

Multiplicity

Multiplicity merupakan jumlah minimum dan maksimum

kemunculan suatu objek atau class

untuk kejadian tunggal dari

objek atau class

terkait (Whitten dan Bentley, 2007:

378).

Berikut adalah gambar notasi multiplicity

dan hubungan

association antara objek atau class.

146

Gambar 2.11 Figur Object / Class Associations and Multiplicity

Notations

(Sumber: System Analysis and Design Method - Whitten and

Bentley, 2007: 377)

Tabel 2.2 Tabel Penjelasan Multiplicity

Multiplicity

Deskripsi

0..1

Nol atau satu

Hanya satu

0..* atau *

Nol atau lebih

1..*

Satu atau lebih

7...9

Memiliki nilai tertentu yang

spesifik

145

2.3.4.3

Generalisasi

Generalisasi merupakan suatu teknik dimana sebuah kelas

(subclass)

dapat mewarisi atribut-atribut dan operasi-operasi

dari kelas lainnya (superclass) dimana superclass bersifat lebih

umum daripada subclass (Whitten dan Bentley, 2007: 373).

Gambar 2.12 Contoh Generalisasi / Specialization

Relationship

(Sumber: System Analysis and Design Method - Whitten and

Bentley, 2007: 376)

2.3.4.4

Asosiasi

Asosiasi merupakan hubungan antara satu kelas dengan

kelas yang lain. Asosiasi antara dua kelas biasanya dinotasikan

dengan sebuah garis yang menghubungkan kedua kelas tersebut

dan biasanya disertakan keterangan mengenai detail relasi antar

kelas dan multiplicity (Whitten dan Bentley, 2007: 378).

Hubungan yang digambarkan dibedakan menjadi 2 (dua)

jenis, yaitu:

Uni-directional

Hubungan uni-directional

menghubungkan 2 (dua) kelas

yang saling terhubung, tetapi hanya satu yang memiliki

146

peran dalam hubungan tersebut. Hubungan uni-directional

dapat direpresentasikan dengan menggunakan anak panah.

Bi-directional

Hubungan bi-directional

menghubungkan 2 (dua) kelas

yang saling terhubung dan keduanya memiliki peran

dalam hubungan tersebut. Hubungan bi-directional

tidak

perlu menggunakan anak panah.

Gambar 2.13 Contoh Hubungan Association Bi-

directional

(Sumber: System Analysis and Design Method - Whitten

and Bentley, 2007: 377)

2.3.4.5

Agregasi

Agregasi menggambarkan hubungan dimana satu class

yang lebih besar disebut “whole” class

mengandung

satu atau

beberapa class

yang lebih kecil disebut “part”. Sebaliknya class

yang lebih kecil merupakan bagian dari class

yang lebih besar.

(Whitten dan Bentley, 2007: 378).

Gambar 2.14 Contoh Relationship Aggregation

(Sumber: System Analysis and Design Method - Whitten and

Bentley, 2007: 379)

145

Dalam UML versi 2.0 notasi hubungan agregasi sudah

tidak ada lagi, dikarenakan hubungan komposisi lebih memiliki

perbedaan yang jelas dalam penyusunan program, sedangkan

agregasi memiliki perbedaan yang tidak jelas.

2.3.4.6

Komposisi

Komposisi merupakan bentuk lain dari agregasi, dimana

“whole” class

bertanggung jawab atas pembentukan dan

penghancuran “part” class.

Jika “whole” class

hilang maka

“part” class juga akan hilang.

Gambar 2.15 Contoh Relationship Composition

(Sumber: System Analysis and Design Method - Whitten and

Bentley, 2007: 379)

2.3.5

Activity Diagram

Activity diagram adalah suatu diagram yang digunakan

untuk

menggambarkan proses bisnis, langkah-langkah dari use case atau

logika perilaku dari objek. Dalam activity diagram, lebih dari satu use

case dapat digambarkan dengan satu activity diagram, tetapi satu

activity diagram

dapat digambarkan untuk setiap use case

jika use

case tersebut memiliki logika yang kompleks (Whitten dan Bentley,

2007: 390).

146

Gambar 2.16 Contoh Activity Diagram

(Sumber: System Analysis and Design Method - Whitten and Bentley,

2007: 392)

Berikut adalah penjelasan notasi-notasi yang digunakan dalam activity

diagram:

Initial

node:

berupa lingkaran padat yang menggambarkan

dimulainya proses.

Actions:

berupa persegi panjang bulat yang menggambarkan

langkah individu. Langkah-langkah yang terurut akan membuat

aktivitas terlihat pada diagram.

Flow: berupa anak panah dalam diagram yang mengindikasikan

sederet aktivitas. Kebanyakan flows

tidak memerlukan

keterangan kata kecuali sebuah keputusan.

145

Decision: bentuk wajik dengan satu anak panah masuk dan dua

atau lebih anak panah keluar. Anak panah yang keluar

mengindikasikan kondisi.

Merge:

bentuk wajik dengan dua atau lebih anak panah masuk

dan satu anak panah keluar. Menggabungkan anak panah yang

terpisah oleh keputusan.

Fork: persegi panjang hitam dengan satu anak panah masuk dan

dua atau lebih anak panah keluar. Menggambarkan aktivitas

yang berjalan paralel.

Join: persegi panjang hitam dengan dua atau lebih anak panah

masuk dan satu anak panah keluar. Menggambarkan

berakhirnya proses paralel.

Activity final:

lingkaran padat yang dilingkari dengan garis tipis

merepresentasikan berakhirnya proses.

Pada gambar 2.16 mengilustrasikan langkah-langkah dari use

case, tetapi gambar tersebut tidak spesifik siapa yang mengerjakan

langkah tersebut. Pada gambar 2.17

akan memperlihatkan lebih jelas

karena menggunakan swimlanes

atau partitions

yang menunjukkan

aktivitas yang dilakukan oleh aktor tertentu. Suatu activity diagram

dapat memiliki tiga atau lebih swimlane

yang menunjukkan aktor

penerima.

146

Gambar 2.17 Contoh Activity Diagram 2

(Sumber: System Analysis and Design Method - Whitten and Bentley,

2007: 393)

Subactivity

indicator:

simbol untuk mengumpulkan tindakan

yang menunjukan tindakan ini dipecah dalam activity diagram

lain. Ini dapat menghindari activity

diagram

yang terlalu

kompleks.

10.

Connector:

lingkaran dengan huruf di dalamnya yang dapat

membantu dalam mengatur tingkat kompleksitas. Anak panah

yang masuk ke dalam connector

akan melompat ke aktivitas

selanjutnya dengan lingkaran dengan huruf yang sama dengan

anak panah keluar.

145

2.3.6

Sequence Diagram

Sequence diagram

adalah salah satu diagram UML yang

menggambarkan model logika dari sebuah use case

dengan

menggambarkan interaksi pesan antar objek dalam suatu urutan waktu

(Whitten dan Bentley, 2007: 659).

Gambar 2.18 Contoh Sequence Diagram

(Sumber: System Analysis and Design Method - Whitten and Bentley,

2007: 659)

Berikut adalah penjelasan beberapa elemen yang digunakan dalam

sequence diagram adalah (Whitten dan Bentley, 2007):

Actor

adalah suatu elemen yang digunakan pada sequence

diagram dimana digambarkan dengan aktor simbol yang

mewakili pengguna dalam berinteraksi dengan interface.

Interface Class

Segi empat yang mengindikasikan kelas kode dari user interface.

Untuk membedakan kelas interface dengan kelas lainnya maka

terdapat tulisan <<interface>>, dan notasi standart sequence

diagram yang melambangkan kelas yaitu titik dua (:).

Controller Class

Setiap use

case akan memiliki satu atau lebih kelas controller,

digambarkan dengan notasi yang sama seperti interface

class,

tetapi dengan catatan <<controller>>.

146

Entity Classes

Gambaran entitas yang diperlukan untuk berkolaborasi dalam

langkah-langkah yang terurut. Notasi yang digunakan adalah

titik dua (:).

Messages

Garis horisontal yang mengindikasikan pesan masuk yang

dikirim ke kelas.

Setiap pesan disebut behavioral

atau method

dari kelas yang menunjuk. Penulisan pesan diawali dengan huruf

kecil, dan kata selanjutnya diawali dengan huruf besar.

Activation Bars

Berbentuk bar yang menunjukan masa hidup dari objek yang

ada.

Return Messages

Anak panah dengan garis putus-putus yang menunjukan pesan

pengembalian. Setiap perilaku atau operasi harus

mengembalikan sesuatu yang menyatakan perilaku atau operasi

sukses dijalankan.

Self-call

Objek dapat memanggil method milik sendiri.

Frame

Bingkai kotak yang mengindikasikan satu atau lebih pesan dapat

menjadi pilihan langkah.

Seperti perulangan dan alternatif

pilihan langkah.

2.4

Rekayasa Perangkat Lunak

Menurut Pressman (2010: 13), pengertian rekayasa perangkat lunak

adalah pengimplementasian prinsip-prinsip perancangan untuk menghasilkan

software yang ekonomis, handal dan mampu bekerja efisien pada mesin yang

sesungguhnya.

Karakteristik dari software adalah sebagai berikut (Pressman, 2010: 4):

145

Software dikembangkan atau direkayasa, bukan dipabrikasi.

Terdapat beberapa kesamaan antara pengembangan software

dan

perakitan hardware. Pada dasarnya kedua kegiatan tersebut berbeda,

kualitas tinggi dapat diperoleh melalui rancangan yang baik, tetapi

perakitan hardware

dapat memberikan permasalahan pada kualitas

software.

Software tidak akan “habis”.

Software tidak akan “habis” oleh waktu karena tidak memiliki

bentuk fisik. Tidak seperti hardware yang memiliki bentuk fisik. Tetapi

software dapat usang atau penurunan kualitas.

Sebagian besar software dibangun sesuai dengan keinginan.

Sebuah komponen software

harus dirancang dan diimplementasi,

sehingga dapat digunakan kembali dalam banyak program berbeda.

2.5

Agile Software Development

Agile Software Development adalah sebuah strategi pengembangan

sistem dimana pengembang diberikan fleksibilitas untuk memilih alat yang

sesuai dan teknik yang baik untuk menyelesaikan tugas-tugasnya. Agile

Software Development

memiliki keseimbangan yang optimal antara

produktivitas dan kualitas dalam pengembangan sistem (Whitten dan Bentley,

2007: 25).

2.5.1

Extreme Programming

Extreme Programming (XP) merupakan salah satu metodologi

dalam rekayasa perangkat lunak dan merupakan salah satu metode

dari agile software development yang berfokus pada coding sebagai

aktivitas utama dan menekankan pada kerjasama tim. XP merupakan

metodologi yang adaptif karena digunakan untuk menghadapi

berubahnya struktur internal seperti design

dan source

code

tanpa

harus mengubah kegunaan eksternal.

Pada XP antara pengguna dan

pengembang selalu melakukan komunikasi jika terjadi perubahan

pada software yang dikembangkan.

146

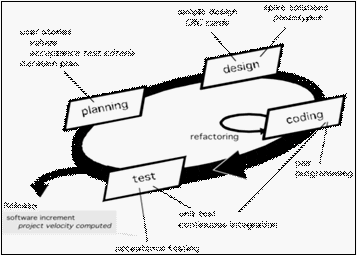

Gambar 2.19 Extreme Programming

(Sumber: Roger S. Pressman, Software Enginnering: A Practitioner’s

Approach, 2010: 74)

Mengacu pada pendapat Pressman (2010: 73), dalam

pengembangan software dengan menggunakan XP terdapat 4 (empat)

tahap yang digunakan. Empat tahap tersebut yaitu:

Planning

Pada tahap ini dimulai dengan perencanaan stories biasa

juga disebut user stories

yang menggambarkan luaran, fitur dan

fungsionalitas yang diharapkan

untuk software yang akan

dibangun. Setiap story ditulis oleh pengguna dan ditempatkan

pada kartu index. Kemudian pengguna memberikan nilai untuk

story yang akan dinilai oleh pengembang dan menentukan biaya

selama waktu pengembangan software. Jika waktu

yang

diperlukan untuk story

lebih dari 3 (tiga) minggu, maka

pengguna diminta untuk membagi story

tersebut menjadi

beberapa story yang lebih kecil.

Design

Pada tahap ini menggunakan prinsip Keep It Simple (KIS).

Perancangan yang sederhana dan berfokus pada pengembangan

untuk saat ini lebih dianjurkan

dari pada pengembangan yang

kompleks

dan rancangan untuk di masa depan. XP mendukung

penggunaan Class Responsibillity Collaborator

(CRC) cards

145

sebagai mekanisme yang efektif

untuk berpikir tentang software

dalam konteks berorientasi objek.

Coding

Tahap ini dilakukan setelah story

dikembangkan dan

rancangan pendahuluan selesai. Kemudian dilakukan

perancangan unit test terlebih dahulu sebelum penyusunan kode

dilakukan. Unit test merupakan serangkaian test

yang

mengevaluasi setiap story. Setelah unit test

selesai dibuat,

pemikiran pengembang berfokus pada pengimplementasian

untuk melewati unit

test

berikutnya. Setelah pembuatan kode

selesai dapat langsung dilakukan pengujian. Pada tahap coding

juga dilakukan refactoring

yang merupakan suatu teknik

konstruksi dan metode untuk mengoptimalkan rancangan yaitu

dengan penyederhanaan kode untuk memudahkan orang lain

atau pengembang dalam memahami kode tersebut. Setelah tahap

pembuatan kode dilakukan selanjutnya dapat dilakukan

perancangan baik sebelum ataupun sesudah tahap tersebut, hal

ini dikarenakan adanya refactoring.

Testing

Pada bagian ini dilakukan pengujian kode dengan unit test

yang telah dihasilkan pada tahap sebelumnya. Setelah itu

dilakukan acceptance test yang disebut juga customer test yang

berfungsi untuk memastikan aplikasi yang telah memenuhi

kebutuhan pengguna.

2.6

Database

Menurut

pendapat dari Connolly

& Begg

(2010: 65), database

adalah

sekumpulan data yang secara logis saling terkait yang dirancang untuk

memenuhi kebutuhan informasi suatu organisasi

yang diatur dan dikontrol

pengaksesannya oleh database management system (DBMS)

146

2.6.1

Data Dictionary (Kamus Data)

Data dictionary atau metadata merupakan penjelasan mengenai

data itu sendiri yang mendukung program dengan data yang

independen.

Tabel 2.3 Contoh Data Dictionary

Entity

Name

Attributes

Description

Data

Type &

Length

Nulls

Multi-

valued

Staff

staffNo

Uniquely

identify a

member of

staff

5 variabel

characters

fName

First name

of staff

variabel

characters

lName

Last name

of staff

variabel

characters

position

Job title of

member of

staff

variabel

characters

sex

Gender of

member

staff

character

(M or F)

Yes

DOB

Date of

birth of

member of

staff

Date

Yes

2.7

Teknologi Mobile

Berikut merupakan penjelasan mengenai teknologi–teknologi mobile

yang sedang berkembang:

145

2.7.1

Smartphone

Mengacu pada pendapat dari Ramteke dan Choudhary (2012: 1),

smartphone menyediakan

fasilitas

internet

dan akses ke

layanan data

yang beragam.

Teknologi smartphone telah pindah ke perangkat yang

sangat visual dan menarik banyak pengguna serta memberikan banyak

fasilitas

untuk berkomunikasi. Beberapa sistem operasi yang sedang

berkembang saat ini adalah Blackberry, iOS, dan Android.

2.7.2

Native Mobile Applications

Mengacu pada pendapat Upadhyay dan Tripathi (2012: 28),

Native Mobile Applications

adalah aplikasi yang diinstal pada

smartphone

dan dikembangkan dengan bahasa pemrograman khusus.

Aplikasi mobile

ini cepat, handal, dan kinerja yang maksimal tetapi

terikat pada mobile platform

yang dikembangkan. Native mobile

applications

selalu lebih responsif dan dapat mengakses lebih fitur

hardware pada device.

2.7.3

Instant Messaging (IM)

Instant Messaging (IM) adalah sebuah aplikasi berbasis Internet

Protokol

(IP) yang memberikan kemudahan berkomunikasi antar

orang menggunakan bermacam –

macam device

yang berbeda. IM

dapat bekerja dengan mobile device, seperti digital cellular phones

dan dapat mendukung suara dan video (Rittinghouse dan Ransome,

2005: 2).

2.8

Android

Mengacu pada pendapat Nimodia dan Deshmukh

(2012: 1), Android

adalah sebuah software stack untuk perangkat mobile yang mencakup sistem

operasi, middleware dan key applications. Android memiliki platform yang

bersifat open source dan sistem

operasi

untuk perangkat mobile

berbasis

pada sistem

operasi

Linux

dan dikembangkan oleh

Google dan

Open

Handset Alliance.

146

Sistem operasi pada android ini berbasis bahasa pemrograman Java

menggunakan Android Software Development Kit (Android SDK) dan

berjalan pada Linux Kernel, dengan middleware, library, Application

Programming Interface

(API) yang ditulis dalam bahasa C, dan software

yang berjalan pada suatu kerangka aplikasi dengan menyertakan Java-

compatible libraries berbasis pada Apache Harmony, yaitu sebuah

implementasi Java bersifat open source

dikembangkan oleh Apache

Software Foundation yang terdiri dari Java Development Kit (JDK), virtual

machine dan class library.

2.8.1

Fitur Android

Android memiliki beberapa fitur yang mendukungnya, dimana

fitur-fitur tersebut terdapat pada perangkat mobile. Fitur-fitur yang

mendukung Android yaitu (Lee, 2011: 3):

Storage

Menggunakan SQLite, mesin database SQL

embedded, untuk

menyimpan data.

Connectivity

Mendukung GSM/EDGE, IDEN, CDMA,

EV-DO, UMTS,

Bluetooth, WiFi, LTE, dan WiMAX.

Messaging

Mendukung SMS dan MMS.

Web browser

Berbasis open-source WebKit, dengan Chrome’s V8 JavaScript

engine.

Media support

Mendukung media: MP3, MIDI, WAV, JPEG, PNG, dan lain-

lain.

Hardware support

Mendukung hardware: Accelerometer Sensor, Camera, Digital

Compass, Proximity Sensor, GPS.

Multi-touch

Mendukung multi-touch screens.

Multi-tasking

145

Mendukung multi-tasking applications.

Flash support

Android 2.3 mendukung Flash 10.1.

10.

Tethering

Mendukung sharing koneksi internet seperti wireless hotspot.

2.8.2

Arsitektur Android

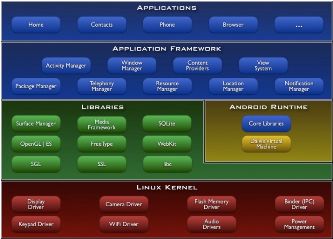

Gambar 2.20

menunjukkan komponen-komponen yang terdapat

pada sistem operasi Android yang terbagi menjadi beberapa layer.

Gambar 2.20 Arsitektur Android

(Sumber: http://developer.android.com/about/versions/index.html,

2012)

Applications

Dalam applications layer, Android akan dikirim dengan satu set

aplikasi

termasuk

email client, program SMS, kalender, peta,

browser, kontak, dan lain-lain. Semua aplikasi

ditulis

menggunakan bahasa pemrograman Java.

Application Framework

Dengan

platform

open development,

Android

menawarkan

kemampuan

pengembang

untuk membangun

aplikasi yang

sangat kaya

dan inovatif. Pengembang bebas untuk

mengambil

146

keuntungan dari hardware devices, mengakses informasi lokasi,

menjalankan

background

services, mengatur alarm,

menambahkan pemberitahuan ke status bar, dan lain-lain.

Sekumpulan services dan

sistem yang mendasari aplikasi

Android adalah:

Sekumpulan

views

yang dapat digunakan untuk

membangun aplikasi, termasuk list,

grids,

text boxes,

buttons, dan embeddable web browser.

Content providers

yang memungkinkan aplikasi untuk

mengambil data dari aplikasi lain atau untuk berbagi data

dari aplikasi itu sendiri.

Resource manager

menyediakan akses ke non-code

resources seperti localized strings, graphics, dan layout

files.

Notification manager yang memungkinkan semua aplikasi

untuk menampilkan pemberitahuan pada status bar.

Activity manager

yang mengatur siklus dari aplikasi dan

menyediakan common navigation backstack.

Libraries

Android mencakup sekumpulan library C/C++ yang digunakan

oleh berbagai komponen dari sistem Android. Beberapa library

yang digunakan adalah:

System C library digunakan untuk embedded Linux-based

devices.

Media Libraries untuk memutar audio dan video.

Surface Manager

untuk menyediakan pengaturan

tampilan.

LibWebCore sebuah mesin web browser modern.

Scene Graph Library (SGL)

untuk kemampuan

menampilkan grafik dua dimensi.

3D libraries

termasuk OpenGL untuk kemampuan

menampilkan grafik tiga dimensi.

SQLite untuk dukungan dalam database.

145

Android Runtime

Android yang mencakup sekumpulan core libraries

yang

menyediakan sebagian besar fungsi pada bahasa pemrograman

Java. Android Runtime juga termasuk Dalvik virtual machine,

yang memungkinkan setiap aplikasi Android untuk berjalan

dalam proses sendirinya. Dalvik adalah mesin virtual

khusus

dirancang khusus untuk android dan dioptimalkan untuk battery-

powered device mobile dengan memori yang terbatas dan CPU.

Linux Kernel

Android bergantung pada versi

Linux

2.6 Kernel

untuk sistem

inti

seperti keamanan, manajemen

memori, manajemen proses,

network stack, dan driver model. Kernel juga bertindak sebagai

abstraction layer antara hardware dan dari stack yang lain.

2.8.3

Komponen Aplikasi Android

Android memiliki 4 (empat) komponen pemrograman. Setiap

komponen memiliki peran yang berbeda-beda. Masing-masing

komponen memiliki siklus

hidup sendiri-sendiri yang mengatur kapan

komponen dibuat dan bagaimana komponen dihapus. Berikut ini

adalah 4 (empat) jenis komponen dalam aplikasi android:

Activities

adalah suatu komponen yang menyediakan layar

dimana pengguna dapat berinteraksi untuk menjalankan fungsi

tertentu.

Services

Services adalah komponen aplikasi yang berjalan di background

untuk

menjalankan proses yang memerlukan waktu cukup lama.

Services tidak memiliki tampilan.

Content Providers

146

Content Providers

bertugas untuk

mengelola sekumpulan data

aplikasi yang terbagi (shared). Datanya dapat disimpan dalam

file

sistem, database SQLite atau lokasi penyimpanan lainnya.

Dengan adanya Content Providers ini,

aplikasi lain dapat

mengakses data yang diperlukan tanpa perlu mengetahui

bagaimana data tersebut disimpan. Content

provider

juga dapat

digunakan untuk menulis dan membaca data pribadi yang tidak

dibagikan (tidak shared).

Broadcast Receivers

Broadcast receivers adalah suatu komponen aplikasi yang

menanggapi broadcast. Contoh broadcast

yang dikirim oleh

sistem operasi Android adalah pemberitahuan ada aplikasi baru

yang terinstal atau ter-update, layar mati, ada SMS atau telepon

masuk, dan lain-lain. Broadcast receiver juga tidak memiliki

tampilan, tetapi dapat menjalankan suatu activity atau

menampilkan pemberitahuan.

2.8.4

Versi Android

Sejak pertama kali muncul sampai sekarang, Android telah

memiliki sejumlah pembaharuan. Pembaharuan ini dilakukan untuk

memperbaiki bug

dan menambah fitur-fitur yang baru. Versi-versi

yang ada pada android yaitu:

Android Beta

Pada tanggal 5 November 2007, Google merilis Android

pertama kali yang diberi nama Android Beta, tetapi versi ini

tidak digunakan secara komersil pada alat tertentu.

Android versi 1.0

Pada tanggal 21 November 2008, Goggle merilis kembali

Android versi 1.0. Android versi ini dilengkapi dengan fitur

Gmail Google Talk, Instant Messaging, Media Player, dan lain-

lain.

Android versi 1.1

145

Pada tanggal 9 Maret 2009, Google merilis Android versi

1.1. Android ini dilengkapi dengan pembaruan estetis pada

aplikasi, jam alarm, voice search, pengiriman pesan dengan

Gmail, dan pemberitahuan e-mail.

Android versi 1.5 (Cupcake)

Pada pertengahan Mei 2009, Google kembali merilis

telepon seluler dengan menggunakan Android dan SDK

(Software Development Kit). Terdapat beberapa pembaruan

termasuk juga penambahan beberapa fitur dalam seluler versi

ini, yaitu kemampuan merekam dan menonton video dengan

kamera, mengunggah video ke youtube

dan gambar ke Picasa

langsung dari telepon, dukungan Bluetooth A2DP, kemampuan

terhubung secara otomatis ke headset

Bluetooth, animasi layar,

dan keyboard pada layar yang dapat disesuaikan sistem.

Android versi 1.6 (Donut)

Donut

(versi 1.6) dirilis pada

September 2009 dengan

menampilkan proses pencarian yang lebih baik dibanding

sebelumnya, penggunaan baterai indikator dan kontrol applet

VPN. Fitur lainnya adalah galeri yang memungkinkan pengguna

untuk memilih foto yang akan dihapus; kamera, camcorder dan

galeri yang dintegrasikan; CDMA / EVDO, 802.1x, VPN,

Gestures, dan Text-to-speech engine; kemampuan dial kontak;

teknologi text to change speech

(tidak tersedia pada semua

ponsel; pengadaan resolusi VWGA.

Android versi 2.0/2.1 (Eclair)

Pada 3 Desember 2009 kembali diluncurkan ponsel

Android dengan versi 2.0/2.1 (Eclair), perubahan yang

dilakukan adalah pengoptimalan hardware, peningkatan Google

Maps 3.1.2, perubahan UI dengan browser baru dan dukungan

HTML5, daftar kontak yang baru, dukungan flash untuk kamera

3,2 MP, digital Zoom, dan Bluetooth 2.1.

146

Android versi 2.2 (Froyo: Frozen Yoghurt)

Pada 20 Mei 2010, Android versi 2.2 (Froyo) diluncurkan.

Perubahan-perubahan umumnya terhadap versi-versi

sebelumnya antara lain dukungan Adobe Flash 10.1, kecepatan

kinerja dan aplikasi 2 sampai 5 kali lebih cepat, intergrasi V8

JavaScript engine

yang dipakai Google Chrome

yang

mempercepat kemampuan rendering pada browser, pemasangan

aplikasi dalam SD Card, kemampuan WiFi Hotspot portabel,

dan kemampuan pembaruan secara otomatis dalam aplikasi

Android Market.

Android versi 2.3 (Gingerbread)

Pada 6 Desember 2010, Android versi 2.3 (Gingerbread)

diluncurkan. Perubahan-perubahan umum yang didapat dari

Android versi ini antara lain peningkatan kemampuan

permainan (gaming), peningkatan fungsi copy paste, desain

ulang layar antar muka (User Interface), dukungan format video

VP8 dan WebM, efek audio

baru (reverb, equalization,

headphone virtualization,

dan bass boost), dukungan

kemampuan Near Field Communication (NFC), dan dukungan

jumlah kamera yang lebih dari satu.

Android versi 3.0/3.1 (Honeycomb)

Android Honeycomb

dirancang khusus untuk tablet.

Android versi ini mendukung ukuran layar yang lebih besar.

User Interface

pada Honeycomb

juga berbeda karena sudah

didesain untuk tablet. Honeycomb

juga mendukung multi-

processor dan juga akselerasi perangkat keras (hardware) untuk

grafis. Tablet

pertama yang dibuat dengan menjalankan

Honeycomb

adalah Motorola Xoom. Perangkat tablet

dengan

platform Android 3.0 telah banyak hadir di Indonesia. Perangkat

yang pertama muncul bernama Eee Pad Transformer

produksi

dari Asus yang masuk pasar Indonesia pada Mei 2011.

10.

Android versi 4.0 (ICS: Ice Cream Sandwich)

145

Diumumkan pada tanggal 19 Oktober 2011, membawa

fitur Ice Cream Sandwich

untuk smartphone dan menambahkan

fitur baru termasuk membuka kunci dengan pengenalan wajah,

jaringan data pemantauan penggunaan dan kontrol, terpadu

kontak jaringan sosial, perangkat tambahan fotografi, mencari e-

mail secara offline, dan berbagi informasi dengan menggunakan

NFC. Ponsel pertama yang menggunakan sistem operasi ini

adalah Samsung Galaxy Nexus.

11.

Android versi 4.1 (Jelly Bean)

Android Jelly Bean

yang diluncurkan pada acara Google

I/O lalu membawa sejumlah keunggulan dan fitur baru.

Penambahan baru diantaranya meningkatkan input keyboard,

desain baru fitur pencarian, user interface

yang baru dan

pencarian melalui voice search yang lebih cepat.

12.

Android versi 4.4 (KitKat)

Android KitKat merupakan sistem operasi android terbaru,

Google resmi telah meluncurkan sistem operasi ini pada tanggal

31 Oktober 2013. Sistem operasi ini memiliki keunggulan yaitu

dapat berjalan dengan nyaman pada perangkat yang memiliki

RAM sebesar 512MB, sementara rata-rata smartphone

telah

memiliki RAM diatas 2GB. Selain itu versi terbaru dari sistem

operasi Android ini memiliki desain tampilan

yang berbeda dari

sebelumnya.

2.8.5

Android Software Development Kit (SDK)

Android SDK berisi debugger, libraries, emulator,

dokumentasi, sample code, dan tutorial. SDK ini merupakan add-on

Java Development Kit (JDK) dan memiliki plug-in terintegrasi untuk

Eclipse IDE (Lee, 2011: 10). Beberapa fitur yang terdapat pada

Android SDK (Meier, 2010: 6):

Tidak ada proses perizinan , distribusi, atau pengembangan

biaya atau persetujuan proses rilis.

146

Wi-Fi akses hardware.

GSM, EDGE, dan 3G untuk telepon atau mengirim data,

memungkinkan untuk membuat atau menerima panggilan atau

pesan SMS, atau mengirim dan mengambil data di jaringan

mobile.

Komprehensif API untuk layanan berbasis lokasi seperti GPS.

Pengaturan

multimedia hardware, termasuk pemutaran dan

merekam dengan kamera dan microphone.

API untuk menggunakan sensor hardware, termasuk

accelerometer dan kompas.

Libraries menggunakan Bluetooth untuk mengirim data peer-to-

peer.

IPC message passing.

Shared data stores

10.

Latar belakang dari aplikasi dan proses.

11.

Home-screen Widgets, Live Folders, dan Live Wallpaper.

12.

Kemampuan untuk mengintegrasikan hasil pencarian aplikasi ke

dalam pencarian sistem.

13.

Terintegrasi open-source HTML5 WebKit-based browser.

14.

Mendukung untuk aplikasi yang mengintegrasikan map controls

sebagai bagian dari user interface.

15.

Mobile-optimized hardware-accelerated graphic, termasuk

library path-based

grafik 2D dan mendukung untuk grafik 3D

menggunakan OpenGL ES 2.0.

16.

Media libraries

untuk bermain dan merekam berbagai audio

atau video atau format gambar.

17.

Lokalisasi melalui dynamic resource framework.

18.

Suatu framework aplikasi yang mendorong penggunaan kembali

komponen aplikasi dan penggantian aplikasi asli.

2.8.6

Android Development Tools (ADT)

ADT adalah plug-in

untuk Eclipse yang memudahkan dalam

pengembangan Android dengan menghubungkan developer tools,

145

termasuk emulator

dan .class-to-.dex converter, langsung di dalam

IDE (Meier, 2010: 20).

Dengan menggunakan ADT sebagai plug-in untuk Eclipse dapat

melakukan (Meier, 2010: 20):

Android Project Wizard

menyederhanakan dalam pembuatan

proyek baru dan termasuk template aplikasi dasar

Forms-based manifest, layout, dan resource editors

untuk

membantu membuat, mengubah, dan validasi sumber XML.

Membangun secara langsung Android

Projects, konversi untuk

Android executables

(.dex), pengemasan untuk

package files

(.apk), dan instalasi package pada Dalvik virtual machine.

Android Virtual Device manager, dapat membuat dan mengatur

virtual devices hosting emulator

yang menjalankan keluaran

tertentu dalam sistem operasi Android dan mengatur memory

constraint.

Emulator Android, termasuk untuk mengendalikan tampilan

emulator dan pengaturan koneksi jaringan, dan kemampuan

untuk menyimulasikan telepon masuk dan pesan SMS.

Dalvik Debug Monitoring Service (DDMS), yang termasuk port

forwarding, stack, heap, dan thread viewing, detil proses, dan

fasilitas screen-capture.

Akses ke perangkat atau file

sistem emulator, memungkinkan

untuk menavigasi folder tree dan transfer files.

Runtime debugging, dapat mengatur breakpoints dan view call

stacks.

Semua Android atau Dalvik log dan console outputs.

2.9

Social Media

2.9.1

Pengertian

Dalam jurnalnya Exploring Social Responsibilty Through Social

Media

menurut Sourav Gupta adalah sebuah media untuk melakukan

interaksi sosial yang menggunakan teknik komunikasi yang terukur

dan “highly accessible” atau mudah diakses. Social media

146

menggunakan teknologi berbasis web dan mobile

untuk mengubah

komunikasi ke dalam dialog interaktif (2011).

Menurut

Andreas Kaplan dan Michael Haenlain (2010: 20),

mendefinisikan bahwa social media

sebagai “sebuah kelompok

aplikasi berbasis internet yang terbangun di atas dasar ideologi dan

teknologi Web 2.0 dan yang memungkinkan pembuatan dan

pertukaran user-generated content”.

Menurut Carolyn Elefant menyebutkan

bahwa sebagai bagian

dari generasi baru aplikasi Web 2.0, social media

menggambarkan

sebuah teknologi yang memfasilitasi informasi interaktif dan sebuah

konten yang dapat dibuat dan dikolaborasi oleh seorang pengguna satu

sama lain dan memungkinkan pengguna untuk berinteraksi tanpa

dibatasi oleh ruang dan waktu (2011).

2.9.2

Ciri-ciri Dasar Social Media

Menurut Gamble (2002), dalam sebuah buku yang berjudul

Communication Works, 7th

Edition

disebutkan bahwa

social

media

mempunyai 4 ciri-ciri dasar sebagai berikut:

Pesan yang disampaikan tidak hanya untuk satu orang saja

namun bisa ke berbagai orang.

Pesan yang disampaikan bebas tanpa melalui Gatekeeper.

Pesan yang disampaikan cenderung lebih cepat dibandingkan

media lain.

Waktu interaksi ditentukan oleh penerima pesan.

2.9.3

Jenis-jenis Social Media

Kaplan dan Haenlain kemudian mengklasifikasikan berbagai

jenis social media menjadi 6 (enam) jenis, yaitu:

Proyek kolaborasi

Dimana user

dapat mengubah, menambah, dan menghapus

konten-konten yang ada pada website

tersebut. Contohnya

Wikipedia.

Blog dan microblog

145

Memungkinkan user dapat menyampaikan pendapat, pemikiran,

gagasan, mengkritik dan memberi saran. Contohnya melalui

Twitter, Plurk, yahoo Koprol.

Konten

Untuk saling berbagi konten-konten media, seperti video, ebook,

gambar, dokumen. Contohnya Youtube,

Flick, 4shared,

Slideshare.

Situs jejaring sosial

Memungkinkan pengguna saling terhubung satu sama lain

dengan cara saling terhubung dengan informasi pribadi .

Contohnya Facebook, Friendster, Fufei.

Virtual Game World

Game virtual yang mereplikasikan lingkungan ke dalam bentuk

3D, sehingga user

dapat saling berinteraksi seperti di dunia

nyata. Misalnya game

online

seperti Point Blank, Digimon,

Lineage.

Virtual Social World

Hampir sama dengan virtual

game

world, bedanya aplikasi ini

lebih bebas dan mengarah ke kehidupan social. Contohnya

Second Life, The Sims.

2.9.4

Fungsi Social Media

Menurut H.Keitzmann, Hermkens, McCarthy, & S.Silvestre

(2011: 243) dalam artikelnya berjudul:

“Social media? Get serious!

Understanding the functional building blocks of social media”, Ada

tujuh macam fungsi dari social media:

Identity

Menggambarkan

sejauh mana

pengguna

mengungkapkan

identitas

mereka

dalam pengaturan

media sosial. Hal ini

mencakup informasi seperti nama, usia, jenis kelamin, profesi,

lokasi, dan juga

informasi yang mendeskripsikan

pengguna

dengan cara tertentu.

146

Conversations

Menggambarkan sejauh mana pengguna

berkomunikasi dengan

pengguna lain

dalam pengaturan

media sosial. Banyak

situs

media sosial

yang

dirancang terutama

untuk memfasilitasi

percakapan antara individu-individu dan kelompok.

Sharing

Menggambarkan sejauh mana pengguna melakukan pertukaran,

pendistribusian, dan menerima

konten. Istilah

“sharing” sering

menyiratkan

bahwa

pertukaran konten

antar pengguna

sangat

penting.

Presence

Menggambarkan sejauh mana

pengguna dapat

mengetahui

apakah

pengguna

lainnya

dapat diakses/online. Ini termasuk

mengetahui

di mana lokasi pengguna yang lain di dunia maya

atau dunia nyata.

Relationship

Menggambarkan sejauh mana

pengguna

dapat

berhubungan

dengan pengguna lain.

Reputation

Menggambarkan sejauh mana pengguna dapat

mengidentifikasi

orang lain, termasuk diri mereka sendiri.

Groups

Menggambarkan sejauh mana

pengguna dapat

membentuk

communities dan subcommunities.

2.10

Java Script Object Notation (JSON)

JSON

merupakan suatu format teks yang tidak bergantung pada bahasa

pemrograman apapun karena menggunakan bahasa yang umum dan dapat

digunakan oleh programmer yang menggunakan C, C++, C#, Java, JavaScript,

Perl, Python dan lain–lain.

Beberapa bentuk yang digunakan di dalam JSON

adalah:

Object

145

Object adalah sepasang nama atau nilai yang tidak terurutkan. Object

dimulai dengan kurung kurawal buka ( { ) dan diakhiri dengan kurung

kurawal tutup ( } ). Pada setiap nama diikuti dengan titik dua (: ) dan

setiap pasangan nama atau nilai dipisahkan oleh koma ( , ).

Array

Array adalah kumpulan nilai yang terurutkan dan memiliki

komponen–komponen yang mempunyai tipe data sama. Array dimulai

dengan kurung kotak buka ( [ ) dan diakhiri dengan kurung kotak

tutup ( ] ). Pada setiap nilai dipisahkan oleh koma ( , ).

Value

Value dapat berupa string, angka, object, array, true, false, atau null.

Struktur–struktur tersebut dapat disusun dengan bertingkat.

String

adalah kumpulan dari nol atau lebih karakter Unicode, yang

dibungkus dengan tanda kutip ganda. Di dalam string dapat digunakan

dapat digunakan backslash escapes ( \ ) untuk membentuk karakter

khusus. Sebuah karakter mewakili karakter tunggal pada string. String

sangat mirip dengan string C atau Java.

Number

sangat mirip dengan number

di C atau Java, kecuali format

oktal dan heksadesimal tidak digunakan.

2.11

MongoDB

Menurut Plugge, Membrey, dan Hawkins (2010: 3), Mongo (berasal dari

kata humongous) merupakan bentuk database baru yang tidak memiliki konsep

tabel, skema, SQL, atau kolom. Secara singkat, MongoDB berbeda dengan

RDBMS (Relational Database Management System) yang biasanya dipakai

sebagai database. Pada umumnya database

(MySQL, PostgressSQL,

ORACLE, SQLite, MS SQL SERVER, dan lain-lain) didesain untuk dapat

digunakan untuk menampung semua tipe data. Untuk membuat sebuah data

kompleks yang berukuran kecil, diperlukan 5 (lima) tabel dan pada akhirnya

menarik dan mengelompokkan mereka lagi.

146

Sedangkan MongoDB merupakan database

yang didesain untuk tugas

pada dokumen dibanding pada kolom, bekerja dengan cepat, massively

scalable, dan mudah digunakan. Untuk mencapai kelebihan-kelebihan tersebut,

maka MongoDB tidak cocok digunakan pada situasi tertentu, misalnya

kurangnya transaction support

dimana berarti tidak akan digunakan pada

aplikasi akuntansi. MongoDB menyediakan database

berorientasi dokumen

yang kaya dapat mengoptimalkan kecepatan dan skalabilitas data.

MongoDB dan JSON memiliki kesamaan yaitu menyimpan semua data

pada satu dokumen, tidak seperti RDBMS yang sangat terstrukturisasi dengan

menggunakan beberapa tabel untuk menyimpan data secara individual. JSON

sangat efektif bagi database yang tidak memiliki skema karena dokumen dapat

diperbaharui secara individual atau diubah secara independen. Selain itu, JSON

juga menyediakan fitur yang sangat membantu yaitu mampu mengelompokkan

data yang sama pada satu tempat. Sebenarnya MongoDB tidak menggunakan

JSON, melainkan BSON (Binary JSON). Penggunaaan BSON tidak mengubah

bagaimana cara menjalankan data, tetapi BSON mempercepat pemrosesan dan

pencarian data. Kelebihan BSON dibanding JSON salah satunya yaitu

kemampuan untuk menambahkan tipe-tipe untuk menangani data binari.

Alasan untuk menggunakan BSON yaitu MongoDB didesain untuk cepat,

bukan untuk efisiensi dalam penggunaan space (tetapi tidak boros space juga).

Secara singkat, BSON lebih mudah untuk traverse (contoh: look through) dan

pengindeksan secara cepat. Walaupun BSON menggunakan sedikit lebih

banyak disk space dibanding JSON, tetapi hal tersebut tidak dipermasalahkan

karena harga disk

tidak terlalu mahal dan MongoDB dapat scale across

machines.

Alasan kedua mengapa harus memakai BSON yaitu begitu mudah dan

cepat dalam mengkonversi BSON ke dalam format data murni dari bahasa

pemrograman. Apabila menggunakan JSON, maka diperlukan konversi tingkat

tinggi (high-level conversion) untuk mengkonversi ke dalam beberapa bahasa

pemrograman yang disediakan oleh MongoDB (contohnya C, C++, C#,

Phyton, Ruby, PHP) dan berbeda satu sama yang lain. Dengan menggunakan

format binari, struktur data murni dapat dibuat dengan cepat untuk setiap

bahasa pemrograman.

145

Kelebihan MongoDB yang lain yaitu memiliki database yang lebih dari

satu. Apabila satu database mengalami kegagalan atau kerusakan, maka masih

ada database

duplikat yang lain yang bisa dikembalikan. MongoDB juga

menyediakan fitur identifier yang berbeda-beda pada dokumen. Identifier

ini

disebut dengan _id. MongoDB akan generate

sebuah nilai unik pada setiap

data atau bisa juga membuat nilai yang unik secara manual. Tetapi membuat

nilai unik secara manual menjadi tidak efektif apabila saat ada perubahan dari

10 digit menjadi 13 digit. Maka dari itu, MongoDB sangat membantu dalam

membuat identifier yang unik.

Di dalam MongoDB juga terdapat collections yang dikenal sebagai tables

di RDBMS. Tetapi collections

berbeda dengan tables. Perbedaannya terletak

pada isinya. Misalnya terdapat sebuah collection

yang bernama DVD. Dalam

collection tersebut tidak hanya berisi tentang DVD saja, tetapi dapat juga berisi

tentang CD, tapes, dan lain-lain. Dengan kata lain, tidak ada batasan dalam

memasukan data ke dalam collection

tersebut. Sedangkan di RDBMS, tabel

hanya boleh dimasukkan data yang sudah didefinisikan. Di dalam MongoDB,

collection sangat sederhana, yaitu pengelompokkan data yang mirip. Misalnya

DVD, CD, tape collections memiliki kesamaan yaitu memiliki nama penyanyi,

album, dan isi album. Semuanya tergantung pada dokumen apa sajakah yang

akan disimpan pada collection

yang sama tersebut. Database

di dalam

MongoDB dapat disebut dengan collections of collections, yaitu kumpulan dari

beberapa collections.

Di dalam MongoDB terdapat master database

dan slave database

dimana master database merupakan database utama dari semua data dan slave

database

merupakan replika dari master database. Fungsi dari slave database

yaitu untuk memungkinkan akses database kapan dan dimana saja tanpa perlu

mengkhawatirkan adanya kegagalan dalam master database

karena slave

database

dapat menggantikannya. Salah satu kekuatan/keuntungan dari

MongoDB yaitu konsep replikasi pasangan, mirip dengn master-slave setup,

tetapi perbedaannya yaitu pada 2 buah server akan secara otomatis menentukan

yang mana yang akan menjadi master

dan yang mana akan menjadi slave.

Apabila ada satu server

mengalami kegagalan, maka kedua server akan secara

otomatis memperbaiki server yang gagal untuk normal kembali.

146

Fitur yang lain yaitu sharding

yang dapat dibedakan menjadi manual

sharding

dan auto sharding. Cara kerja manual sharding adalah membuat 2

buah master database dan sebagian data akan disimpan pada salah satu master

database dan sebagiannya lagi akan disimpan di master database

yang lain.

Manual sharding mewajibkan pengguna

untuk mengetahui data apa saja yang

tersimpan pada kedua master database tersebut. Apabila menggunakan cara

tersebut, maka sudah kehilangan fitur yang disediakan oleh MongoDB, yaitu

simplicity.

Berbeda dengan manual sharding, pada auto sharding MongoDB akan

mengatur semua data yang tersimpan pada database termasuk pembagian dan

pengombinasian. MongoDB menyakinkan data tersimpan sesuai tempatnya dan

queries dijalankan dan digabung seefisiennya.

2.11.1 Desain Database MongoDB

Seperti yang sudah disebutkan sebelumnya bahwa MongoDB

merupakan database

yang tidak memiliki relasi dan skema, yang

berarti tidak terikat pada kolom atau tipe data database tertentu seperti

pada RDBMS yang sudah sering ditemukan. Keuntungan yang paling

besar dari implementasi tersebut yaitu data yang sangat fleksibel

karena data tidak terikat pada struktur tertentu. Dengan kata lain,

sebuah collection dapat terdiri beberapa atau ribuan dokumen dengan

struktur yang berbeda-beda.

Berikut merupakan contoh bentuk dokumen dari database non-relasi:

"Type": "CD",

"Artist": "Nirvana",

"Title": "Nevermind",

"Genre": "Grunge",

"Releasedate": "1991.09.24",

"Tracklist": [

{

"Track": "1",

"Title": "Smells Like Teen Spirit",

"Length": "5:02"},

{

"Track": "2",

"Title": "In Bloom",

"Length": "4:15"}]

145

Di dalam MongoDB, collection

dapat diberi index

secara

manual yang berfungsi agar meningkatkan kecepatan pada saat

pencarian data karena query

tidak perlu untuk menjelajahi seluruh

database. Setelah disimpan, dapat menggunakan line

berikut untuk

mencari data yang diinginkan:

db.systems.indexes.find()

2.11.2 Navigasi Database

Pada database

SQL diperlukan pembentukan database

terlebih

dahulu sebelum dilakukan input data-data. Berbeda dengan database

di MongoDB, ketika data dimasukkan, database akan secara otomatis

terbentuk. MongoDB juga bersifat case sensitive.

Tabel 2.4

menjelaskan beberapa sintaks dasar yang digunakan dalam

MongoDB:

Tabel 2.4 Sintaks Dasar MongoDB

Fungsi

Sintaks

Untuk membuat database baru

atau mengubah database yang

akan dipakai.

>use nama_database

Untuk menampilkan seluruh

database yang sudah ada/dibuat.

>show dbs

Untuk menampilkan collections

yang ada di dalam database

>show collections

Untuk insert, data disimpan

dalam format BSON (Binary

JSON).

Ada beberapa cara untuk

memasukkan data ke dalam

collections, salah satunya yaitu

dengan mendefinisikan data

terlebih dahulu kemudian

disimpan ke dalam collections

>document =({

"Type":"Book",

"Title":"Definitive Guide

to MongoDB,the",

"ISBN":"987-1-4302-

3051-9",

"Publisher":"Apress",

"Author":

["Membrey,Peter",

146

atau dengan mengetik dokumen

ketika menggunakan fungsi

insert.

"Plugge,Eelco","Hawkins,

Tim" ]} )

db.media.insert(document)

Cara yang lain yaitu secara

langsung memasukkan data

secara langsung tanpa

mendefinisikan data terlebih

dahulu.

>db.media.insert({

"Type":"CD",

"Artist":"Nirvana",

"Title": "Nevermind"

})

2.12

. Global Positioning System (GPS)

Mengacu pada pendapat Meduri dan Brahmanandam (2012: 445), Global

Positioning System

(GPS) adalah satelit berbasis sistem navigasi

radio untuk

memberikan informasi posisi yang akurat dengan waktu

yang tepat. Biasanya,

akurasi GPS dibatasi oleh beberapa faktor seperti

lingkungan, penerima, dan

kesalahan berbasis satelit.

2.13

Java

Berdasarkan pendapat Schildt (2005), Java adalah bahasa pemrograman

yang mendukung Object Oriented Programming

(OOP). Aplikasi Java

biasanya dapat dikompilasi menjadi bytecode (file kelas) yang dapat berjalan di

Java Virtual Machine (JVM) manapun walaupun berbeda dalam arsitektur

komputer.

Bahasa pemrograman Java memiliki beberapa kelebihan dibandingkan

beberapa bahasa pemrograman lain. Beberapa kelebihan dari Java adalah:

Multiplatform

Java dapat dijalankan dibeberapa platform atau sistem operasi komputer,

yang tidak terikat pada arsitektur tertentu. Sesuai dengan prinsip write

once, run anywhere.

Object Oriented Programming (OOP)

Bahasa Java merupakan bahasa pemrograman yang mendukung

pemodelan berorientasi objek karena pada Java mengutamakan dalam

pembuatan objek, manipulasi objek, dan membuat objek bekerja sama.

145

Library yang lengkap

Java memiliki library

yang lengkap dan mempermudah dalam

penggunaan oleh para pembangun untuk membangun aplikasinya.

Berdasar C++

Memiliki sintaks seperti bahasa pemrograman C++.

2.14

Eclipse

Eclipse adalah sebuah software yang bersifat terbuka dan multi-bahasa.

Eclipse meliputi Integrated Development Environment

(IDE) dan sistem

extensible plug-in. Dapat digunakan untuk mengembangkan berbagai jenis

aplikasi, dengan menggunakan bahasa seperti Java, Ada, C, C++, COBOL,

Python dan lain-lain (Lee, 2011: 7).

Eclipse mengijinkan ekstensi tambahan dari pihak third-party

dan

merupakan suatu IDE karena menyediakan tools

untuk mengatur workspace;

dapat membangun, menjalankan dan debug

aplikasi; dan juga melakukan

penyesuaian terhadap pemrograman.

Menurut Steinberg et. al. (2008), Eclipse adalah sebuah open source

software

yang berguna untuk menyediakan tool platform yang sangat

terintegrasi. Dalam penggunaannya Eclipse terdiri dari core project

dimana

yang berisi generic framework untuk tool integration

dan sebuah Java

development environment. Proyek pada Eclipse terimplementasikan pada Java

dan dapat dijalankan pada beberapa sistem operasi meliputi Windows, Mac

OSX dan Linux.

Sifat-sifat dari Eclipse:

Multi-platform

Target sistem operasi Eclipse adalah Microsoft Windows, Linux,

Solaris, AIX, HP-UX, dan Mac OS X.

Multi-language

Eclipse dikembangkan dengan bahasa pemrograman Java, akan tetapi

Eclipse mendukung pengembangan aplikasi berbasis bahasa

pemrograman lainnya, seperti C/C++, Cobol, Python, Perl, PHP,

dan lain sebagainya.

146

Multi-role

Selain sebagai IDE untuk pengembangan aplikasi, Eclipse pun bisa

digunakan

untuk aktivitas

dalam

siklus pengembangan perangkat

lunak, seperti dokumentasi, test perangkat

lunak, pengembangan web,

dan lain sebagainya.

Eclipse

pada

saat

ini

merupakan

salah

satu

IDE

favorit

dikarenakan

gratis

dan

open source,

yang berarti

setiap

orang boleh

melihat

kode

pemrograman

perangkat

lunak ini. Selain itu, kelebihan dari Eclipse yang

membuatnya populer adalah kemampuannya

untuk

dapat

dikembangkan

oleh

pengguna dengan

komponen

yang dinamakan plug-in.

2.15

Image Processing

Menurut Gonzalez dan Woods (2007: 23) dalam bukunya Digital Image

Processing 3

Edition

sebuah gambar (image) dapat didefinisikan berupa

fungsi dua dimensi, f (x, y), dimana x dan y

merupakan koordinat spasial dan f

merupakan fungsi intensitas gambar dari titik tersebut. Ketika nilai x, y, f

terdefinisi maka disebut gambar digital (digital image). Pengolahan citra digital

(digital image processing) merupakan pengolahan gambar digital

menggunakan komputer digital.

Kusumanto dan Tompunu (2011: 1) mendefinisikan pengolahan citra

digital adalah sebuah disiplin ilmu yang mempelajari tentang teknik-teknik

mengolah citra. Citra yang dimaksud adalah gambar diam (foto) maupun

gambar bergerak. Sedangkan digital mempunyai maksud bahwa pengolahan

citra/gambar dilakukan menggunakan komputer. Kusumanto dan Tompunu

mengklasifikasikan citra digital menjadi 3 jenis yaitu color image

atau RGB

(Red, Green, Blue), black and white dan binary image.

Gonzalez dan Woods (2007: 47) mendefinisikan langkah-langkah yang

mendasar pada pengolahan citra digital, yaitu:

Image acquisition: proses mendapatkan sebuah gambar. Proses ini akan

menjadi lebih mudah apabila gambar yang didapat sudah berupa gambar

digital.

Image enhancement: proses memperbaiki gambar agar hasilnya dapat

digunakan untuk aplikasi yang lebih spesifik. Image enhancement dibagi

menjadi dua metode yaitu:

145

Spatial domain method, metode yang mengacu pada pendekatan

manipulasi secara langsung dari pixel pada gambar.

Frequency domain method, metode yang mengacu pada

modifikasi fourier transform.


restoration: proses memperbaiki tampilan dari sebuah gambar.

Berbeda dengan image

enhancement, image

restoration

lebih objektif

karena berdasar pada model perhitungan matematika/ peluang dari

gambar.

Color image processing: proses, konsep dasar pewarnaan gambar dalam

area digital.

Wavelets and multiresolution processing: merupakan proses dasar dari

merepresentasikan gambar dalam beberapa derajat resolusi.

Compression: berhubungan dengan teknik mengurangi jumlah memori

yang dibutuhkan untuk menyimpan sebuah gambar ataupun bandwidth

yang dibutuhkan untuk mengirim data gambar.

Morphological

processing: berhubungan dengan teknik untuk

mengekstrak komponen

gambar yang berguna untuk representasi dan

deskripsi dari sebuah bentuk.

Segmentation: proses membagi-bagi gambar menjadi bagian atau objek.

Representation and description:

10.

Recognition: proses mengidentifikasi label dari sebuah objek berdasarkan

deskriptor yang didapat.

2.16

Histogram Processing

2.16.1

Pengertian Histogram

Histogram merupakan representasi grafis dari distribusi intensitas

gambar, serta pertimbangan jumlah piksel dari setiap nilai intensitas gambar.

Metode seperti Histogram Comparison (Anonim2, 2013) adalah satu

contohnya.

2.16.2

Histogram Comparison

Metode Histogram Comparison memiliki 4

(empat) metriks

yang berbeda untuk menghitung persamaan dari dua gambar. Untuk

146

membandingkan dua histogram (H

dan H2

), maka harus dilakukan

pemilihan

salah satu metrik perhitungan (d (H1

, H2)). Metriks Chi-

Square merupakan salah satu contoh dari metode tersebut.

Metrik ini mengukur kesamaan dari dua gambar dengan

parameter numerik histogram kedua gambar yang bersangkutan. Jika

d adalah nilai perbandingan dari histogram, h1 dan h2 adalah dua

gambar yang bersangkutan, I adalah saluran warna yang ada maka

perbandingan parameter numeric kedua histogram dengan

menggunakan Chi-Square adalah:

Gambar 2.21 Rumus Histogram

2.17

Augmented Reality

2.17.1

Pengertian Augmented Reality

Menurut Perey (2011), Visi kami di masa depan adalah bahwa

setiap materi yang dicetak, dimulai dari poster, paket yang dikirim,

halaman dari koran, majalah atau buku, dapat memberikan nilai bila

dikombinasikan dengan kamera, algoritma

dapat mendeteksi isi

halaman dan platform

yang mengambil data digital yang

berhubungan. Kombinasi dari sistem AR (Augmented Reality) dengan

media cetak akan memberikan nilai lebih dibandingkan dengan

sesuatu yang hanya dicetak saja atau konten digital saja.

Menurut Suryawinata (2010), Augmented Reality

(AR) adalah

kombinasi antara dunia maya (virtual) dan dunia nyata (real) yang

dibuat oleh komputer. Obyek virtual

dapat berupa teks, animasi,

model 3D atau video yang digabungkan dengan lingkungan

sebenarnya

sehingga pengguna merasakan obyek virtual

berada

dilingkungannya. AR adalah cara baru dan menyenangkan dimana

manusia berinteraksi dengan komputer, karena dapat membawa obyek

virtual ke lingkungan pengguna, memberikan pengalaman visualisasi

145

yang alami dan

menyenangkan. Sistem ini berbeda dengan Virtual

Reality (VR), yang sepenuhnya merupakan virtual environment.

Dengan bantuan teknologi augmented reality

lingkungan nyata

disekitar kita akan dapat berinteraksi dalam bentuk digital (virtual).

Informasi informasi tentang obyek dan lingkungan disekitar kita dapat

ditambahkan kedalam sistem augmented reality

yang kemudian

informasi tersebut ditampilkan diatas layer

dunia nyata secara real-

time seolah-olah informasi tersebut adalah nyata.

Augmented Reality

merupakan salah satu cabang di bidang

teknologi yang belum terlalu lama, namun memiliki perkembangan

yang sangat cepat. Perkembangan augmented reality pada industri

mobile phone juga mempunyai perkembangan yang paling cepat.

2.17.2

Augmented Reality Location Based Tracking

Augmented Reality

ini berbasiskan metode tracking pada

informasi geo-location

yang diterima dari sensor lokasi (longitude,

latitude, altitude, compass bearing, accelerometer

untuk membaca

pitch dan roll) yang ada pada perangkat. Istilah ini digunakan untuk

membuat perbedaan antara sistem yang hanya bergantung pada sensor

lokasi dengan sistem yang dapat melacak objek menggunakan teknik

optik (image recognition). Location based tracking biasanya kurang

akurat dibandingkan dengan metode optik dan hanya bekerja dengan

baik pada lingkungan terbuka. (Butchart, 2011).

2.17.3

Six Degrees of Freedom

Mengacu pada kemampuan dari sistem tracking untuk menjaga

keselarasan dari obyek dunia nyata dalam ruang tiga dimensi. Pada

aplikasi Augmented Reality

untuk smartphones, six degrees of

freedom

adalah mungkin. Sensor lokasi memungkinkan untuk

memberikan data kedepan/belakang dan kanan/kiri, atas/bawah (GPS)

dan yaw (kompas) dan accelerometer

dapat menunjukkan pitch dan

roll dari sebuah perangkat. Mirip seperti teknik image recognition

146

yang dapat menghitung sudut dari orientasi yang diketahui. (Butchart,

2011).

2.18

Penelitian Sebelumnya

Beberapa penelitian mengenai deteksi lokasi

yang pernah dilakukan

sebelumnya antara lain, jurnal yang berjudul Penggunaan Microcontroller

Sebagai Pendeteksi Posisi dengan Menggunakan Sinyal GSM membahas

pengembangan aplikasi pendeteksi posisi menggunakan IC mikrokontroller

untuk mengirimkan perintah menggunakan sinyal GSM yang ada pada mobile

phone

yang kemudian dibaca oleh penerima. Setelah dibaca dilakukan

pengiriman perintah. Perintah yang dikirim disini berupa lokasi dimana

penerima berada. Kode yang dikirimkan berupa lokasi dimana dia berada yang

ditunjukan dengan keberadaan BTS terdekat.

Pada penelitian lain Fajaruddin

dan Tarmuji (2013) menghasilkan aplikasi pencarian lokasi berbasis mobile

web dengan memanfaatkan GPS dan geolocation.

Selain itu terdapat penelitian lain di bidang image

processing

untuk

pengenalan wajah menggunakan perbandingan histogram

yang dilakukan oleh

Endah Sudarmilah pada tahun 2009. Adapun kelebihan dari penggunaan

metode histogram

untuk pengenalan wajah antara lain pengenalan wajah

dengan menggunakan perbandingan histogram

memiliki algoritma yang

sederhana dan komputasi yang mudah sehingga proses pengenalan lebih cepat

dilakukan dan pengenalan wajah sudah disesuaikan dengan histogram warna

kulit. Namun juga terdapat kelemahan pada penelitian ini yaitu sistem ini

sangat tergantung pada pencahayaan terutama pada proses pengenalan wajah

karena menggunakan algortima histogram yang murni menggunakan nilai

intensitas cahaya.

Dengan membaca dan mempelajari

dari beberapa

penelitian terdahulu

dapat membantu pengembangan aplikasi terkait, sehingga tujuan

dikembangkannya aplikasi ini dapat tercapai. Secara garis besar gambaran

penelitian terdahulu terkait aplikasi pendeteksi lokasi dan metode pengenalan

objek dapat dilihat pada Tabel 2.3:

145

Tabel 2.5 Penelitian Sebelumnya

Nama

Judul

Metode

Keterangan

Anna Nur

Nazilah

Chamim

Penggunaan

Microcontroller

Sebagai

Pendeteksi

Posisi Dengan

Menggunakan

Sinyal GSM

(2010)

Pemanfaatan

sinyal GSM

sebagai media

komunikasi dan

microcontroller

sebagai alat untuk

membaca sinyal

yang dikirim

maupun diterima

oleh mobile

phone.

Kelemahan: Pendeteksi

lokasi pada aplikasi ini

masih menggunakan kode

BTS, belum merupakan

koordinat penerima.

Nur

Fajaruddin,

Ali Tarmuji

Pembangunan

Sistem Pencari

Lokasi dengan

Geolocation

Berdasarkan

GPS Berbasis

Mobile Web

(2013)

Memanfaatkan

fitur GPS dan

mobile browser

yang mendukung

geolocation pada

smartphone.

Penelitian ini menghasilkan

sebuah sistem pencarian

lokasi hotel berbasis mobile

web di Yogyakarta dengan

memanfaatkan geolocation

pada smartphone. Selain itu

aplikasi ini juga dapat

menampilkan rute jalan,

penunjuk arah jalan,

informasi singkat, informasi

kamar, foto dan fasilitas

umum disekitar lokasi hotel.

Endah

Sudarmilah

Pengenalan

Wajah dengan

Perbandingan

Histogram

Metode

pengenalan wajah

yang digunakan

pada penelitian

Pada penelitian ini

digunakan algoritma

perbandingan histogram

yang ditulis dengan

146

(2009)

tersebut adalah

perbandingan

histogram citra

wajah.

menggunakan library

OpenCV.

145

Nama

Judul

Metode

Keterangan

Pudy Prima,

Ir.Windy

Gambetta

Penerapan

Augmented

Reality Berbasis

Lokasi dalam

Mobile Virtual

Tour (2012)

Pengembangan

aplikasi mobile

virtual guide

memanfaatkan

pendekatan

augmented reality

berbasis lokasi

yang merupakan

penggabungan

antara teknologi

location-based

service dan

augmented

reality.

Aplikasi ini memungkinkan

user generated content,

yaitu pengguna dapat

memasukan data untuk

memberikan informasi,

namun tidak ada jaminan

mengenai kebenaran

informasi yang diberikan,

karena sistem tidak

memeiliki mekanisme

khusus untuk melakukan

validasi.

Ashok

Saini, Mohit

Bansal,

Deepak

Sethi

Comparison of

Original Image

Enhancement

Using Multiple

Histogram

Techniques

(2013)

Menggunakan

teknik CLAHE

(Contrast Limited

Adaptive

Histogram

Equalization),

DSIHE (Dualistic

Sub Image

Histogram

Equalization) dan

DHE (Dynamic

Histogram

Equalization)

untuk

membandingkan

sebuah gambar.

Dari ketiga metode yang

digunakan DHE merupakan

teknik yang menghasilkan

gambar dengan kontras

terbaik.
