36

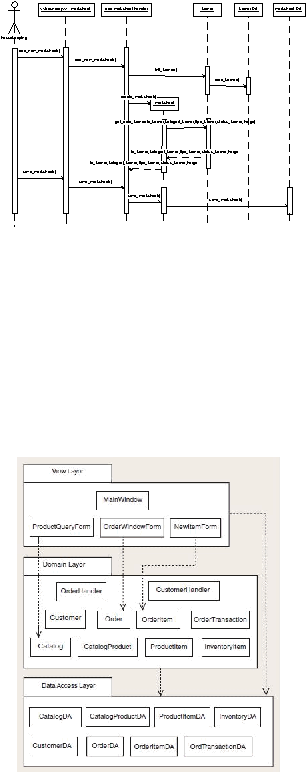

Gambar 2.11 Data Access Layer Sequence Diagram
Sumber : Satzinger, Jackson dan Burd (2010: 435)
g.
Package Diagram
Menurut Satzinger, Jackson dan Burd (2010: 459), Package Diagram
merupakan sebuahdiagram tingkat tinggiyang memungkinkandesainer
untukmengasosiasikankelas
dari kelompok
yang terkait.
Package
Diagramdiilustrasikan
dengan three layer design,yang meliputi view layer,
domain layer, dan data access layer.
Gambar 2.12Package Diagram
Sumber : Satzinger, Jackson dan Burd (2010:459)
 |
