Menurut Whitten (200, P162) Data Flow Diagram
menggambarkan keadaan saat ini dan atau tujuan proses didalam
sebuah sistem yang juga termasuk input, output, dan data. Model ini
juga menunjukan aliran data antara dan melalui proses dan menujukan
tempat dimana data di tempatkan.
Komponen-komponen pembentuk DFD (Gane and
SarsonShapes dan Demarco/Yourdon Shapes) (Whitten).
External Agent:
Sesorang atau sesuatu yang berinteraksi dengan
sistem namun berada diluar batasan sistem dan oleh
karena itu
tidak berada dalam sistem kontrol atau pengguna sistem.

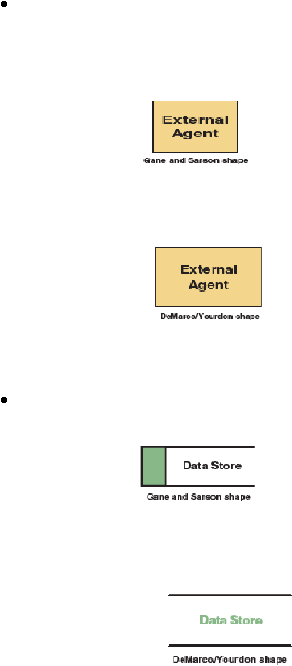

Gambar 2.19 Simbol External Agent (Gane and Sarson)
Gambar 2.20 Simbol External Agent (DeMarco/Yourdon)
Data Store: Sebuah tempat penyimpanan untuk data.
Gambar 2.21 Simbol Data Store (Gane and Sarson)
 |
