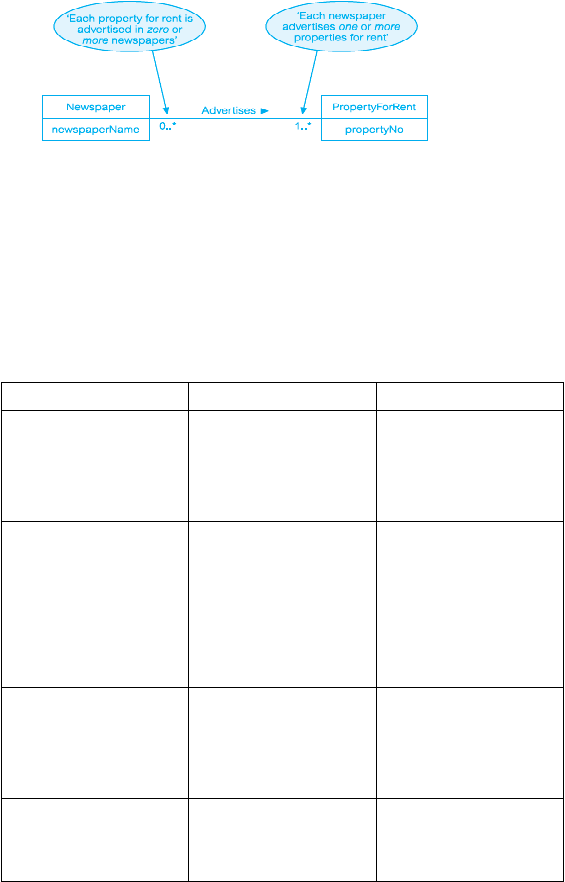

Gambar 2.8Multiplicity dengan tipe relasi *:*
Sumber : Connolly dan Begg(2010, p389)
Tabel 2.2 Representasi dari superclass/sublcass relationship berdasarkan pada
partisipasi dan disjoint constraints
Sumber : Connolly dan Begg (2010, p496)
Batasan Partisipasi
Disjoint Constraint
Pemetaan Relasi
Mandatory
Nondisjoint {And}
Relasi tunggal (dengan
satu atau lebih
diskriminator untuk
membedakan tipe relasi)
Optional
Nondisjoint {And}
Dua relasi: satu relasi
untuk superclass
(dengan
satu atau lebih). Sublcass
(dengan satu atau lebih
diskriminator untuk
membedakan tipe relasi).
Mandatory
Disjoint {or}
Banyak relasi: satu relasi
untuk tiap –
tiap
kombinasi superclass /
subclass
Optional
Disjoint {or}
Banyak relasi: satu relasi
untuk superclass dan satu
untuk tiap subclass
Langkah 2.2 Validasi relasi menggunakan normalisasi
 |
