Bentuk normal 4NF terpenuhi dalam sebuah tabel jika telah memenuhi bentuk BCNF,
dan tabel tersebut tidak boleh memiliki lebih dari satu multivalued attribute.
g) Fifth Normal Form (5NF)
Bentuk normal 5NF terpenuhi jika tidak dapat memiliki sebuah lossless decomposition
menjadi tabel-tabel yang lebih kecil.
2.1.23 Entity Relationship Diagram (ERD)
Menurut Satzinger, Jackson, dan Burd (2010, p57), entity relationship diagram
merupakan suatu analisis struktur dan rekayasa informasi dari model data yang
diperlukan oleh sistem. Contoh ERD dapat dilihat pada gambar 2.18

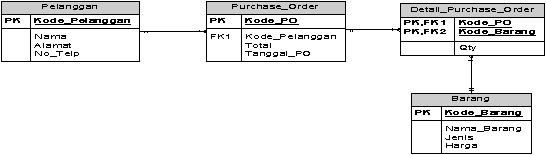

Gambar 2.11 Entity Relationship Diagram
Penjelasan proses bisnis ERD gambar 2.18
1.
Entitas Pelanggan
Entitas pelanggan mempunyai atribut kode_pelanggan(primary key),
nama, alamat, no_telp yang menyatakan isi dari entitas pelanggan.
2.
Entitas Purchase Order
Entitas purchase_order mempunyai atribut kode_po (primary key),
kode_pelanggan(foreign_key), total, tanggal_po yang menyatakan isi dari entitas
purchase_order.
3.
Entitas Detail Puchase Order
Entitas detail purchase order terbentuk karena adanya hubungan atau
relationship many-to-many (*:*) antara entitas purchase_order
dengan barang.
 |
