2.2.4.2 Activity Diagram
Menurut (Satzinger, Jackson & Burd, 2009, p.141),
Activity
Diagram
adalah sebuah diagram workflow
yang mendeskripsikan
aktivitas user dan aliran kegiatan bisnis mereka.
Simbol yang dipakai dalam activity diagram :
‘
System Analysis & Design In A Changing World
Swim lane menjelaskan user yang melakukan aktivitas.
Starting activity (Pseudo) menunjukkan awal dari proses.
Transition
arrow
merepresentasikan
urutan
dari
rangkaian
aktivitas.
Activity merepresentasikan aktivitas indivual dalam workflow.
Ending activity (Pseudo) menunjukkan akhir dari proses.
Synchronization bar merupakan simbol yang digunakan dalam
activity diagram
yang terdiri
dari
split, untuk
memisahkan
aktivitas yang terjadi
bersamaan
dan
join, untuk
menggabungkan kembali aktivitas yang terjadi bersamaan.

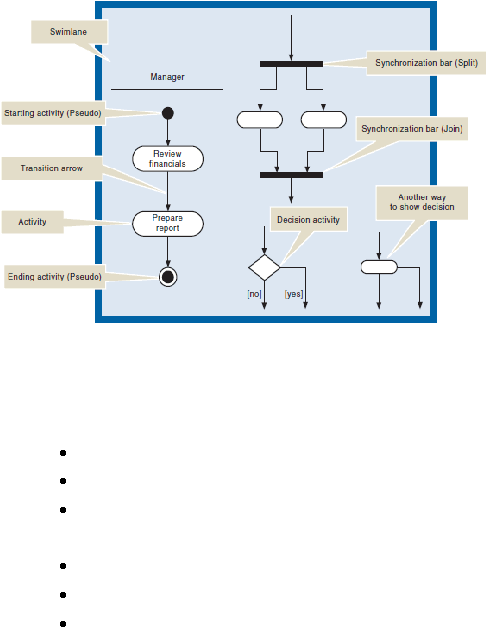

Gambar 2.2 Simbol Activity Diagram
 |
