2.2.4.5 Updated Class Diagram
Menurut (Satzinger, Jackson & Burd, 2009, p.419),
Update
Design Class Diagram adalah kelanjutan dari first cut class diagram.
Pembuatan updated design class diagram
menambahkan method
signatures. Terdapat 3 method :
1.
Constructor Method
Method yang membuat hal baru dari sebuah objek.
2.
Data Get and Set Method
Method
yang mengambil dan memperbaharui nilai
atribut.
3.
Use Case Specific Method
Method yang dibuat berdasarkan use case.
System Analysis & Design In A Changing World

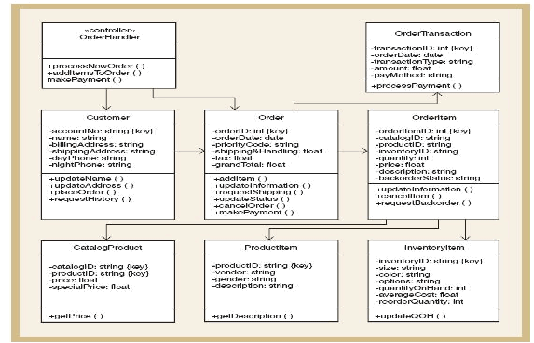

Gambar 2.8 Contoh Updated Class Diagram
 |
