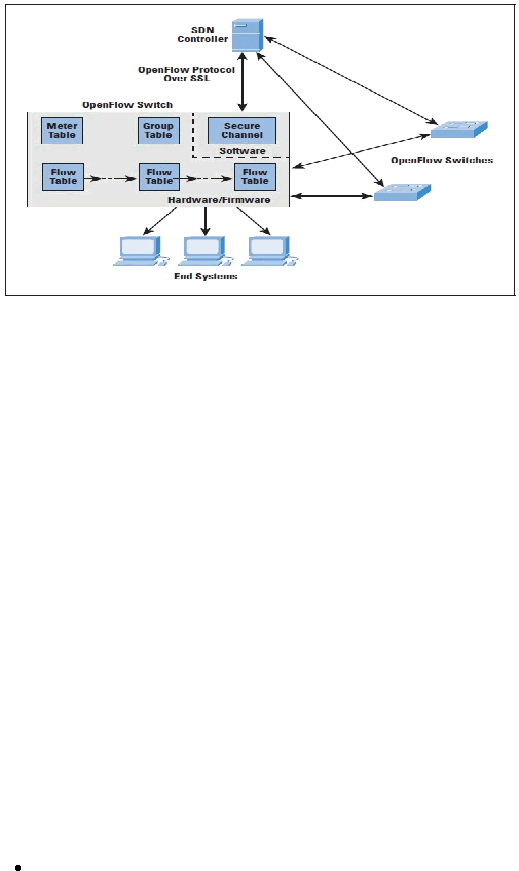

Gambar 2.11 Arsitektur Logikal OpenFlow Switch
OpenFlow Switch
berkomunikasi dengan Controller menggunakan
OpenFlow Protocol
melalui Secure Socket Layer (SSL). Pada masing-masing
switch, terdapat serangkaian tabel yang dapat di implementasikan dengan
hardware
ataupun firmware.OpenFlow
mendefinisikan tiga tabel yang terdapat
di dalam arsitektur logikal OpenFlow Switch, yaitu Flow Table, Group Table,
dan Meter Table. (Stallings, 2013)
Flow Table
berfungsi untuk menentukan paket yang datang masuk ke
dalam suatu flow, dan kemudian mengambil tindakan terhadap paket tersebut.
Ada kemungkinan terdapat beberapa Flow Table dalam sebuah switch yang akan
di operasikan secara pipeline. Flow Table juga dapat mengarahkan Flow kepada
Group Table
yang akan memicu berbagai macam tindakan terhadap sebuah
Flow
atau lebih. Meter Table
digunakan untuk memicu berbagai macam
tindakan yang berkaitan dengan performa pada sebuah Flow.Controller
melalui
OpenFlow
memperbolehkan untuk memanipulasi langsung seperti menambah,
menghapus, atau memodifikasi sebuah Flow
pada Flow Table. Sebuah
Flow
memiliki tiga kolom, yaitu: (Shinde, 2013)
Packet Header, yang menentukan bagaimana paket akan di teruskan.
 |
