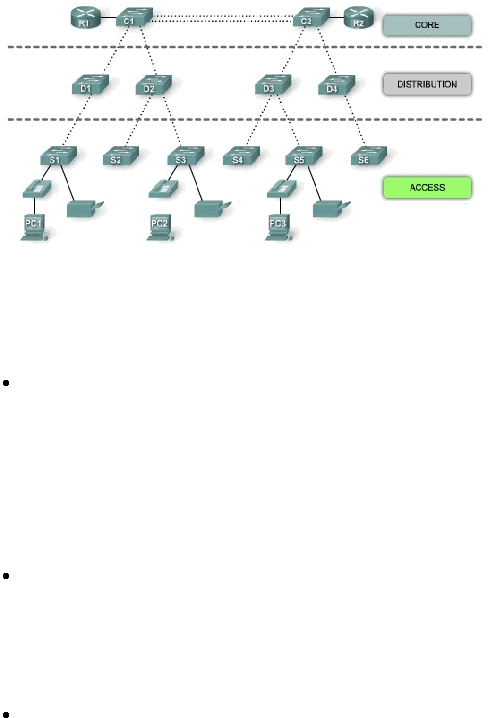

Gambar 2.7 Desain Jaringan Hierarchical
Core Layer
Layer
ini berfungsi sebagai
backbone
dari jaringan penghubung antar
perangkat jaringan di layer distribution, serta penghubung ke WAN.
Karakteristik layer ini adalah memiliki bandwidth
yang besar serta perangkat
jaringan dengan kemampuan packet forwarding
yang tinggi karena layer ini
merupakan aggregate atau kumpulan koneksi layer di bawahnya.
Distribution Layer
Layer
ini berfungsi sebagai penghubung antar perangkat jaringan pada
access layer dan security untuk packet-filtering. Karakteristik layer ini adalah
high speed forwarding dan routing capacity serta ACL.
Access Layer
Layer
ini berfungsi sebagai penghubung perangkat end device
pada
jaringan dan security untuk end device filtering. Karakteristik layer ini adalah
port security dan PoE untuk beberapa end device.
 |
