BAB 2

TINJAUAN PUSTAKA

2.1 Jaringan Komputer

Forouzan (2007 : 2) mengatakan bahwa jaringan adalah kumpulan dari

devices (sering di referensikan sebagai nodes) yang terhubung oleh

communication links. Sebuah node bisa berbentuk sebuah komputer, printer, atau

alat lainya yang mempunyai kemampuan untuk mengirim dan/atau menerima

data yang tergenerasi oleh nodes lainnya di jaringan.

Kebanyakan jaringan menggunakan distributed processing,

mana

tugasnya terpisah diantara banyak komputer. Daripada menggunakan satu mesin

besar yang bertanggung jawab untuk segala aspek dari sebuah proses, beberapa

komputer yang terpisah (biasanya sebuah komputer personal atau workstation)

mengurusi sebuah subset.

Sebuah jaringan harus bisa untuk menemui kriteria yang tersedia.Hal

terpenting dari kriteria tersebut adalah performance, reliability, dan security.

Performance bisa diartikan dengan banyak hal, termasuk transit time dan

response time. Transit time adalah jumlah waktu yang dibutuhkan untuk sebuah

informasi berpindah ke satu

device

ke device

lainnya Response

Time

adalah

waktu yang dilewati antara sebuah inquiry

dan sebuah respon. Peforma dari

sebuah jaringan tergantung dari jumlah faktor-faktor termasuk dari jumlah user,

tipe dari medium transmisi, kemampuan dari hardware

yang terkoneksi, dan

keefisiensian dari software.

Reliability terkait didalam akurasi pengiriman. Reliability jaringan diukur

dari frekeuensi banyaknya kegagalan, waktu yang dipakai sebuah link

untuk

mengembalikan keadaan dari sebuah kegagalan.

Security dan hal-hal yang terkait dalam isu tersebut memiliki fungsi

dalam perlindungan data dari akses yang tidak diotorisasi, melindungi data dari

kerusakan dan pengembangan, dan aturan implementasi dan prosedur untuk

recovery dari cabang dan data yang hilang.

2.1.1 Struktur Fisik

Menurut Forouzan (2007 : 8) di dalam jaringan, terdapat beberapa

atribut jaringan:

Jenis koneksi

Sebuah jaringan adalah perangkat

yang terhubung antara satu

perangkat lainnya melalui media links. Sebuah link adalah sebuah jalur

komunikasi yang mentransfer data dari satu ke lainnya.untuk tujuan

visualisasi, bayangkan sebuah link

sebagai garis yang digambarkan

diantara dua titik. Untuk suatu komunikasi terjadi, dua alat harus

terhubung di suatu cara di link

yang sama dan di waktu yang sama.

Ada dua tipe koneksi yaitu point-to-point dan multipoint.

Point-to-Point

Point-to-Point menyediakan sebuah dedicated

link

diantara 2

device. Seluruh kapasitas dari link

telah dipersiapkan untuk

transmisi antara dua alat. Kebanyakan koneksi point-to-point

menggunakan kabel untuk terkoneksi keduanya, tetapi opsi lain,

seperti microwave

atau link

satelit juga memungkinkan untuk

proses berkomunikasi.

Multipoint(Multidrop)

Merupakan salah satu dari sekian banyak device

yang

menyebarkan sebuah single

link. Di lingkungan multipoint,

kapasitas dari sebuah channel

disebar, baik secara spasial atau

temporer. Jika beberapa device

bisa menggunakan link

secara

simultan, maka itu termasuk spatially

shared. Jika user

harus

bergantian, maka itu adalah timeshared connection.

2.1.2 Topologi Fisik

Forouzan (2007 : 8) juga mengatakan bahwa istilah dari physical

topology menunjuk kearah dimana jaringan ter-laid out physically. Dua atau

lebih dari device

terhubung ke sebuah link: dua tau lebih link

membentuk

topologi. Topologi jaringan adalah representasi geometrik dari hubungan

antar semua link

dan linking

device

(biasanya disebut nodes) lainnya. Ada

empat basic topology yang memungkinkan: Mesh, star, bus, dan ring.

Topologi Mesh

Di teknologi ini, setiap device

memiliki sebuah dedicated

point-to-

point

link

ke semua device

lainnya. Istilah dedicated

berarti link

tersebut

membawa traffic

yang hanya diantara dua device

yang terkoneksi. Untuk

menemukan jumlah dari physical

links

yang terkoneksi secara keseluruhan

jaringan mesh dengan nodes

n, pertama kita harus mengkonsider bahwa

setiap node

harus terkoneksi oleh device

lainnya. Node 1 harus terkoneksi

kepada n-1 nodes, node 2 harus terkoneksi dengan n-1 nodes, dan akhirnya

node n harus terkoneksi oleh n-1 nodes. Kita membutuhkan n(n-1) link

physical. Akan tetapi, jika setiap physicallink

membolehkan komunikasi ke

antara dua arah (mode duplex), kita bisa memisahkan jumlah dari link dengan

2. Dengan kata lain, kita bisa menyebut bahwa di topologi mesh kita

membutuhkan

c = n(n-1)/2

duplex-mode links.Untuk mengakomodasi link-link tersebut, setiap device di

jaringan harus memiliki n-1 input/output (I/O) ports untuk terkoneksi ke n-1

stations lainnya.

Gambar 2.1 Topologi Mesh

Sebuah mesh memiliki beberapa keuntungan dibandingkan topologi

lainnya. Pertama, penggunaan dedicated

links

dijamin bahwa setiap koneksi

membawa masing-masing datanya sendiri, dengan kata lain menghilangkan

masalah traffic yang bisa mempengaruhi ketika link harus disebar ke banyak

device. Kedua topologi mesh bersifat robust. Jika satu link

menjadi tidak

dapat digunakan, tidak mempengaruhi keseluruhan sistem.

Ketiga ada

keuntungan didalam privacy

dan security. Ketika setiap pesan berjalan

didalam dedicated

link, hanya recipient

yang dituju yang bisa melihatnya.

Halangan

physical

mencegah user lain dalam mendapatkan akses ke pesan.

Terakhir, point-to-point link membuat identifikasi dan isolasi fault

menjadi

mudah. Traffic

bisa dirutekan untuk menghindari link

yang mempunyai

masalah.Fasilitas ini memungkinkan network

manager

untuk mencari letak

masalah dan mencari solusi pemecahannya.

Kerugian dari mesh terkait dari jumlah kabel dan I/O ports yang

dibutuhkan. Pertama karena setiap alat harus terkoneksi kesetiap device

lainnya, instalasi dan rekoneksi menjadi sulit.Kedua

jumlah kabel bisa

menjadi masalah berkaitan dengan ruangan yang tersedia (dinding, langit-

langit, lantai).Terakhir hardware

yang dibutuhkan untuk terkoneksi kesetiap

link (I/O ports dan kabel) bisa jadi sangat mahal. Untuk semuah alasan ini

sebuah mesh topologi biasanya diimplementasikan terbatas, contohnya

sebuah tulang punggung koneksi kepada komputer utama dari sebuah

jaringan hybrid yang termasuk beberapa topologi lainnya.

Topologi Star

Untuk star, setiap device

mempunyai sebuah dedicate

point-to-point

link hanya kepada kontroler sentral, yang biasanya disebut hub. Alat ini tidak

ter-link

langsung ke satu dan lainnya. Tidak seperti topologi mesh, sebuah

topologi star tidak memperbolehkan direct

traffic

antara device. Kontroler

berlaku sebagai alat pertukaran: jika satu device

ingin mengirim data ke

device lainnya, akan mengirim dulu ke kontroler dimana akan meneruskan ke

device lainnya yang terhubung.

Topologi star tidak memerlukan biaya yang lebih daripada topologi

mesh. di star, setiap device hanya membutuhkan satu link dan satu I/O port

untuk terhubung ke lainnya. Faktor ini membuat penginstalan dan

rekonfigurasi menjadi mudah.

Keuntungan lainnya termasuk kedalam robustness. DImana jika satu

link gagal, hanya link itu yang terefek. Link lainnya akan tetap aktif. faktor ini

juga menyediakan fault identification dan fault isolation yang mudah. Selama

hub tetap bekerja, maka bisa digunakan untuk memonitor masalah link dan

bypass defective links.

Satu kerugian dari topologi star adalah ketergantungan seluruh

topologi ke satu titik, hub. Jika hub rusak, maka seluruh sistem akan mati.

Walaupun star membutuhkan jumlah kabel yang lebih sedikit

daripada mesh, setiap node harus terhubung kepada hub utama. Untuk alasan

ini, sering kali pengkabelan yang dibutuhkan di star lebih banyak di topologi

lain (ring atau bus).

Gambar 2.2 Topologi Star

Topologi Bus

Sebuah topologi bus di arti lain merupakan multipoin. Sebuah satu

kabel panjang yang berfungsi sebagai tulang belakang setiap link

device di

suatu jaringan.

Gambar 2.3 Topologi Bus

Setiap node terhubung dengan kabel bus dengan droplines

dan taps.

Sebuah drop line adalah koneksi yang berjalan diantara device

dan kabel

utama. Tap adalah sebuah konektor yang menggabungkan ke kabel utama

untuk membuat sebuah kontak dengan core

metalik. Saat sinyal berjalan di

tulang belakang, beberapa dari energinya diubah menjadi daya panas.Maka

dari itu, menjadi lemah dan lemah ketika berjalan semakin jauh. Untuk alasan

ini, ada limit dari jumlah taps dari sebuah bus yang bisa didukung dan jarak

diantara taps tersebut.

Keuntungan dari topologi bus termasuk dalam kemudahan instalasi.

Kabel tulang belakang bisa di arahkan ke jalur yang efisien, lalu terhubung ke

nodes

melalui droplines

dan panjang yang bervariasi. dengan ini, bus

menggunakan lebih sedikit kabel dari mesh atau star. Jika di star untuk

contoh, empat alat jaringan di ruangan yang sama membutuhkan 4 kabel

untuk menuju ke arah hub. Sedangkan di bus, redudansi ini

dihilangkan.Hanya kabel backbone

yang memanjang ke seluruh

fasilitas.Setiap dropline

harus menempuh sejauh titik backbone

yang

terdekat.

Kerugian dari topologi bus adalah kesulitan rekoneksi dan fault

isolation.Sebuah bus biasanya didesain untuk pengoptimalan instalasi.Akan

sulit untuk menambah device

baru. Refleksi sinyal di taps

bisa membuat

kualitas terdegradasi. Regradasi ini bisa dikontrol dengan membatasi jumlah

dan luas alat yang terhubung kepada kabel yang tersedia.Menambah device

baru memerlukan modifikasi atau penggantian kabel backbone.

Kesimpulannya, sebuah fault

atau breakin

kabel bus akan

menghentikan semua transmisi, bahkan diantara device

di satu sisi masalah

yang sama. Kerusakan area mereflek sinyal kembali ke arah asalnya,

membuat kegaduhan di kedua arah.

Topologi bus merupakan salah satu topologi pertama yang digunakan

untuk mendesain

local

area

network.

Ethernet

LAN bisa digunakan di

topologi bus, tetapi kurang populer digunakan sekarang.

Topologi Ring

Di topologi ring, setiap device

mempunyai koneksi dedicated point-

to-point

dengan hanya dua device

disampingnya. Sebuah sinyal dilalui

kesekeliling ring di satu arah, dari device ke device, sampai menuju ke tujuan.

Setiap device

di ring memiliki repeater. Ketika sebuah device

menerima

sinyal yang ditujukan ke sinal lain, repeater

akan meregenerasi bit dan

mengopernya.

Gambar 2.4 Topologi Ring

Ring mudah untuk diinstal dan dikonfigurasi ulang. Setiap device

terhubung hanya kepada tetangganya saja (physically

atau logically).Untuk

menambah atau menghapus device

memerlukan perubahan hanya ke dua

koneksi.Satu-satunya penghalang adalah media dan konsiderasi traffic

(panjang maksimum link

dan jumlah dari device).Kesimpulannya, fault

isolation menjadi simpel.Umumnya di ring, sebuah sinyal berputar sepanjang

waktu. Jika satu device

tidak bisa menerima sinyal dalam jangka waktu

tertentu, maka akan memicu alarm. Alarm

akan memberi tahu network

operator masalah dan lokasinya.

Topologi Hybrid

Sebuah jaringan bisa bersifat hybrid. Untuk contoh, kita bisa

mempunyai topologi star dimana setiap cabangnya terhubung ke beberapa

stasiun menggunakan topologi bus.

Gambar 2.5 Topologi Hybrid

2.1.3 Model Jaringan

Menurut Forouzan (2007 : 13) jaringan komputer dibuat oleh entitas

yang berbeda.Sebuah standar dibutuhkan agar jaringan yang heterogen bisa

berkomunikasi satu dengan yang lainya. Dua dari standar yang paling

terkenal adalah OSI model dan the Internet Model.

Ada dua kategori jaringan yang umumnya diketahui yaitu local-area

networks

dan wide-area networks. Kategori ini ditentukan dari besarnya

ukuran yang dicakup. Sebuah LAN biasanya menutupi sebuah area kurang

dari 2 mi, sedangkan WAN bisa digunakan untuk cakupan worldwide. Ukuran

dari jarang direfer sebagai metropolitan area networks dan mencakup 10 mil.

Local Area Network

Sebuah LAN biasanya digunakan secara private dan men-link device

di sebuah kantor, bangunan, atau kampus. Tergantung dari kebutuhan

masing-masing organisasi dan tipe teknologi yang dipakai, sebuah LAN bisa

sesimpel seperti dua PC dan sebuah printer di sebuah kantor; atau itu bisa

diluaskan ke seluruh perusahaan dan termasuk audio dan video peripherals.

Umumnya, ukuran LAN terbatasi hanya untuk beberapa kilometer.

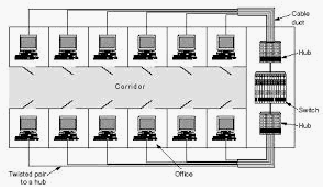

Gambar 2.6 Contoh Local Area Network

LAN didesain untuk mengizinkan sumber daya untuk di sebarkan

keantara komputer personal atau work station. Sumber daya yang bisa disebar

termasuk hardware

(printer dan lain-lain), software

(application program),

atau data. Contoh umum dari LAN ditemukan di banyak lingkungan bisnis,

workgrouplinks dari task komputer yang terkait, untuk contohnya,enginering

workstation

atau PC akuntansi. satu dari komputer mungkin akan diberikan

kapasitas disk yang besar dan menjadi sebuah server ke client. Software bisa

di simpan di server sentral dan digunakan sebagai kebutuhan seluruh grup.Di

contoh ini, ukuran dari LAN ditentukan dari jumlah user

per copy

dari

software, atau dari restriksi atas jumlah user

yang dibolehkan untuk

mengakses sistem operasi.

Wide Area Network

WAN menyediakan long-distance transmission of data, gambar,

audio, dan informasi video dengan area geografi yang besar yang mungkin

mengkompres sebuah negara, benua, bahkan seluruh dunia. Sebuah WAN

bisa sekompleks seperti backbone

yang terhubung ke internet. Kita

mengartikan yang pertama sebaga switched

WAN dan yang kedua sebagai

point-to-point

WAN. Switched

WAN terhubung ke ends system, yang

biasanya tergabung ke router

yang terhubung ke LAN atau WAN lainnya.

Point-to-point

WAN biasanya digunakan sebagai garis terusan dari telepon

atau provider TV kabel yang terhubung ke komputer rumah atau LAN kecil

kepada ISP. Jenis WAN ini sering digunakan untuk menyediakan akses

internet.

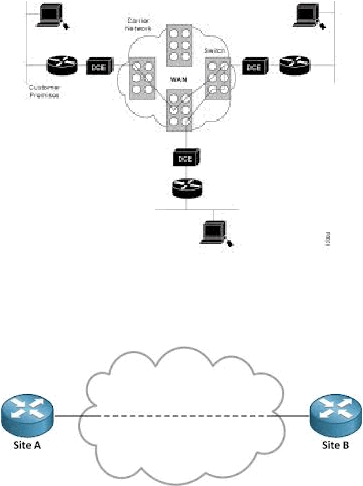

Gambar 2.7 Contoh Wide Area Network

Gambar 2.8 Point-to-Point WAN

Contoh awal untuk WAN adalah X.25, sebuah jaringan yang didesain

untuk menyediakan konektivitas antara end users. Sekarang X.25 telah

digantikan oleh high-speed, lebih efisien yang disebut Frame Relay. Sebuah

contoh dari switched

WAN adalah asynchronous transfer mode

(ATM)

network, sebuah jaringan dimana terisi dengan data unit paket yang

sudah

ditetapkan ukurannya yang disebut cells.

Metropolitan Area Networks

MAN merupakan sebuah jaringan dengan ukuran diantara LAN dan

WAN. Biasanya bisa untuk meng-cover

sebuah area di dalam kota. Man

terdesain untuk kostumer yang menginginkan high-speed connectivity,

biasanya untuk internet, dan memiliki endpoints yang tersebar diseluruh kota

atau sebagian. Sebuah contoh dari MAN adalah bagian dari perusahaan

jaringan telepon yang bisa menyediakan jalur high-speed

DSL kepada

kostumer. Contoh lainnya adalah jaringan TV kabel yang awalnya didesain

hanya untuk TV kabel, sekarang bisa berfungsi sebagai koneksi data high-

speed untuk internet.

2.1.4 Open System Interconnection (OSI) Model

Dennis (2007 : 17) mengatakan OSI model membantu dalam merubah

wajah dari komputing jaringan. Sebelum model OSI, kebanyakan jaringan

komersial digunakan oleh businesses

yang dibuat menggunakan teknologi

nonstandardized developed oleh satu vender. Akhir tahun 1970, International

Organization for Standardization

(ISO) membuat sebuah komite yang

bernama Open System Interconnection Subcommitte

dimana tugasnya untuk

mengembangkan sebuah framework standard untuk komunikasi komputer ke

komputer.Tahun 1984, usaha ini memunculkan OSI model.

Osi Model memiliki tujuh layer:

Layer 1: Physical Layer

Lapisan physical

memusatkan kepada transmitting data bits

(zero ke

zero) dari sirkuit komunikasi. Layer ini mendefinisikan aturan antara satu dan

zero yang ditransmisi, contohnya ukuran voltase dari listrik, jumlah bits yang

terkirim per detik, dan format physical

dari kabel dan konektor yang

digunakan.

Layer 2: Data Link Layer

Lapisan data link

mengatur transmisi sirkuit physical di layer 1 dan

merubahnya menjadi sirkuit yang bebas dari eror transmisi sejauh layer

diatasnya. Karena layer 1 menerima dan men transmit hanya stream mentah

dari bits tanpa mengetahui arti atau strukturnya, lapisan data link

harus

membuat dan mengenali batasan pesan: yaitu harus menandai ketika suatu

pesan dimulai dan berakhir. Tugas layer

2 juga adalah untuk mengatasi

masalah yang disebabkan oleh pesan yang rusak, hilang, atau terduplikat

sehingga kesuksesan lapisan dilindungi dari eror transmisi. Jadi, layer

melakukan deteksi eror, koreksi, retransmission, dan juga memutuskah

apakah alat bisa mentransmit sehingga dua komputer tidak mencoba untuk

mentransmit dalam waktu yang bersamaan.

Layer 3: Network Layer

Lapisan Network

melakukan routing.

Hal itu memutuskan apakah

pesan di komputer selanjutnya harus dikirim sehingga bisa mengikuti ruter

terbaik melewati jaringan dan menemukan alamat lengkap komputer jika

diinginkan.

Layer 4: Transport Layer

Berurusan kepada masalah end-to-end, contohnya sebuah prosedur

untuk memasuki dan pergi dari jaringan.

Transport layer

membuat,

memaintain, dan mematikan koneksi logikal untuk transfer data antara

pengirim original dan tujuan final dari pesan. Hal ini juga bertanggung jawab

untuk mendapatkan alamat dari end user

(jika dibutuhkan), memecah data

transmisi yang besar menjadi paket yang lebih kecil (jika diinginkan),

memastikan bahwa paket telah diterima, menghapus paket duplikat, dan

melakukan flow control

untuk memastikan bahwa tidak ada komputer yang

kewalahan dalam menerima jumlah pesan. Walaupun kontrol eror dilakukan

oleh data link

layer, transport layer

juga bisa melakukan error checking,

dimana hal ini menjadi hal yang sia-sia.

Layer 5: Session Layer

Session Layer bertugas dalam inisiasi, maintaining, dan menghapus

masing-masing sesi logikal antara end user.Untuk memahami layer

sesi,

bayangkan sebuah telepon. Ketika mengangkat reciever, mendengarkan dial

tone, dan menghubungi sebuah nomor, kita mulai untuk membuat koneksi

physical

yang pergi melalui lapisan 1. Ketika kita mulai berbicara dengan

orang di ujung lainnya, kita meluncurkan person-to-person session, sesinya

adalah dialog antar dua orang.

Layer

ini bertanggung jawab untuk mengatur dan menstruktur semua

sesi. Inisiasi sesi harus diatur untuk servis yang diinginkan dan dibutuhkan

antara partisipan sesi seperti login

kedalam peralatan sirkuit, transfer file,

menggunakan berbagai macam tipe terminal, dan melakukan security check.

Terminasi sesi menyediakan sebuah cara untuk mengakhiri sebuah sesi, yang

artinya untuk mematikan sesi secara prematur.

Layer 6: Presentation Layer

Memformat data untuk presentasi ke user.Tugasnya adalah

mengakomodasi perbedaan interface di setiap terminal atau komputer yang

berbeda sehingga program aplikasi tidak perlu khawatir tentang

mereka.Dipusatkan untuk tampilan, formating, editing input dan output user.

Untuk contohnya, Layer

6 akan melakukan kompresi data, mentranslati

antara data yang berbeda format, dan formating layar. Fungsi lainya (kecuali

di layer

1 sampai 5) yang ditanya ulang sering kali untuk mencari solusi

umum yang ditempatkan di layer presentasi, meskipun beberapa di fungsi ini

bisa di lakukan dengan hardware dan software terpisah.

2.1.5 Model Internet

Dennis (2007 : 19) juga mengatakan bahwa meskipun model OSI

banyak dibicarakan dalam bidang model jaringan, yang mendominasi

software dan hardware sekarang adalah Internet model. Tidak seperti model

OSI yang dikembangkan oleh komite formal, model internet berkembang dari

usaha ribuan orang yang mengembangkan bagian dari internet. Model OSI

adalah standar formal yang didokumentasikan dengan satu standar, tetapi

model internet belum pernah didefinisikan secara formal; artinya harus

dienterpretasikan dari beberapa jumlah standard. Dua model ini memiliki

beberapa persamaan. Ringkasnya modelinternet menggabungkan tiga layer

teratas menjadi satu layer.

Layer 1: Physical Layer

Physical Layer

di model internet, seperti di model OSI, adalah

koneksi fisikal antara pengirim dan penerima. Berperan sebagai petransfer

elektrikal, gelombang radio, ada gelombang cahaya keseluruh

sirkuit.Physical Layer

termasuk dalam semua device

hardware

(komputer,

modem, dan hubs) dan media fisikal (seperti kabel dan satelit).

Physical

Layer menggolongkan tipe koneksi dan sinyal elektrik, gelombang radio, dan

gelombang cahaya yang melaluinya.

Layer 2: Data Link Layer

Data Link Layer

bertanggung jawab untuk menggerakkan pesan ke

satu komputer ke komputer lainnya di sebuah jalur jaringan dari pengirim ke

penerima.

Layer data link

di model internet melakukan tiga hal yang sama

seperi layer

data link

di model OSI. Pertama, mengontrol lapisan physical

dengan menentukan kapan untuk mengirim pesan ke media.Kedua,

memformat pesan dengan indikasi kapan dimulai dan kapan berakhir.Ketiga,

mendeteksi dan mengkoreksi eror yang mungkin terjadi ketika transmisi.

Layer 3: Network Layer

Layer network

di model internet melakukan hal

yang sama seperti

layer network

di model OSI. Pertama, melakukan routing, yang memilih

komputer selanjutnya untuk kemana pesan akan dikirim. Kedua, menemukan

alamat dari komputer jika tidak diketahui sebelumnya.

Layer 4: Transport Layer

Layer transport

di model internet sangat mirip dengan model OSI.

Melakukan tiga tugas. Pertama, bertanggung jawab untuk linking software

layer

aplikasi ke jaringan dan membuat end-to-end connection

antara

pengirim dan penerima ketika koneksi dibutuhkan. Kedua, menyediakan tools

agar alamat yang digunakan bisa ditranslasi menjadi alamat numerik yang

digunakan di layer

yang lebih rendah. Ketiga, bertanggung jawab atas

memecahkan pesan yang panjang menjadi beberapa pesan yang lebih kecil

untuk memastikan kemudahan saat transmisi.

Layer transport

juga bisa

mendeteksi pesan yang hilang dan meminta untuk dikirim ulang.

Layer 5: Application Layer

Merupakan aplikasi software

yang digunakan dalam jaringan user,

termasuk apa yang model OSI miliki di layer application, presentation, dan

session. merupakan akses user

untuk masuk ke jaringan. Dengan

menggunakan software aplikasi, user

bisa menerjemahkan pesan mana yang

dikirim kedalam jaringan.

2.1.6 Arsitektur Aplikasi

Sebuah

arsitektur aplikasi

adalah sebuah cara dimana fungsi dari

software layer

aplikasi disebar

beberapa client

dan server

di sebuah

jaringan.

Pekerjaan yang telah dilakukan oleh semua aplikasi bisa dipecah

menjadi empat fungsi utama. Pertama adalah penyimpanan data. Kebanyakan

program aplikasi memerlukan data untuk disimpan dan diambil kembali,

entah itu hanya data kecil seperti memo yang dihasilkan oleh word processor

ataupun database

besar seperti rekaman akutansi organisasi. Fungsi kedua

adalah data access logic, proses yang membutuhkan akses data, yang sering

diartikan bahwa queries database

di SQL (structured query language).

Fungsi ketiga adalah

application logic

(kadang disebut business logic),

dimana bisa sangat simpel ataupun sangat kompleks, tergantung dari

informasi dari user

dan penerimaan perintah user.Keempat fungsi ini, data

storage, data access logic, application logic, dan presentation logic, adalah

hal basic dari seluruh aplikasi.

Ada banyak cara untuk mengalokasi keempat fungsi ini diantara

komputer client

dan server

di jaringan.Ada tiga arsitektur aplikasi yang

fundamental yang digunakan sekarang.

Di host-based architectures.

Server

(atau komputer host) melakukan semua pekerjaan.

Di client-based

architectures, komputer client yang melakukan semua pekerjaan.

Di client-

server architecture, semua pekerjaan di bagi antara server dan client. Client-

server architectures menjadi arsitektur yang dominan sekarang.

Arsitektur Host-Based

Data komunikasi paling pertama di jaringan dikembangkan pada

tahun 1960 ketika host-based, dengan server (biasanya komputer mainframe

yang besar) melakukan keempat fungsi.Client

(terminal) mengizinkan user

untuk mengirim dan menerima pesan dari atau kepada komputer host. Client

menangkap keystrokes, mengirim ke server untuk pemrosesan, dan menerima

instruksi dari server tentang hal apa yang akan ditampilkan.

Arsitektur yang sederhana ini bekerja dengan baik.

Software

aplikasi

dikembangkan dan disimpan di satu server

bersamaan dengan semua

data.Jika anda pernah menggunakan terminal (atau komputer mikro dengan

software

Telnet), anda

telah menggunakan host-based application.Ada satu

point dari skala ekonomi, karena semua sumber daya komputer di sentralisasi

(tetapi cost bertambah selanjutnya).

Ada dua masalah fundamental dengan jaringan host-based. Pertama,

server

harus memproses semua pesan. Ketika permintaan jaringan aplikasi

bertambah, banyak server

akan overload dan tidak bisa menanggapi proses

dengan cepat. Prioritas user

menjadi lebih sulit. Respons menjadi lebih

lambat, dan network manager yang dibutuhkan menghabiskan banyak uang

untuk mengupgrade server.

Arsitektur Client-Based

Di akhir 1980, ada peledakan dalam penggunaan komputer mikro dan

komputer berbasi LAN. Sekarang lebih dari 90 persen kebanyakan total

proses komputer organisasi menggunakan komputer berbasis LAN, tidak

disentralisasikan kedalam komputer mainframe. Bagian dari ekspansi ini

dipicu oleh jumlah dari low-cost, aplikasi yang populer seperti word

processor,

spreadsheets, dan presentasi gambar. Hal itu juga dipicu oleh

frustasi manajer dalam penggunaan software

komputer mainframe.

Kebanyakan software

komputer mainframe

tidak mudah digunakan sebagai

software

mikro komputer, dan jauh lebih mahal, serta membutuhkan

bertahun-tahun untuk pengembangan.

Dengan client-based architecuters, client

adalah komputer mikro di

LAN, dan server biasanya adalah komputer mikro lainnya di jaringan yang

sama. Software aplikasi di komputer client bertanggung jawab atas presentasi

logic, aplikasi logic, dan data akses logic; server

hanya digunakan untuk

menyimpan data.

Permasalahan yang fundamental di client-based network adalah semua

data di server harus pergi ke client untuk diproses. Contohnya, jika user ingin

mendisplay list dari semua pegawai dengan asuransi perusahaan. Semua data

harus disimpat ke sirkuit jaringan kepada client, dimana akan memeriksa

setiap record

untuk melihat kecocokan dengan data yang diinginkan oleh

user. Hal ini bisa menyebabkan overload kepada sirkuit jaringan karena data

yang ditransmisi lebih besar daripada data yang client butuhkan.

Arsitektur Client-Server

Kebanyakan organisasi hari ini bergerak ke

arah arsitektur client-

server. Arsitektur client-server

menyeimbangkan proses antara client

dan

server dengan menggunakan keduanya untuk melakukan beberapa logic. Di

jaringan ini, client bertanggung jawab untuk presentasi logikal, dimana server

bertanggung jawab untuk logic

akses data dan penyimpanan data. Aplikasi

logikal mungkin akan menyampingkan client, server, ataupun keduanya.

Kasus sederhananya adalah dengan logikal presentasi dan logikal

aplikasi di client dan logikal data access dan penyimpanan data di server. Di

kasus ini, software aplikasi menerima permintaan user dan melakukan logikal

aplikasi yang menghasilkan permintaan database yang ditransmisi ke server.

Software server

kemudian menerima permintaan data, melakukan logikal

penyimpanan data, dan mentransmisi hasilnya ke client.Software

aplikasi

client menerima hasil dan menunjukkan kepada user.

Contohnya, jika user

meminta sebuah daftar dari seluruh pegawai

yang mempunyai

asuransi perusahaan, client

akan menerima permintaan,

memformat sedemikian rupa sehingga bisa dimengerti server, dan

mentransmit ke server. Di penerimaan, server

mencari database

dari semua

record permintaan dan mentransmit hanya kepada record

yang cocok kepada

client, dimana akan mempresentasikan kepada user.

Kelebihan dari client-server

adalah mengizinkan software

dan

hardware

dari vendor yang berbeda sehingga bisa digunakan bersamaan.

Tetapi hal ini menjadi kerugian tersendiri karena bisa menyulitkan untuk

mendapatkan software dari beberapa vendor untuk bekerja sama. Satu solusi

dari masalah ini adalah middleware, software

yang duduk diantara software

aplikasi di client

dan server.

Middleware

mempunyai dua tugas.

Pertama,

menyediakan cara standar untuk komunikasi sehingga bisa diterjemah

oleh

vendor software yang berbeda.

Kedua adalah untuk mengaatur

transfer pesan dari client

ke server

sehingga client tidak perlu tahu server

yang spesifik yang mempunyai data

aplikasi. Software aplikasi di client

mengirim semua pesan ke middleware,

dan

mengoper ke server

yang benar.

Software aplikasi di client

melindungi

dari perubahan di jaringan physical.Jika layer network

berubah, hanya

aplikasi middleware yang harus di update.

Arsitektur 2-Tier, 3-Tier, dan n-Tier

Ada banyak cara dimana application logic bisa dipartisi antara client

dan server.Dalam kasus ini, server

bertanggung jawab untuk data, client,

aplikasi dan presentasi. Hal ini disebut two-tier architecture, karena hanya

menggunakan dua set komputer, satu set client dan satu set server.

Sebuah n-tier architecture menggunakan lebih dari tiga set komputer.

Di kasus ini, client

bertanggung jawab untuk presentation logic, sebuah

database server

bertanggung jawab atas data access logic

dan penyimpanan

data, dan application logic tersebar sepanjang dua atau lebih set server.

Keuntungan utama dari n-tier client-server architecture dibandingkan

dengan two-tier architecture

(atau three-tier

dengan two-tier) adalah

membedakan proses sehingga menyeimbangkan load di beberapa server.

Ada dua kerugian dari n-tier architectures

dibandingkan two-tier

architecture

(atau three-tier architecture

dengan two-tier). Pertama, lebih

menghasilkan load

yang lebih besar di jaringan. Kedua, lebih susah bagi

program dan tes software

di n-tier architectures

daripada di two-tier

architecture karena lebih banyak device

yang harus dikomunikasikan untuk

menyelesaikan transaksi user.

2.2 Monitoring Jaringan

Dennis (2007 : 478) berkata bahwa kebanyakan organisasi besar dan kecil

menggunakan software manajemen jaringan untuk memonitor kontrol jaringan. Satu

fungsi yang disediakan dengan sistem ini adalah untuk mengumpulkan statistik

operasional dari device

jaringan. Untuk jaringan yang lebih kecil, network

monitoring

seringkali dilakukan oleh satu orang, dibantu dengan beberapa tools

sederhana. Tools

ini mengkoleksi informasi dan mengirimkannya ke komputer

network manager.

Di jaringan yang lebih luas, network monitoring

menjadi lebih penting.

Jaringan besar yang mensupport

organisasi selama 24 jam sehari berarti penting,

dimana masalah jaringan bisa menjadi konsekuensi bisnis. Contohnya, bayangkan

hasil dari kegagalan jaringan karir umumnya seperti AT&T atau untuk sistem kontrol

udara.Jaringan ini seringkali mempunya network operations center

(NOC) yang

bertanggung jawab untuk monitoring dan menyelesaikan masalah. Hal penting ini di

staff kan oleh teknisi jaringan yang ahli yang menggunakan software

manajemen

jaringan yang sophisticated. Ketika masalah terjadi, software

dengan cepat

mendeteksi masalah dan mengirim alarm kepada staff

NOC. Staff

mendiagnosa

masalah dan terkadang bisa membetulkannya dari NOC (me-restart

device

yang

mati).Waktu lainnya, ketika device

atau sirkuit gagal, mereka harus merubah tabel

routing

untuk merutekan traffic

menjauhi device

dan menginformasikan teknisi

untuk menggantinya.

Parameter yang dimonitor oleh network management system

dibagi kearah

dua kategori: statistik jaringan physical dan informasi logikal jaringan. Statistik di

jaringan physical termasuk dari monitoring operasi dari jaringan modem,

multiplexer, linking sirkuit serta berbagai macam device hardware, dan sebagainya.

Memonitoring jaringan physical termasuk dalam memantau sirkuit yang mungkin

down dan tracing device yang tidak berfungsi. Logical network parameters termasuk

dalam pengukuran performa sistem yang memantau response times user, jumlah dari

traffic

di sirkuit yang spesifik, tujuan dari rute data yang menjelajahi berbagai

macam jaringan, dan indikasi yang menunjukkan level of service

yang disediakan

oleh jaringan.

Beberapa tipe dari software manajemen beroperasi secara pasif, mengkoleksi

informasi dan melaporkan kembali ke pusat NOC. Lainnya aktif, dan mereka dengan

rutin mengirim pesan tes ke server atau aplikasi yang di monitor (contoh: HTTP Web

page request) dan menyimpan response time. Satu tipe umum dari pendeketan

monitoring

adalah network wehater map, yang menampilkan

penggunaan dari

seluruh sirkuit jaringan secara real time.

Tracking

performa sangat penting karena memungkinkan manajer jaringan

untuk proaktif dan merespon kepada masalah peforma sebelum user memberikan

komplain. Laporan networking yang buruk akan bertuju kepada performa perusahaan

yang buruk dan downtime yang besar.

2.2.1 Simple Network Management Protocol (SNMP)

Menurut Forouzan (2007 : 877) SNMP merupakan framework untuk

memanage device di sebuah internet menggunakan protokol TCP/IP. Hal ini

menyediakan sebuah set operasi fundamental untuk monitoring

dan

maintanin sebuah internet. SNMP menggunakan konsep sebuah manager dan

agent. Sebuah manager biasanya berupa host,

mengkontrol dan memonitor

sebuah set dari agents, yang biasanya berupa router.

SNMP merupakan protokol application-level dimana sedikit manager

station

mengkontrol beberapa agent. Protokol ini didesain di level aplikasi

sehingga bisa memonitor alat yang dibuat berbagai manufaktur dan terinstal

di jaringan physical

yang berbeda. Dengan kata lain, SNMP membebaskan

tugas managemen dari kedua karakteristik fisikal dari device dan menggaris

bawahi teknologi jaringan. Hal ini bisa digunakan sebagai variasi internet

yang dibuat berbagai macam LAN dan WAN yang terhubung oleh router

yang dibuat berbagai manufaktur.

Manager dan Agent

Sebuah management station, disebut manager, adalah sebuah host

yang menjalankan program client

SNMP. sebuahstation

yang dimanage,

disebut agent, adalah router

(atau host) yang menjalankan program server

SNMP. Manajemen dapat tercapai melalui interaksi sederhana antara

manager dan agent.

Agent menjaga informasi performa di database. Manager mempunyai

akses ke nilai database.

Untuk contoh,

sebuah router

bisa menyimpan di

jumlah paket yang diterima atau dikirim kembali.

Manager bisa mengambil

dan membandingkan kedua nilai dari paket tersebut untuk melihat apakah

router bisa berjalan atau tidak.

Manager juga bisa membuat router melakukan beberapa aksi. Contoh

sebuah router mengecek statistik nilai dari konter reboot untuk melihat kapan

harus men-reboot

dengan sendirinya. Akan men-reboot

sendiri dengan

contoh, jika nilai dari konter sama dengan 0. Manager bisa memakai fitur ini

untuk men-reboot

agent

secara remote

kapan saja.Cukup hanya mengirim

paket untuk memaksa nilai 0 ke konter.

Agent

juga bisa berkontribusi dalam proses manajemen. Program

server

yang berjalan di agent bisa untuk mengecek lingkungan, dan

menyadari ada hal yang tidak biasa, lalu mengirim sebuah pesan warning,

yang disebut trap, kepada manager.

Komponen Manajemen

Untuk melakukan tugas manajemen, SNMP menggunakan dua

protokol lainya :

Structure of Management Information

(SMI) dan

Management Information Base

(MIB). Di lain kata, manajemen

di internet

telah dilakukan dengan kerjasama dari tiga protokol SNMP, SMI, dan MIB.

Peran SNMP

SNMP mempunyai peran yang spesifik di management

jaringan.Menerjemahkan format sebuah paket untuk dikirim dari sebuah

manager ke sebuah agent dan sebaliknya. Dan juga mengintepertasikan hasil

dan statistik yang dibuat (sering dengan bantuan dari software

manajemen

lainnya). Pertukaran paket termasuk dari nama objek dan statusnya. SNMP

bertanggung jawab untuk pembacaan dan perubahaan nilai tersebut.

Peran SMI

Untuk menggunakan SNMP, kita membutuhkan aturan untuk

penamaan objek.Hal ini penting karena objek di SNMP membentuk struktur

hirarki. Bagian dari nama bisa di wariskan dari orang tuanya. Kita juga

membutuhkan aturan untung mendefinisikan tipe dari objek.

Kita membutuhkan aturan ini karena kita tidak tahu arsitektur dari

komputer yang mengirim, menerima, dan menyimpan nilai tersebut. Pengirim

mungkin berasal dari komputer hebat yang integernya disimpan sebagai 8-

byte

data; penerimanya mungkin dari komputer rendah yang menyimpan

integer

di 4-byte

data.SMI merupakan protokol yang mengartikan aturan

tersebut. Akan tetapi, kita harus mengerti bahwa SNMI hanya didefinisi oleh

aturan; hal ini tidak mendefinisikan berapa objek yang di manage

di satu

entity atau objek apa yang menggunakan suatu tipe. SMI merupakan koleksi

dari aturan umum untuk menamai objek dan mendaftarnya di tipe mereka

masing-masing.

Peran dari MIB

Untuk setiap entitas yang di managed, protokol ini mendefinisi

jumlah dari objek, nama mereka menurut aturan yang didefinisi oleh SMI,

dan mengasosiasi tipe setiap nama objek. Protokol ini bernama MIB. MIB

membuat sebuah set dari objek yang terdefinisi untuk setiap entitas yang

mirip di database

(kebanyakan metadata di database, nama dan tipe tanpa

nilai).

2.2.2 Quality of Service (QoS)

QoS adalah sebuah sebuah flow yang ditargetkan. Ada empat atribut

dalam QoS yaitu: reliability, delay, jitter dan bandwidth.

Keandalan (Reliability)

Merupakan karakteristik yang diperlukan oleh flow. Kekurangan

atas reliability berarti kehilangan sebuah paket dari sebuah rentransmisi.

Tetapi, sensifitas dari program aplikasi untuk reliabilitas merupakan hal

yang berbeda. Untuk contoh, lebih penting untuk email, transfer file, dan

akses internet agar mempunyai transmisi yang reliable

dibandingkan

telepon atau konferensi media.

Kelambatan (Delay)

Source-to-destination

delay

merupakan sebuah karakteristik flow.

Aplikasi hanya bisa mentoleransi delay di derajat tertentu. Di kasus ini,

telepon, konferensi audio, konferensi video, dan remote-log

membutuhkan delay

yang sangat minim, ketika delay

pada transfer atau

email kurang penting.

Jitter

Jitter merupakan variasi di paket delay yang berada di flow yang

sama. Untuk contoh, jika empat paket berangkat pada waktu 0, 1, 2, 3 dan

tiba pada 20, 21, 22, 23, semua mempunyai waktu delay yang sama yaitu

20 unit. Di lain hal, jika keempat paket tersebut tiba pada 21, 23, 21, dan

28, mereka mempunyai delay yang berbeda: 21, 22, 19, 24.

Untuk aplikasi seperti audio dan video, untuk kasus pertama

merupakan hal yang bisa diterima: kasus kedua tidak. Untuk aplikasi ini,

tidak masalah apakah paket tiba dengan delay yang panjang atau lebar

sepanjang delaynya sama untuk semua paket. Untuk aplikasi ini, kasus

kedua tidak dapat diterima.

Jitter didefinisikan sebagai variasi dari paket delay. Jitter yang

tinggi berarti perbedaan antar paket sangat besar; Jitter rendah berarti

variasinya sedikit.

Bandwidth

Aplikasi yang berbeda membutuhkan bandwidth yang berbeda. Di

konferensi video kita membutuhkan untuk mengirim jutaan bit per detik

untuk kebutuhan refresh

warna layar ketika jumlah bits di sebuah email

tidak mencapai nilai jutaan.

2.2.4 Secure Socket Layer (SSL)

Menurut Forouzan (2007 : 1008) Secure Socket Layer didesain untuk

menyediakan layanan keamanan dan kompresi data yang digeneralisasi dari

layer aplikasi. SSL bisa menerima data dari semua protokol layer aplikasi,

tetapi biasanya berupa HTTP. Data yang telah diterima dari aplikasi akan

dikompres, ditandai, dan dienkripsi. Lalu data akan dijalankan melalui layer

transport yang reliabel seperti TCP. Netscape mengembangkan SSL

pada

tahun 1994, yang kemudian versi 2 dan 3 dirilis pada tahun 1995.

2.2.4 PRTG Network Monitor

PRTG adalah tool network monitoring system open source

yang

mempunyai skalabilitas yang tinggi. PRTG sendiri merupakan suatu produk

dari Paessler yang telah membuat network monitoring tools sejak 1997.

PRTG sendiri mempunyai sertifikat dari banyak pemimpin teknologi seperti,

Cisco compatible, Works with Windows 2008 Server by Microsoft, Vmware

Technology Alliance Partner, dan lain-lain. Beberapa fitur yang diberikan

PRTG antara lain:

Download, Instalasi, dan konfigurasi yang cepat

Download file hanya 120 MB dan customer tidak akan mengalami

kesulitan registrasi.

Tersedia untuk semua versi Windows setelah Windows XP, server

atau workstation, 32 bit atau 64 bit.

Install

hanya dalam 3 menit dan tidak perlu mendownload file -

file

tambahan (.NET, SQL Server, dan lain - lain).

Untuk setup awal, pengguna tidak perlu membaca manual.

Bisa secara otomatis membaca dan membuat sensor pada jaringan (1

menit per device) atau pengguna bisa juga mengatur device

atau

sensor secara manual (5 menit per device).

Mudah digunakan

Menggunakan web browser sebagai interface, dengan website

berbasis AJAX

Untuk browser keluaran lama seperti IE 6 / 7 / 8 dan mobile

deviceseperti iPhone, Android, Blackberry menggunakan website

berbasis HTML

Bisa juga dengan hanya menggunakan 1 aplikasi Windows yang

digunakan untuk monitoring seluruh jaringan.

Tersedia juga aplikasi untuk iOS (iPhone atau iPad) dan smartphone /

tablet PC Android.

Semua interface menggunakan SSL sehingga aman digunakan saat

diakses secara lokal atau pun secara remote dari jarak jauh. Dan

semua interface juga bisa digunakan secara bersamaan.

Network Monitoring secara menyeluruh

Memiliki lebih dari 190 tipe sensor yang mencakup semua aspek

network monitoring.

Monitoring Uptime / Downtime.

Monitoring bandwidth menggunakan SNMP, WMI, NetFlow, sFLow,

jFlow, Packet Sniffing.

Monitoring Aplikasi.

Monitoring Virtual Server.

Monitoring SLA.

Monitoring QoS. Contohnya saat menggunakan VoIP.

Monitoring lingkungan keseluruhan jaringan.

Monitoring LAN, WAN, VPN, dan Multiple Site.

Event log yg luas dan lengkap.

Mendukung IPv6.

Sistem Notifikasi secara lengkap

9 teknologi notifikasi : email, SMS / Pager, syslog dan SNMP trap,

HTTP,

event log, bunyi alarm, Amazon SNS, dan teknologi lainnya

yang bisa dipicu oleh file EXE atau file batch.

Status alert (up, down, warning).

Limit alert (nilai di atas atau di bawah x).

Threshold alert (di atas atau di bawah x dalam y menit).

Multiple condition alert (x dan y down).

Excalation alert (notifikasi ekstra setiap x menit selama downtime).

Dependencies (menghindari alarm floods).

Acknowledge alarm (tidak ada lagi notifikasi untuk alarm ini).

Alert Scheduling (tidak ada alert berprioritas rendah saat malam hari).

PRTG Cluster Failover

Di dalam PRTG Cluster bisa mencakup 5 nodes yang bekerja sama

membentuk sistem monitoring failover.

Bahkan saat software update, tidak menyebabkan downtime pada

PRTG cluster.

Cluster menjalankan failover secara otomatis : Jika node utama gagal

atau hilang koneksi dari cluster, secara langsung node yang lain akan

menjadi server master dan juga mengirim notifikasi. Notifikasi pasti

akan selalu terkirim walaupun master utama tidak terkoneksi ataupun

mengalami crash.

Semua node memonitoring setiap sensor sepanjang waktu. Ini berarti

waktu respon diukur dari lokasi yang berbeda dalam jaringan (LAN,

WAN, VPN) dan bisa dibandingkan satu dengan yang lainnya.Selain

itu, agregat dari uptime / downtime bisa dihitung.

Monitoring menggunakan Remote Probes

Memonitor semua anak perusahaan dari kantor pusat.

Memonitor jaringan yang terpisah dari perusahaan (misalnya DMZ

dan LAN).

Sebagai MSP, bisa juga memonitor jaringan

customer

dan

meningkatkan kualitas layanan.

Publikasi data dan peta jaringan

Dashboard secara real time. Performa jaringan dan informasi tentang

status jaringan bisa dilihat secara langsung

Dashboard untuk privat dan publik. Contohnya untuk tampilan layar

di pusat divisi jaringan berbeda dengan pegawai lain yang hanya bisa

melihat peta jaringan dengan sedikit informasi.

Peta yang didesain secara interaktif ini memiliki lebih dari 300 objek

peta yang berbeda (ikon jaringan, ikon status, grafik lalu lintas

jaringan, daftar top 10, dan lain - lain).

Laporan secara mendalam

Laporan dalam format HTML atau PDF.

Laporan bisa secara terjadwal (per hari, per minggu, per bulan)

ataupun bisa di custom sesuai keinginan misalnya laporan untuk hari

atau bulan tertentu ataupun dalam waktu tertentu.

History monitoring data bisa diexport ke HTML, XML, atau CSV.

Didesain untuk bekerja cepat dan memiliki standar keamanan yang

tinggi

PRTG bisa memonitor dari 1 sampai 20.000 sensor per instalasi

(jumlah sensor maksimal dalam kondisi optimal).

Sistem database

yang dimiliki Paessler sangat dioptimalkan untuk

monitoring data (data bisa diakses melalui API). Lebih cepat dari SQL

servers dengan CPU

usage

yang lebih sedikit dan kuat untuk

menampung data tahunan untuk ribuan sensor.

System Requirement

yang rendah : Bahkan sebuah Netbook

bisa

memonitor 1.500 sensor.

Multiple Probes

mengizinkan untuk mendistribusikan beban yang

tinggi.

Untuk monitoring ke tingkat anak perusahaan menggunakan enkripsi

SSL untuk koneksi probe dan cluster.

Menggunakan SSL web server

(HTTPS) untuk web, Windows, iOS,

dan Android GUI

Multiple User accounts dengan shared dan private sensors.

Memungkinkan untuk kostumisasi

Web interface yang bisa diubah sesuai keinginan.

Sensor yang bisa dikostumisasi (EXE, CMD, Powershell, dan lain -

lain).

Notifikasi yang bisa dikostumisasi.

Template device yang bisa dikostumisasi.

Import dari file MIB.

PRTG RESTful API memungkinkan untuk membuat / mengedit /

menghapus objek monitoring dan mengakses data monitoring.

PRTG Network Monitor juga tersedia dalam beberapa versi yang bisa

disesuaikan dengan kebutuhan pengguna :

Versi freeware. Versi ini hanya terbatas untuk 10 sensor tetapi bersifat

gratis untuk selamanya.

Versi trial. Versi ini hanya berlaku

selama 30 hari namun sensornya

tidak dibatasi.

Versi

licensed. Untuk versi licensed tersedia paket -

paket

berdasarkan jumlah sensor yang bisa disesuaikan dengan kebutuhan

pengguna.

(Sumber : http://www.paessler.com/prtg/features)

2.3 Hasil Penelitian Sebelumnya

Sesuai dengan hasil peneletian sebelumnya yang berjudul Monitoring Trafik

Jaringan Pada Local Area Network USUnet Pusat Sistem Informasi Universitas

Sumatera Utara, yang ditulis oleh Zuhria Fitriyani, program studi S-1 Ilmu

Komputer Universitas Sumatera Utara, berikut adalah kutipan abstrak penulisan

Ilmiah tersebut :

“Monitoring jaringan diperlukan untuk mengevaluasi performa dan untuk

memastikan efisiensi dan stabilitas operasional. Analisa dan monitoring trafik

diperlukan untuk meningkatkan kualitas layanan jaringan dengan penggunaan analisa

statistik untuk

memperoleh karakteristik trafik. Statistik ini menyediakan isyarat

yang penting tentang

kualitas layanan dan throughput jaringan. Karena adanya

keheterogenan kebutuhan

bandwidth oleh arus trafik yang dihasilkan dari aplikasi

berbeda, hasil data dapat digunakan untuk menentukan sifat alami IP trafik dan untuk

mempertimbangkan karakteristiknya. Jenis

data pertama adalah data yang tersedia

dari Simple Network Management Protocol (SNMP) ke node jaringan. Kedua adalah

dari pemonitoran arus IP. Kombinasi dari kedua jenis data ini

menyediakan suatu

pondasi yang kokoh untuk analisa dan monitoring trafik”

Dari hasil penelitian ini, selain dari penggunaan SNMP akan di gunakan

software

monitoring jaringan PRTG. Dengan software

PRTG ini, monitoring

jaringan tidak akan terbatas dari pengawasan bandwidth atau trafik data saja

sehingga monitoring jaringan di PT Gajah Tunggal tbk menjadi optimal.

Sesuai dengan hasil penelitian sebelumnya yang berjudul NETWORK

MONITORING : Using Nagios as an Example Tool, yang ditulis oleh Afeez Abiola

Yusuff, berikut adalah kutipan abstrak penulisan Ilmiah tersebut :

“Tujuan dari thesis ini adalah untuk mengimplementasikan sebuah

monitoring jaringan menggunakan utilitas manajemen jaringan terbuka untuk

memeriksa keadaan dari elemen jaringan dan service yang berhubungan. Sebuah alat

manajemen harus mempunyai kemampuan untuk mendeteksi dan merespon kepada

kesalahan di jaringan dengan menghasilkan alarm

yang cocok untuk menotifikasi

sistem admin dengan tepat.

Inti Nagios telah digunakan sebagai utilitas manajemen jaringan untuk

demonstrasi jaringan sebagai latihan. Fungsi teorikal dari Nagios Core telah di

tunjukan dan deskripsi dari SNMP telah ditujukan dalam hubungan fungsi dari

Nagios. Nagios telah dikonfigurasi dengan plug-ins nya dan digunakan melawan tes

laboratorium jaringan yang berjalan di lingkungan Linux. Tes jaringan dilakukan di

dua swicth, satu router

dan server Nagios. Hasil dari tes demonstrasi laboratorium

ditunjukan di framework.

Lebih lanjut lagi, implementasi dari Nagios untuk optimalisasi peforma bisa

dikembangkan, tetapi pengalaman saya dengan Nagios dan hasil sumber daya

terbukti masih cukup. Nagios direkomendasikan untuk penggunaan di perusahaan

dan institusi untuk monitoring jaringannya. dan juga, bagian laboratorium di tesis ini

bisa digunakan sebagai bahan pembelajaran untuk mahasiswa dengan tujuan

mendapatkan keahlian dan mengenal kepentingan dari monitoring jaringan.”

Dalam penelitian yang dilakukan sebelumnya, monitoring tools

yang

digunakan adalah Nagios, karena disesuaikan dengan sistem operasi yang digunakan.

Nagios cukup banyak digunakan untuk sistem operasi Linux karena banyaknya fitur

yang ditawarkan dibandingkan aplikasi lainnya. Selain itu aplikasi ini juga cukup

mudah untuk dioperasikan, sehingga tidak membutuhkan waktu yang lama untuk

bisa mengoperasikannya.

Berbeda dengan sistem operasi Windows, Nagios juga memiliki aplikasi

monitoring yang dirilis untuk sistem operasi ini yang bernama NagWin. Akan tetapi,

NagWin hanya memiliki fitur yang terbatas dibandingkan dengan Nagios pada

Linux. Oleh karena itu, pada skripsi ini digunakan aplikasi PRTG

System Monitor

sebagai monitoring tools. Pemilihan aplikasi ini menyangkut kepada sistem operasi

perusahaan yang

menggunakan Windows sebagai sistem operasi server. Pada

Windows, PRTG dinilai memiliki fitur dan kemampuan yang lebih baik apabila

dibandingkan dengan aplikasi lainnya.

Sesuai dengan hasil penelitian sebelumnya yang berjudul Proposing an

Optimum Multicasting Routing Algorithm Using Ant Colony for Improving QoS in

Wireless Mesh Network, yang ditulis oleh A.Mojtaba Khayat, B. Mohsen Afshari, C.

Mohsen Shakibafakhr, D. Nayereh fathlipour, berikut adalah kutipan abstrak

penulisan Ilmiah tersebut :

“Wireless

mesh

networks

(WMNs) merupakan jaringan baru yang telah di

antisipasi untuk menyelesaikan masalah dari limitasi jaringan ad-hoc, jaringan

sensor, dan LAN wireless dan meningkatkan performa mereka. Tetapi, masih banyak

tantangan penelitian yang belum dipecahkan di area ini. Di artikel ini kita telah

menunjuk protokol source-specific

multicast

untuk jaringan wireless

mesh, yang

mana mempunyai banyak aplikasi multimedia, radio, dan multikasting TV dan

pembelajaran jarak jauh. Kami telah menggunakan pendekatan berbasis inti untuk

membangun minimum

cost

tree

(MCT) diantara member

nodes

dan

mengoptimalisasikan tree

ini untuk banyak metrics

dengan mengaplikasi semua

koloni di metafor optimalisasi.”

Penelitian tersebut membahas sebuah novel agent

berbasis protokol source

specific

multicast. Menggunakan pendekatan used

core-based

untuk membangun

kost tree yang minimal (MCT) antara member nodes dan mengoptimalkan tree ini

untuk banyak metricks dengan aplikasi semua koloni ke metafor maksimal. Dengan

hal ini, QOS akan meningkat sehingga penggunanaan PRTG sebagai aplikasi

monitoring menjadi optimal.

Dengan menggunakan swarm

intelligence

untuk optimasi jalur, telah

membuka cara untuk optimalisasi pencarian jalur baru dari matriks. Dalam hal ini,

telah menggunakan jumlah rata-rata dari 2 matriks jaringan; delay dan jumlah dari

node yang non-forwarding di jalur yang baru untuk menghitung jumlah value, tetapi

kita bisa menyebar matrik mencakupi bandwidth, jitter, atau metrics pengamanan.

Dengan penelitian ini, diharapkan QoS yang ditargetkan oleh PT Gajah Tunggal Tbk

bisa tercapai sehingga optimalisasi jaringan berjalan lancar.
