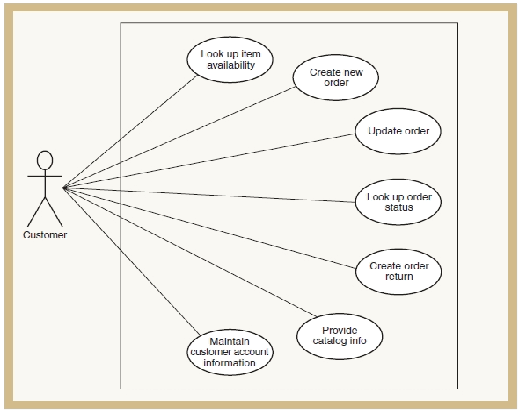

Sumber : (Satzinger, Jackson, & Burd, 2009, p. 245)
1.13.
Menurut Bennett, McRobb, & Farmer (2006), sequence diagram atau disebut
juga interaction sequence diagram
menunjukkan interaksi antar objek yang diatur
dalam sebuah proses. Sequence diagram
menggambarkan interaksi antara objek
secara beraturan sesuai dengan waktu. Sequence diagram dapat digambarkan dalam
beberapa level secara detail dan untuk tujuan yang berbeda pada beberapa langkah
yang dikembangkan secara Gambar 2.13 merupakan contoh sederhana sequence
diagram.
 |
