1.16.
Entity Relationship Diagram (ERD)
adalah sebuah model yang

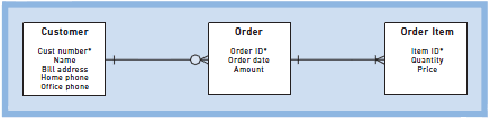

menggambarkan hubungan antara data pada suatu organisasi. (dapat dilihat pada
contoh Gambar 2.13) Pendapat tersebut diperkuat oleh Satzinger, Jackson, & Burd
(2009, p. 57), dimana Entity Relationship Diagram
merupakan model yang berisi
data yang telah dianalisis menjadi informasi secara terstruktur dimana informasi
tersebut dibutuhkan oleh sistem. Selain itu menurut Whitten, Bentley, & Dittman
(2004, p. 281), ERD adalah model data yang menggunakan beberapa notasi untuk
menggambarkan data dalam hubungan antara entity
dan relationship
yang
digambarkan oleh data tersebut.
Sumber: (Satzinger, Jackson, & Burd, 2009, p. 57)
1.17.
Deploymentenvirontment
adalah diagram yang menggambarkan arsitektur
perangkat keras dan perangkat lunak yang akan digunakan oleh sistem. Pendapat
tersebut diperkuat oleh Satzinger, Jackson, & Burd (2009, p. 339),
deploymentenvirontment
terdiri dari hardware, systemsoftware, dan
networkingenvirontment dimana suatu sistem akan beroperasi.
Berikut pada Gambar 2.16
merupakan contoh dari sebuah deployment diagram
dimana menggambarkan hubungan antara client
yang menggunakan browser
dan
server yang memiliki applikasi dan database mysql
 |
