David Hucaby (2010 : 269)
lebih spesifik mengatakan bahwa, HSRP
merupakan protokol hak milik Cisco yang memperbolehkan beberapa router
(atau multilayer switch) untuk memiliki alamat IP gateway
tunggal. HSRP
bekerja dengan mengkonfigurasi satu atau lebih router dengan command standy
dalam interface-nya yang tergabung dalam grup HSRP. Dalam kata yang
sederhana, dua router akan memiliki satu interface dalam sebuah jaringan. Satu
router akan menjadi primary router, dan yang lainnya akan menjadi secondary
router. Jika terjadi masalah pada primary router, maka secondary router akan
mengambil alih.

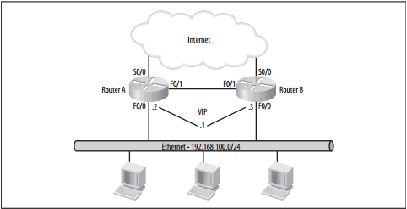

Gambar 2.12 Pengalamatan IP
(Sumber : Donahue, 2007 : 165)
Gambar diatas merupakan contoh pengalamatan IP pada HSRP. Dapat
dilihat bahwa kedua router tersebut memiliki satu VIP (virtual IP).
VIP
tersebut menjadi gateway dari end device yang terhubung oleh router tersebut,
sehingga jika router utama mati atau terjadi kegagalan operasi maka dalam
seketika jalur akan dirubah menuju router backup tanpa harus mengganti
gateway.
2.2.3
VLAN (Virtual Local Area Network)
Sofana (2012:306) mengatakan bahwa “VLAN merupakan sebuah cara
untuk
memecah network menjadi beberapa network yang lebih kecil. Tujuan
utama VLAN adalah untuk memperkecil jumlah traffic broadcast pada masing-
masing subnet. Sehingga, setiap subnet akan memiliki broadcast domain-nya
sendiri.”
 |
