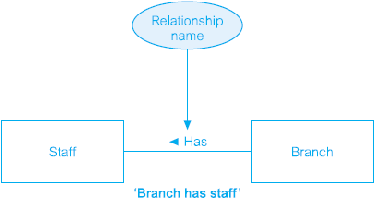

Gambar 2.4 Representasi Diagram Dari Entity Branch Has Staff
Relationship Type
Setiap relasi di presentasikan dengan garis yang menghubugkan tipe
entitas yang saling berhubungan. Garis tersebut diberi nama sesuai dengan
nama hubungannya. Biasanya nama relasi yang digunakan merupaka kata
kerja dan huruf pertama dari nama relasi ditulis dalam huruf besar. Setelah
menentukan nama relasi, tanda panah diletakkan disamping nama relasi yang
mengindikasikan arah bbagi pembaca untuk mengartikan nama dari sebuah
relasi.
a)
Degree of Reationship Type
Degree of Relationship Type adalah jumlah tipe entitas yang
berpartisipasi dalam suatu relasi. Sebuah relasi yang memiliki derajat dua
disebut binary. Sebuah relasi yang memiliki derajat tiga disebut ternary,
dan untuk relasi yang memiliki derajat emat disebut quaternary.
b)
Recursive Relationship
Recursive Relationship adalah tipe relasi dimana entitas yang sama
ikut serta lebih dari satu kali dengan peran yang berbeda. Recursive
Relationship dapat diberikan nama perannya (role names) untuk
mengindikasikan tujuan dari peranan setiap entitas di dalam relationshi,
role names sangat penting pada Recursive Relationship
untuk
menegaskan fungsi dari setiap entitas yang berpartisipasi. Contoh
Recursive Relationship dapat dilihat dari gambar 2.4.
 |
