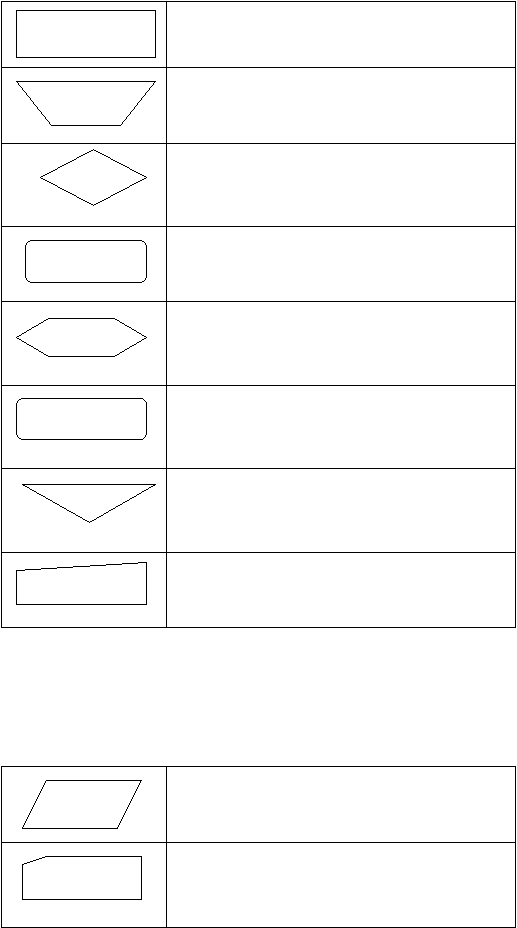

Simbol process, yaitu menyatakan suatu tindakan
(proses) yang di lakukan oleh komputer
Simbol manual, yaitu menyatakan suatu tindakan
(proses) yang tidak dilakukan oleh komputer
Simbol decision,
yaitu menunjukkan suatu kondisi
tertentu yang akan menghasilkan dua kemungkinan
jawaban : ya / tidak
Simbol terminal,
yaitu menyatakan permulaan atau
akhir suatu program
Simbol predefined process, yaitu menyatakan
penyediaan tempat penyimpanan suatu pengolahan
untuk memberi harga awal
Simbol keying operation, menyatakan segala jenis
operasi yang diproses dengan menggunakan suatu
mesin yang mempunyai keyboard
Simbol offline-storage, menunjukkan bahwa data
dalam simbol ini akan disimpan ke suatu media
tertentu
Simbol manual input, memasukkan data secara
manual dengan menggunakan online keyboard
Tabel 2.1. Tabel Simbol Proses
3.
Simbol Input/Output
-
Menunjukkan jenis peralatan yang digunakan sebagai media
input atau output.
Simbol input/output, menyatakan proses input atau
output tanpa tergantung jenis peralatannya
Simbol magnetic tape, menyatakan input berasal
dari pota magnetis atau output disimpan ke pita
magnetis
 |
