Activity
diagram merupakan gambaran mengenai alur sebuah proses bisnis,
langkah dalam use case, dan logika sebuah tindakan objek (Whitten & Bentley,
2007, p382).

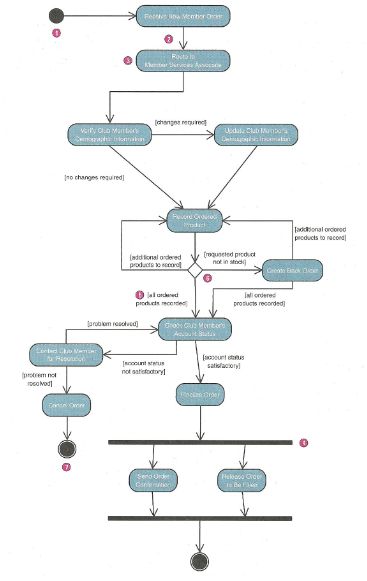

Gambar 2.9 Contoh Activity Diagram
(Sumber : Whitten dan Bentley, 2004:451)
Elemen-elemen pada activity diagram:
1.
Initial node
Initial node merupakan simbol yang merepresentasikan mulainya.
2.
Action
 |
