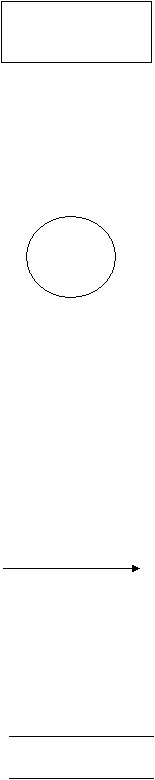

Gambar 2.9 Simbol Eksternal Agent
2.
Proses
Proses adalah penyelenggaraan kerja atau jawaban, datangnya
aliran data atau kondisinya.
Gambar 2.10 Simbol Proses
3.
Data Flow
Mempresentasikan sebuah input data ke dalam sebuah proses
atau output
dari data (atau informasi) pada sebuah proses.
Data flow juga digunakan untuk pembuatan, pembacaan,
penghapusan, atau pembaruan data dalam file atau database.
Gambar 2.11 Simbol Data Flow
4.
Data Store
Suatu penyimpanan data yang ditujukan untuk pengguna
selanjutnya. Sinonimnya adalah file dan database.
Gambar 2.12 Simbol Data Store
 |
