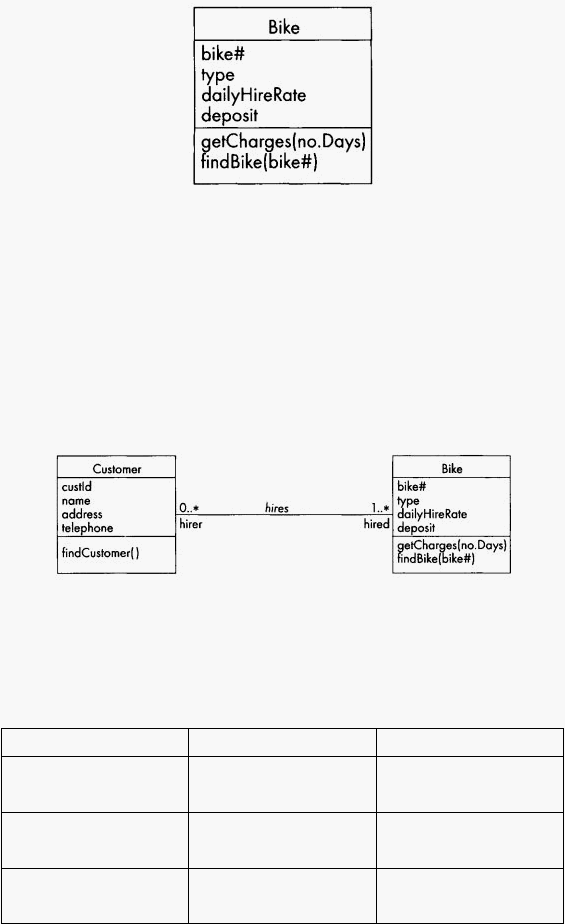

Gambar 2.3 Class Diagram
Class diagram memiliki 3 hubungan:
a.
Association
(gambar 2.4): merupakan karakteristik utama pada sistem
berorientasi objek. Setiap class
memiliki hubungan saling bekerja sama
sehingga fungsi – fungsi yang dibentuk. Pada hubungan association memiliki
beberapa jenis multiplicity
yang dapat dilihat pada tabel 2.2.
Multiplictity
menunjukan jumlah batasan objek yang berhubungan dengan class lain.
Gambar 2.4 Association Relationships
(Britton dan Doake, 2005: 90)
Tabel 2.2 Hubungan multiplicity (Britton dan Doake, 2005: 91)
Jenis
Contoh
Notasi
an exact number
exactly one
exactly six
1
6
Many
zero or more
one or more, lots of
0..*
1..*,*
a specific range
one to four
zero to six
1..4
0..6
 |
