18

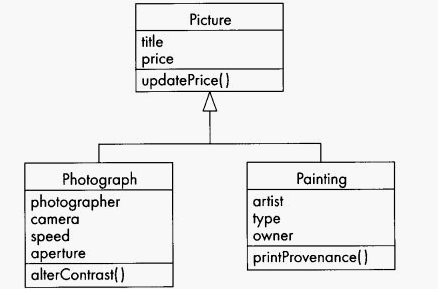

Gambar 2.6 Inheritance Relationships
(Britton dan Doake, 2005: 93)
Tahapan membuat class diagram:
a.
Mengidentifikasi objek dan menganalisis class.
b.
Mengidentifikasi atribut.
c.
Mengidentifikasi hubungan antara kelas.
d.
Menuliskan kamus data untuk mendukung class diagram.
e.
Mengidentifikasi kewajiban class
menggunakan CRC
(class-responsibility-
collaboration) card.
f.
Memisahkan kewajiban class ke dalam operasi dan atribut.
g.
Menuliskan spesifikasi proses untuk menggambarkan operasi.
2.3.3 Sequence
Menurut Britton
& Doake
(2005:155-156), interaction
model merupakan
model diagram yang menggambarkan proses komunkasi dan kolaborasi objek yang
akan berlangsung dalam pelaksanaan skenario tertentu. Sequence
merupakan salah
satu bentuk interaction
model, sequence
diagram menggambarkan secara jelas dan
kontrol aliran antara objek yang diperlukan untuk melaksanakan skenario tertentu.
Pada umumnya sebuah sequence
mencakup proses aktifitas pada satu buah usecase.
Simbol –
simbol pada sequence
diagram terlihat pada tabel 2.3. Contoh sequence
diagram menurut Britton dan Doake (2005: 161) dapat dilihat pada gambar 2.7.
 |
