20

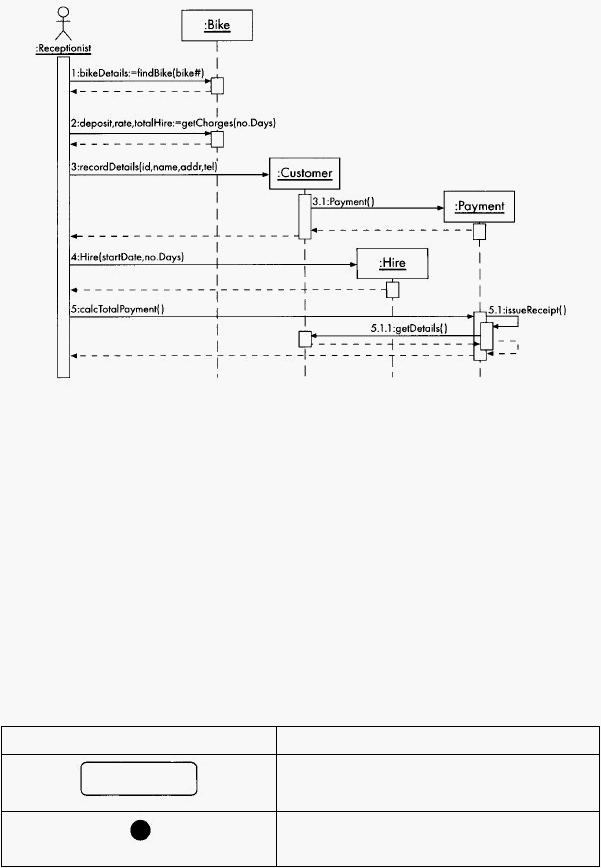

Gambar 2.7 Sequence Diagram
2.3.4 State
Menurut Britton
dan
Doake
(2005:181), state
diagram
merupakan model
pada UML
yang menggambarkan semua perilaku yang mungkin terjadi dari suatu
class diagram. State
diagram
memudahkan untuk mengetahui event
yang sedang
berlangsung. Dengan mengetahui event
yang berlansung maka dalam perakitan
software akan semakin mudah untuk menentukan state / keadaan yang akan tercapai.
Simbol –
simbol pada state
diagram
dapat dilihat pada tabel 2.4. Contoh state
diagram menurut Britton dan Doake (2005: 199) dapat dilihat pada gambar 2.8.
Tabel 2.4 Simbol State
Symbol
Keterangan
State: menggambarkan kondisi yang akan
dicapai setelah / sebelum terjadi event.
Start State: menggambarkan simbol permulaan
suatu sistem berjalan.
 |
