a.
Keadaan sistem (system state)
State merupakan suatu kumpulan keadaan atau atribut yang
mencirikan suatu benda pada waktu atau kondisi tertentu. State
disimbolkan dengan gambar persegi panjang.

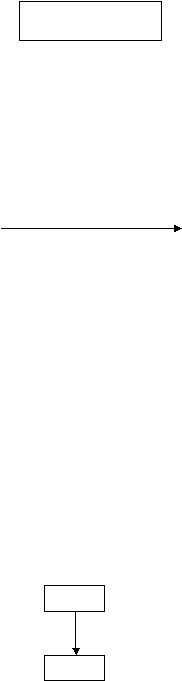

Gambar 2.5. Simbol State dalam STD
b.
Perubahan keadaan (change of state)
Perubahan keadaan digambarkan dengan garis panah yang
menghubungkan dua keadaan yang berkaitan.
Gambar 2.6. Simbol Transisi dalam STD
c.
Kondisi dan aksi (condition and action)
Untuk melengkapi diagram transisi diperlukan dua komponen
tambahan, yaitu kondisi dan aksi. Kondisi merupakan penyebab
suatu keadaan berubah, sedangkan aksi adalah apa yang dilakukan
oleh sistem apabila terjadi perubahaan keadaan.
Gambar 2.7. Kondisi dan Aksi
State
State
 |
