25

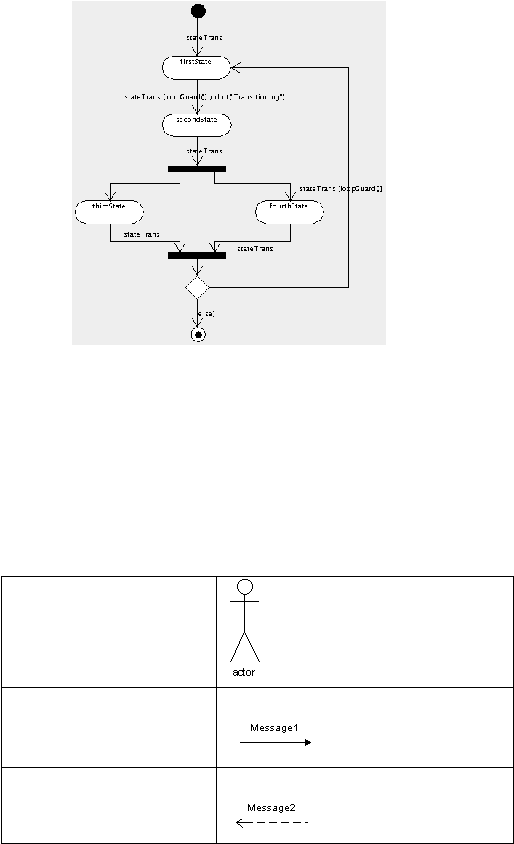

Gambar 2.1
Notasi Activity Diagram menurut (Satzinger, Jackson, & Burd, 2009)
2.2.4.4 System Sequence Diagram
System Sequence Diagram menurut (Satzinger, Jackson, & Burd,
2009), adalah diagram yang digunakan menggambarkan aliran
informasi dalam sistem. Notasi System Sequence Diagram dapat
dilihat pada tabel berikut :
Actor
Input Messages
Output Messages
(Satzinger, Jackson, & Burd, 2009)
Tabel 2.4
Tabel Notasi System Sequence Diagram
 |
