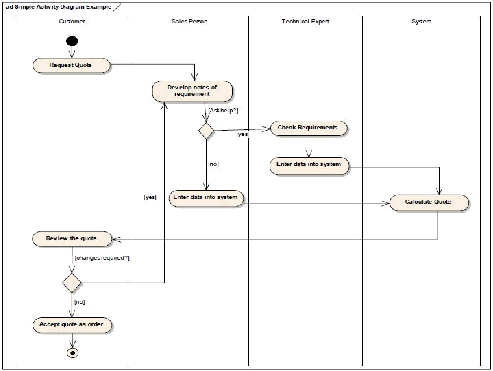

Gambar 2.3 Activity Diagram
(Satzinger, p146)
2.4.2 Use Case Diagram
Menurut Satzinger, Jackson, dan Burd (2009, p213), Use Cbase
Diagram adalah diagram yang menggambarkan berbagai peran user dan cara
user-user tersebut berinteraksi dengan sistem. Use Case Diagram adalah
diagram yang digunakan untuk menggambarkan orang-orang yang
menggunakan sistem serta bentuk interaksi antara orang-orang tersebut
dengan sistem yang digunakannya.
Hubungan pada Use Case Diagram terbagi menjadi:
1.
<<include>> relationship atau disebut juga <<uses>>
relationship adalah hubungan antar use case yang memungkinkan
satu use case menggunakan fungsionalitas yang disediakan oleh
use case lain.
2.
<<extends>> relationship merupakan hubungan antar use case
yang memungkinkan satu use case secara optional menggunakan
fungsionalitas yang disediakan oleh use case lain.
 |
